974нм 976нм сорғы лазерлік көзі сенсорлы экраны бар үстел үсті пакеті

Мазмұны

1. Кіріспе 974нм 976нм сорғы лазерлік көзі сенсорлы экраны бар үстел үсті пакеті

2. Техникалық сипаттамалар

3. Өнімнің ерекшеліктері

4. Типтік қолданбалар

5. Стандартты керек-жарақтар

6. Қауіпсіз пайдалану нұсқаулығы

7. Тапсырыс беру туралы ақпарат

8. Деректер парағы және сынақ парағы

9. Баға ұсыныстары және төлем

10. Жеткізу уақыты

11. Операциялық ескертулер және Техникалық қызмет көрсету

12. Сапаны қамтамасыз ету және Сатудан кейінгі қызмет көрсету

Өніммен таныстыру

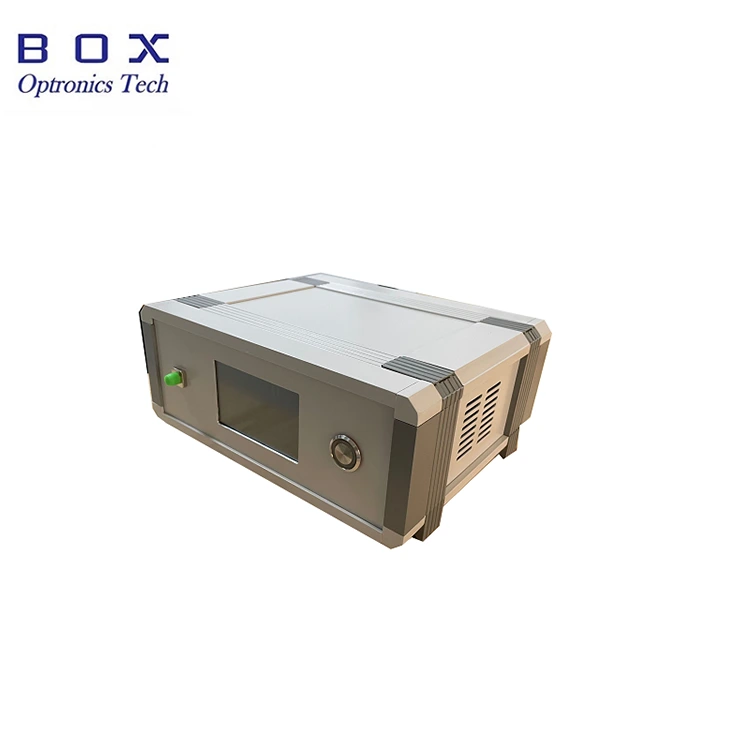

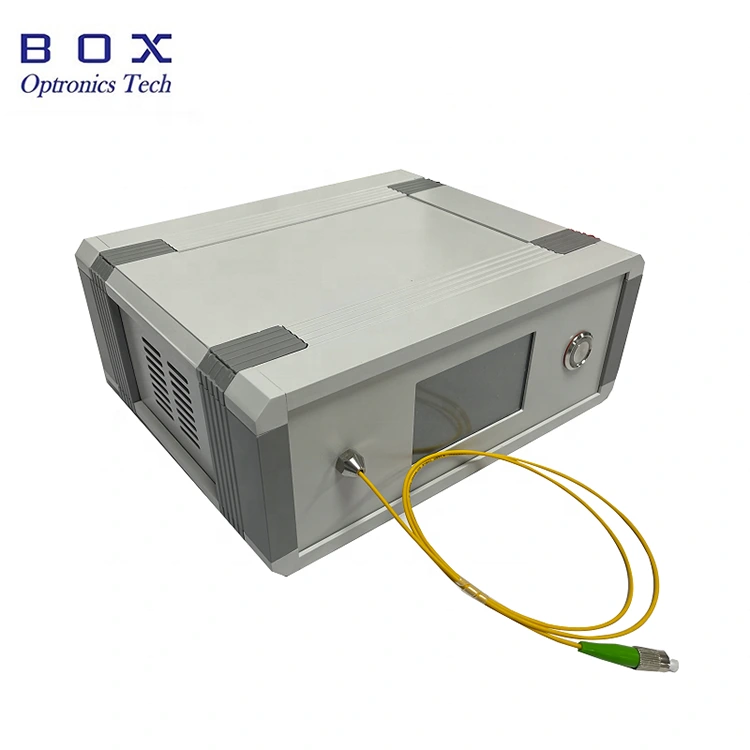

Box Optronics' 974нм 976нм сорғы лазерлік көзі үстел үсті Сенсорлы экраны бар пакет жетілдірілген жартылай өткізгіш лазерлік чипті және а жоғары қуатты, жоғары тұрақтылықты және төмен қуатты жүзеге асыру үшін арнайы интегралды схема тұтыну. Шығу қуаты 200мВт/400мВт/600мВт болатын лазер көзі қосымша, бір режимді талшық немесе поляризацияны сақтау арқылы шығарылады талшықты біріктіру. Оны сынау мен тәжірибеде кеңінен қолдануға болады оптикалық байланыс, талшықты лазер, талшықты зондтау және басқа салалар. Әдіс пайдалану қарапайым, тұрақты және сенімді.

Өнім Техникалық сипаттамалар

Өнім ерекшеліктері

● СКД күй дисплейі.

● Қуат және спектрлік тұрақтылық;

● Кірістірілген жүргізуші; қосу кезінде жарық шығарады.

Өнім қолданбалары

● Сызықты емес оптикалық зерттеулер;

● EDFA Эрбий қосылған талшықты күшейткіш;

● Талшықты лазерді айдау.

Өнім мәліметтері

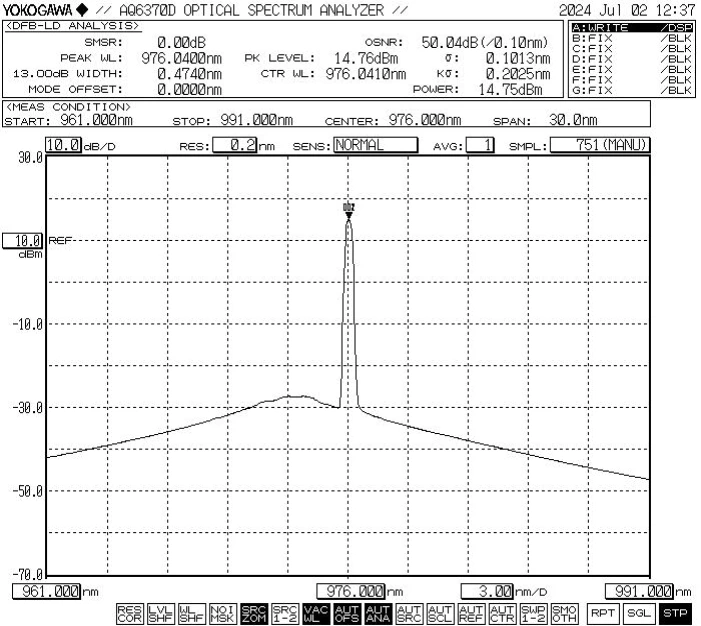

● Әдеттегі спектр: 976нм, WL төзімділігі +/-1нм.

● Стандартты керек-жарақтар

Операция қадамдары

1-қадам. Ашу және құрастыру:

Құрастыру алдында керек-жарақтардың аяқталғанын тексеріңіз.

2-қадам. Қуат көзін қосыңыз:

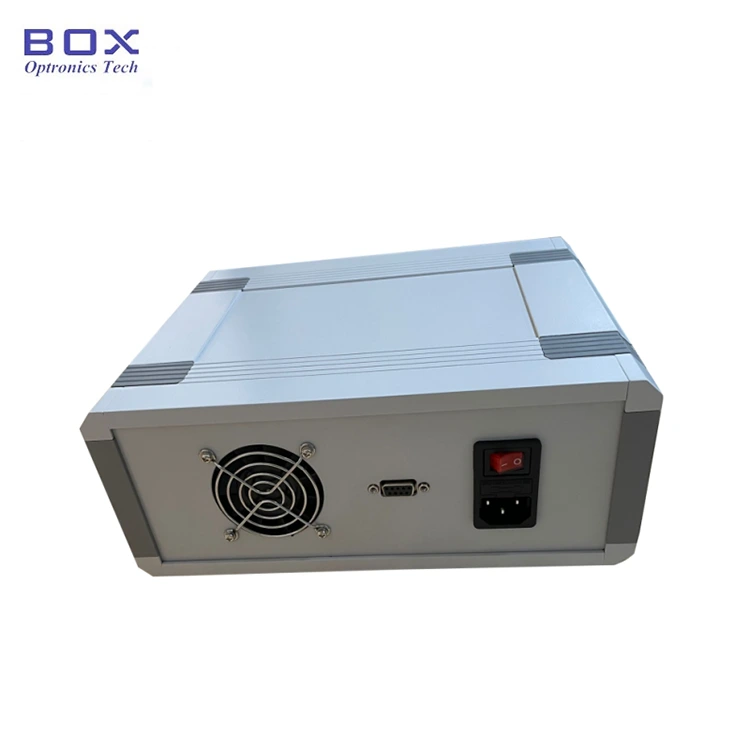

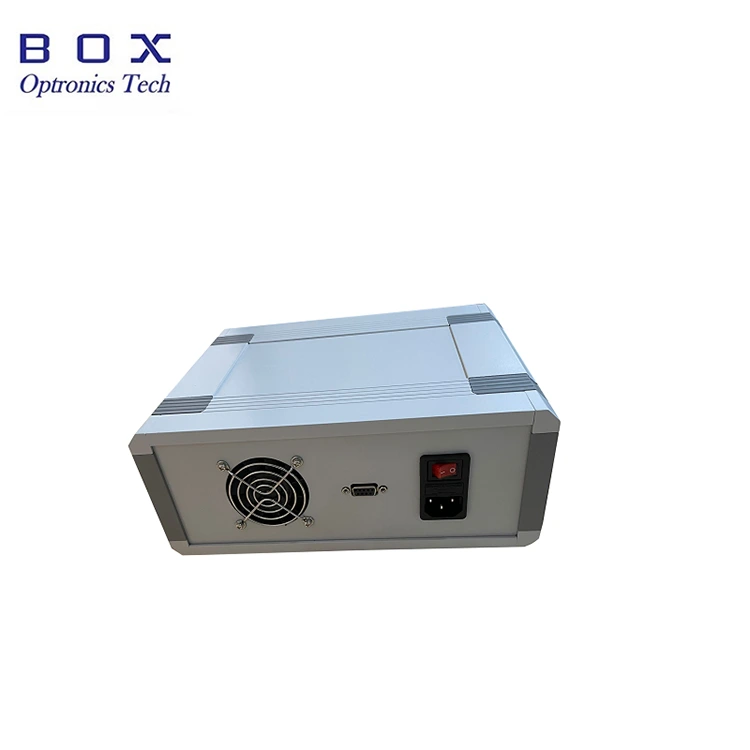

Қуат сымын корпустың қуат сымының ұясына салыңыз артқы панельді және қуат көзін қосыңыз.

3-қадам. Шығыс талшықты қосу: ашыңыз талшық қосқышындағы немесе фланецтегі шаң қақпағын жабыңыз, талшықтың ұшын тексеріңіз және талшықты қосыңыз немесе талшықты сыналатын құрылғыға немесе қуат өлшегішке жалғаңыз ластануы мен зақымдануының жоқтығын растағаннан кейін.

Setp4.Жарық көзін қосыңыз:

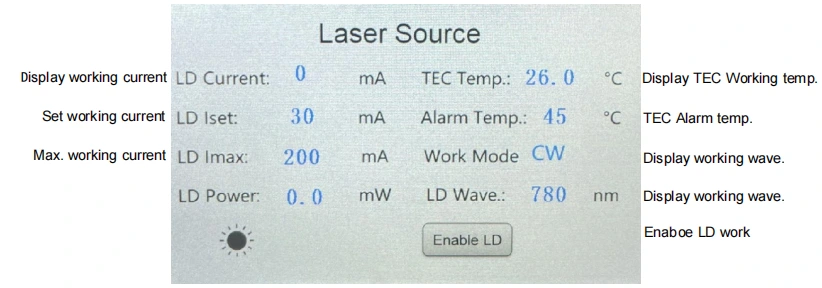

Артқы жағындағы қуат қосқышын қосыңыз. Ескерту: қазіргі уақытта жұмыс тогы мен қуат мәндері соңғы кезінде орнатылған параметрлер болып табылады өшіру. Оларды реттеу қажет болса, түймесін түртіп, өзгертуге болады СКД экраны. Сәйкес жұмыс тогын орнатқаннан кейін лазерді іске қосыңыз «LD қосу» қосқышы арқылы шығарыңыз.

Step5.Shutdown

Пайдаланғаннан кейін алдыңғы панельді өшіріңіз «қосу Лазер шығысын өшіру және қуат қосқышын өшіру үшін LD” түймесін басыңыз, ажыратыңыз қуат сымы.

Тапсырыс беру ақпарат

мысалы: BLD-976-6HSM-FA-BP1

(Тапсырыс туралы ақпарат: 976 нм сорғы лазерлік көзі бар үстел үсті пакеті Сенсорлы экран, 600 мВт шығыс қуаты, SM Hi1060 талшығы бар, FC/APC қосқышы, 1064 нм шағылысқан жарықтан қорғау, Үстелдік пакет).

*Сорғы қорғағышымен жабдықталған, шығыс қуатының төмендеуі 10–15% құрайды.

Басқа теңшелген талаптар үшін мына мекенжайға хабарласыңыз: sales06@boxoptronics.com

Деректер парағы және Тест парағы

Деректер парағы

Тест парағы

Баға ұсыныстары және төлем

● Баға ұсыныстары

(1) EXW:

Егер сізде DHL/ UPS/ FedEx тіркелгісі болса, Box Optronics пайдалануды ұсынады EXW. Біз сіздің есептік жазбаңыз арқылы жеткіземіз; біз жеткізу құнын алмаймыз.

(2) DAP:

Есептік жазбаңыз болмаса, жеткізу құнын алдын ала төлеңіз өнімдер.

● Төлем шарттары

PayPal және T/T қол жетімді.

Тоқтау

Өндіріске шамамен 10 жұмыс күні кетеді. (Егер бар болса қоймада, ол тезірек жөнелтіледі.)

Халықаралық логистика 3-5 жұмыс күнін алуы мүмкін.

Операциялық ескертпелер және Техникалық қызмет көрсету

● Іске қосу кезінде алдымен қуат қосқышы мен түйменің қосқышын тексеріңіз өшірулі, содан кейін қуат көзін қосыңыз. Өшірген кезде алдымен растаңыз LD өшіру қосқышын өшіріңіз, содан кейін түйме қосқышын өшіріңіз, содан кейін ажыратыңыз қуат көзі. Жабдық орнатылған кезде қуат көзін тікелей өшірмеңіз жұмыс істеп тұр.

● Оптикалық талшықты қосқышты қоспас бұрын онымен сүртіңіз шаңсыз айна қағазы және оптикалық талшық ұшымен жұмыс істеуді ұмытпаңыз бақылау үшін бет детекторы. Тазалауды растағаннан кейін оны желі арқылы қосыңыз фланец; оптикалық талшықты қосқыштың соңғы беті күйіп қалуы мүмкін лазер қосылған. Фланецті жалғау кезінде оның бар болуын қамтамасыз ету керек жеңіл операция емес. Қолданбаған кезде шаң қақпағын жабыңыз талшықты оптикалық қосқыш.

● Оптикалық талшықты қосқыштың соңғы бетін күйдірмеу үшін шаң, алдыңғы жағындағы талшықты оптикалық қосқышты жиі қоспаңыз және ажыратыңыз панель.

● Ылғалға төзімділігіне назар аударыңыз және оны құрғақ жерге қойыңыз орын.

Сапаны қамтамасыз ету және Сатудан кейінгі қызмет көрсету

● Кепілдік мерзімі:

1 ішінде адам тудырмаған ақауларды тегін жөндеу немесе ауыстыру сатып алған күннен бастап жыл. Ақылы техникалық қызмет көрсету қызметтері 1 жылдан кейін қол жетімді.

● Тегін кепілдіктен ерекшеліктер:

Тегін кепілдік мерзімі ішінде тегін жөндеу немесе ауыстыру қызметтері өнім сапасы мәселелерінен туындаған ақаулар үшін қамтамасыз етіледі. Дегенмен, Box Оптроника келесі жағдайларда тегін жөндеу қызметтерінен бас тарту құқығын сақтайды кепілдік мерзімі ішінде:

(1) Өнім табиғи факторлардың әсерінен зақымдалған немесе зақымдалған немесе қоршаған ортаға әсер ету (электр тоғы, шаң);

(2) Өнім пайдаланушының стандартты емес жұмысына байланысты зақымдалған;

(3) Өнімнің анық техногендік зақымдануы бар;

(4) Өнім онсыз бөлшектеледі, өзгертіледі немесе жөнделеді компанияның рұқсаты;

(5) Жарық көзі корпусының кепілдік жапсырмасы жапсырмасы болып табылады өзгертілген немесе толық емес;

(6) Өнім тасымалдау кезінде зақымдалған немесе жоғалған.
