1550нм 1 Вт талшықты біріктірілген лазер

Мазмұны

1. 1550 нм 1 Вт талшықты біріктірілген лазерді енгізу

2. Өнімнің техникалық сипаттамалары

3. Ерекшеліктер

4. Қолданбалар

5. Өнім туралы мәліметтер

6. Тапсырыс беру туралы ақпарат

7. Деректер парағы және сынақ парағы

8. Баға белгілеу және төлеу шарттары

9. Пайдалану нұсқаулығы

10. Пайдалану ескертулері және техникалық қызмет көрсету

11. Сапаны қамтамасыз ету және сатудан кейінгі қызмет көрсету

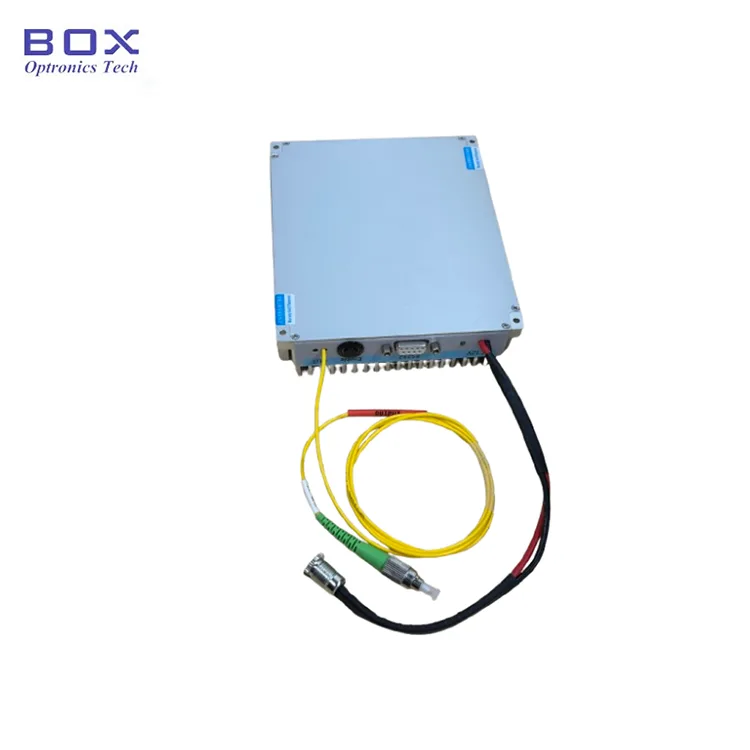

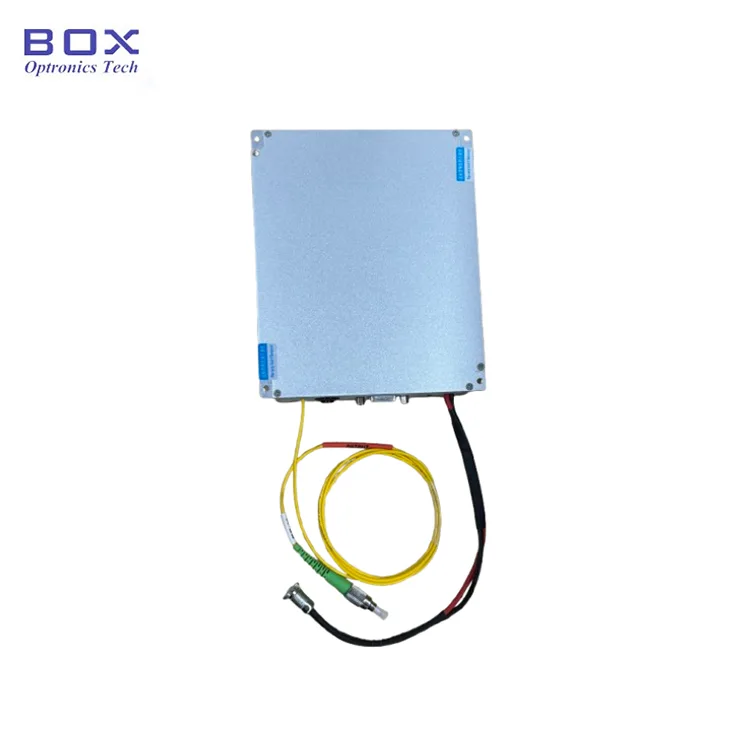

Өнімді таныстыру-1550нм 1 Вт талшықты біріктірілген лазер

1550 нм 1 Вт талшықты біріктірілген лазер бір толқын ұзындығы, жоғары қуатты лазер шығысына қол жеткізу үшін жоғары қуатты күшейтетін оптикалық модульмен біріктірілген DFB тұқымдық лазерін пайдаланады. Ол жоғары толқын ұзындығының дәлдігі мен жоғары бүйірлік режимді басу коэффициентімен ерекшеленеді. Опциялар бір режимді немесе поляризацияны сақтайтын талшықты қамтиды; құрылғы реттелетін токпен жоғары шығыс қуатын, қуат қосқанда бірден жарық шығаруды және пайдаланушыға ыңғайлы жұмысты ұсынады, бұл оны зерттеушілердің зертханалық пайдалануы үшін өте қолайлы етеді.

Өнім сипаттамалары - 1550 нм 1 Вт талшықты біріктірілген лазер

Өнім мүмкіндіктері-1550нм 1 Вт талшықты біріктірілген лазер

● DFB тұқымы + желі ені мен қуатын теңестіретін жоғары қуатты күшейту кезеңінің архитектурасы;

● Ұзақ уақыт үздіксіз жұмыс істеу үшін ерекше қуат тұрақтылығы;

● икемді жүйе интеграциясы үшін SM және PM талшық опциялары;

● Зертхана мен OEM интеграциясына арналған үстел үсті және модуль пакеттері;

● 10%–100% үздіксіз қуатты реттеу.

Өнім қолданбалары - 1550 нм 1 Вт талшықты біріктірілген лазер

● Когерентті оптикалық байланыс тестілеу және зерттеу;

● сызықты емес оптика және суперконтинуумды генерациялау;

● LiDAR таратқыш жарық көзі;

● Талшықты күшейткішті айдау және күшейту сипаттамасы.

Өнім туралы мәліметтер - 1550 нм 1 Вт талшықты біріктірілген лазер

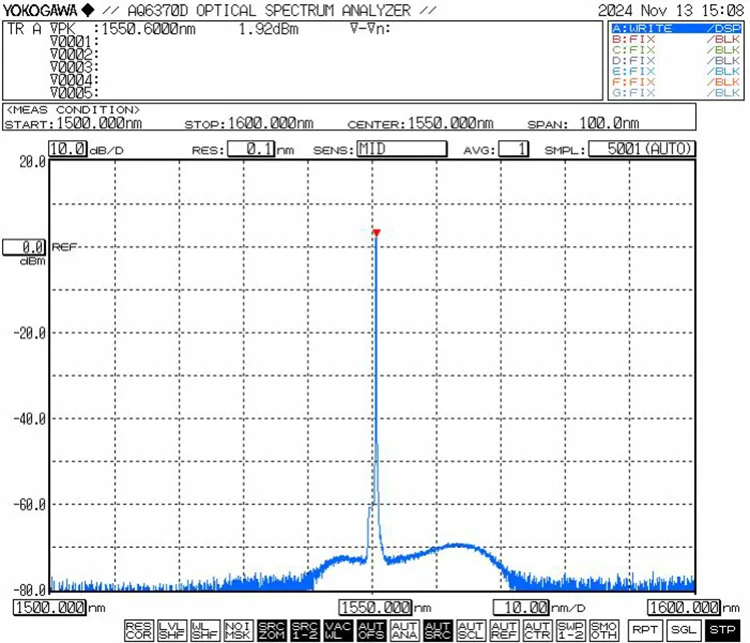

● Типтік сипаттамалық қисық: λ= 1550 нм, сызық ені ≤3MHz, Pavg= 20W

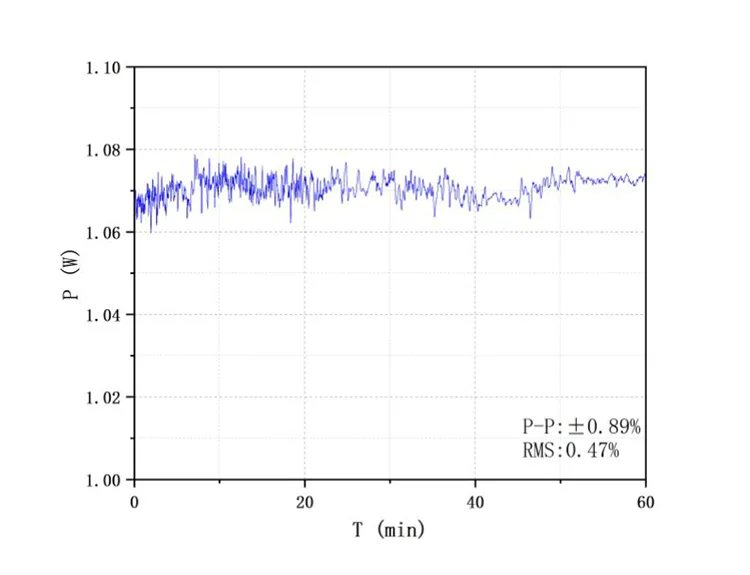

● Лазерлік қуат және қуат тұрақтылығы (қуат тұрақтылығы сынағы@1W)

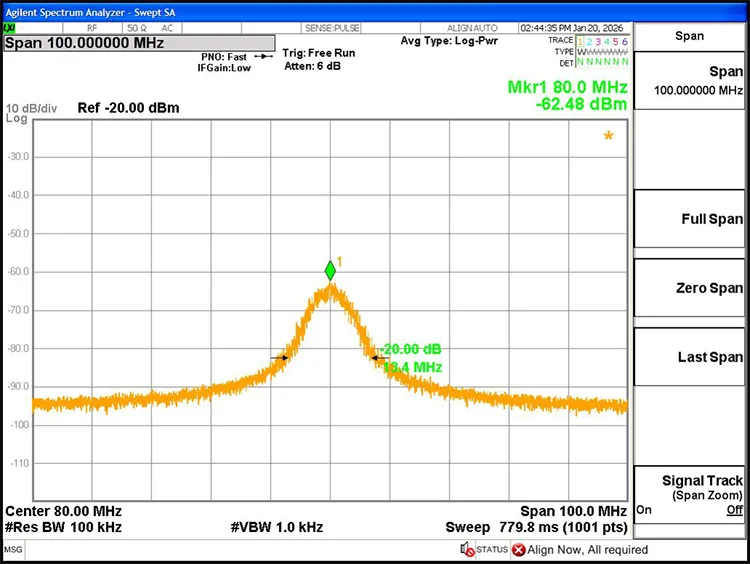

● Laser Linewidth@3dB: 0,67MHz

Тапсырыс беру туралы ақпарат-1550нм 1 Вт талшықты біріктірілген лазер

мысалы: HFL-1550-30-PM-M31

(Тапсырыс туралы ақпарат: 1550 нм 1 Вт талшықты біріктірілген лазер, 1 Вт (30 дБм) шығыс қуаты,  PM1550 талшық, модуль пакеті).

Деректер парағы және сынақ парағы-1550нм 1 Вт талшықты біріктірілген лазер

Деректер парағы

Тест парағы

Баға белгілеу және төлеу шарттары - 1550 нм 1 Вт талшықты біріктірілген лазер

● Баға ұсыныстары

(1) EXW

(2) DAP

(3) Басқа

● Төлем шарттары

PayPal және T/T қол жетімді.

Жұмыс қадамдары-1550нм 1 Вт талшықты біріктірілген лазер

1-қадам. Орамнан шығару: құрастыру алдында барлық керек-жарақтардың толық екенін тексеріңіз.

● Стандартты керек-жарақтар

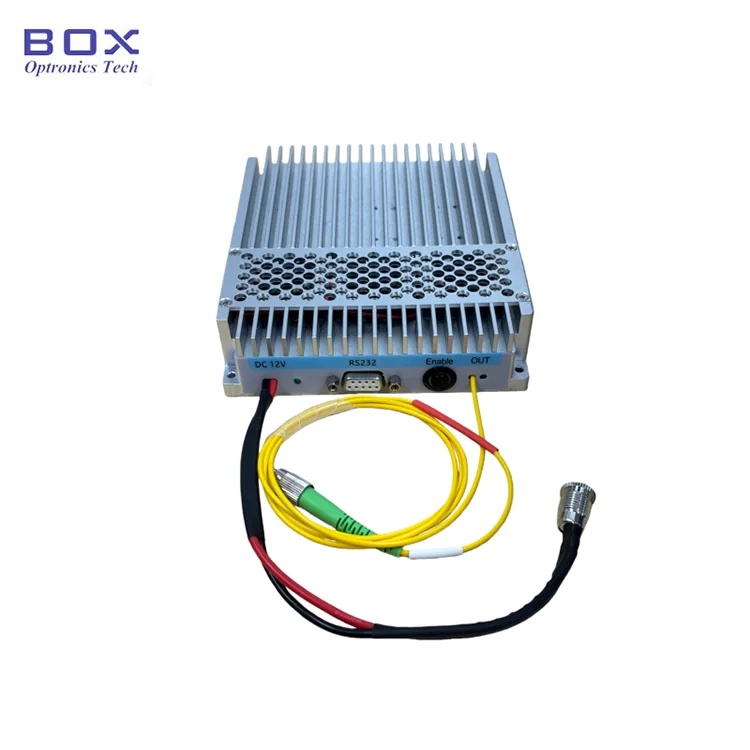

2-қадам. Қуат көзі: Қуат порты стандартты DC5,5×2,1мм интерфейсін пайдаланады. Түпнұсқа сәйкес келетін қуат адаптерін ғана пайдаланыңыз (DC5V немесе DC12V). Дұрыс емес қуат адаптері жарық көзін зақымдауы мүмкін. Коммутаторды қуат көзіне қосуға арналған U-тәрізді қосқыш қуат кабелі сатып алу кезінде сұраныс бойынша қол жетімді.

3-қадам. Шығатын талшықты қосу: талшықты коннектордан шаң қақпағын алыңыз, басқа талшықты құрылғыларға немесе сынақ жабдығына жалғамас бұрын соңғы бетін ластануын немесе зақымдалуын тексеріңіз және тазалығын қадағалаңыз. Қуаты жоғары үлгілер үшін термоядролық біріктіру ұсынылады.

Setp4. Негізгі компьютерге қосылу: модульді компьютерге қосу үшін жинақтағы USB-RS232 сериялық деректер кабелін пайдаланыңыз. Байланысты қосу үшін арнайы сериялық драйверді (Box Optronics қамтамасыз етеді) орнатыңыз. Драйверсіз хост бағдарламалық құралы модульге қосыла алмайды.

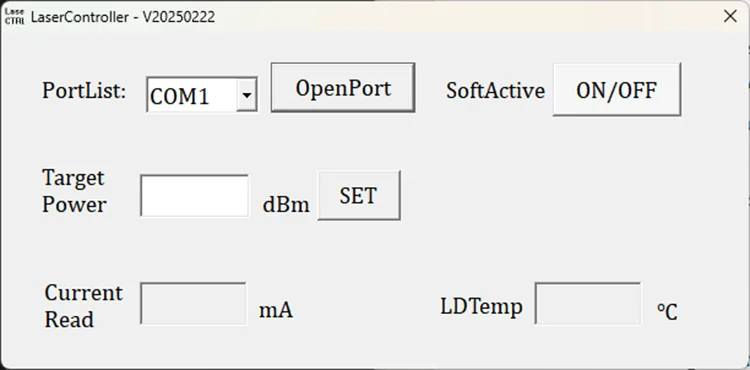

5-қадам. Басқару бағдарламалық құралы: хост бағдарламалық құралы шығыс қуатын реттеуге және «SoftActive» түймесі арқылы лазер шығысын басқаруға мүмкіндік береді (төмендегі интерфейс диаграммасын қараңыз). Бағдарламалық құрал орнатылған сорғы тогын, шығыс қуатын және температураны бақылау күйін көрсетеді

6-қадам. Пайдаланғаннан кейін жабу түймесін басыңыз, қуат көзін өшіріңіз және талшықты қосылымды ажыратыңыз.

Пайдалану ескертулері және техникалық қызмет көрсету-1550нм 1 Вт талшықты қосылатын лазер

● Шаңның жиналуын және беттің зақымдалуын болдырмау үшін талшықты қосқыштарды жиі қосудан/ажыратудан аулақ болыңыз.

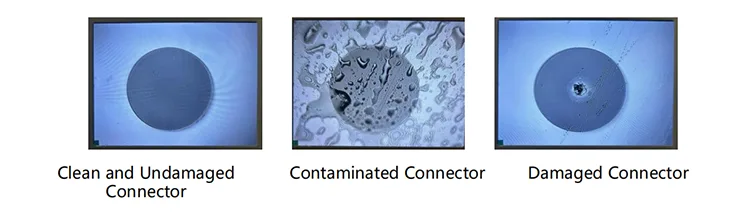

● Талшықты қосқыштарды түксіз сүрткішпен тазалап, жалғамас бұрын талшықты бет детекторымен тексеріңіз. Бет жағы күйіп қалмас үшін әрқашан талшықтарды қуатсыз қосыңыз/ажыратып отырыңыз. Пайдаланылмаған қосқыштарды шаң қақпақтарымен жабыңыз.

● Ылғалға, шаңға және коррозияға қарсы сақтық шараларын қолданыңыз; құрғақ жерде сақтаңыз.

● Ұзақ уақыт пайдаланған кезде оны жылытқышқа қойыңыз.

Сапаны қамтамасыз ету және сатудан кейінгі қызмет көрсету-1550нм 1 Вт талшықты біріктірілген лазер

● Кепілдік мерзімі:

Сатып алған күннен бастап 1 жыл ішінде адам тудырмаған ақауларды тегін жөндеу немесе ауыстыру. Ақылы техникалық қызмет көрсету қызметтері 1 жылдан кейін қол жетімді.

● Тегін кепілдіктен ерекшеліктер:

Тегін кепілдік мерзімі ішінде өнім сапасы мәселелерінен туындаған ақаулар үшін тегін жөндеу немесе ауыстыру қызметтері көрсетіледі. Дегенмен, Box Optronics кепілдік мерзімі ішінде келесі жағдайларда тегін жөндеу қызметтерінен бас тарту құқығын сақтайды:

(1) Табиғи факторлардан (мысалы, найзағай, шаң) немесе қоршаған орта әсерінен болатын зақым.

(2) Пайдаланушының дұрыс жұмыс істемеуіне байланысты ақаулар.

(3) Адам қателігінен туындаған айқын физикалық зақым.

(4) Рұқсат етілмеген бөлшектеу, өзгерту немесе жөндеу.

(5)  Корпустағы өзгертілген немесе толық емес кепілдік белгілері.

(6) Тасымалдау кезіндегі зақымдану немесе жоғалту.
