SLD кең жолақты жарық көзі 1310нм

Мазмұны

1. 1310 нм кең жолақты SLD жарық көзін енгізу

2. Өнімнің техникалық сипаттамалары

3. Өнімнің ерекшеліктері

4. Типтік қолданбалар

5. Өнім туралы мәліметтер

6. Тапсырыс беру туралы ақпарат

7. Деректер парағы және сынақ парағы

8. Баға белгілеу және төлеу шарттары

9. Пайдалану нұсқаулығы

10. Пайдалану ескертулері және техникалық қызмет көрсету

11. Сапаны қамтамасыз ету және сатудан кейінгі қызмет көрсету

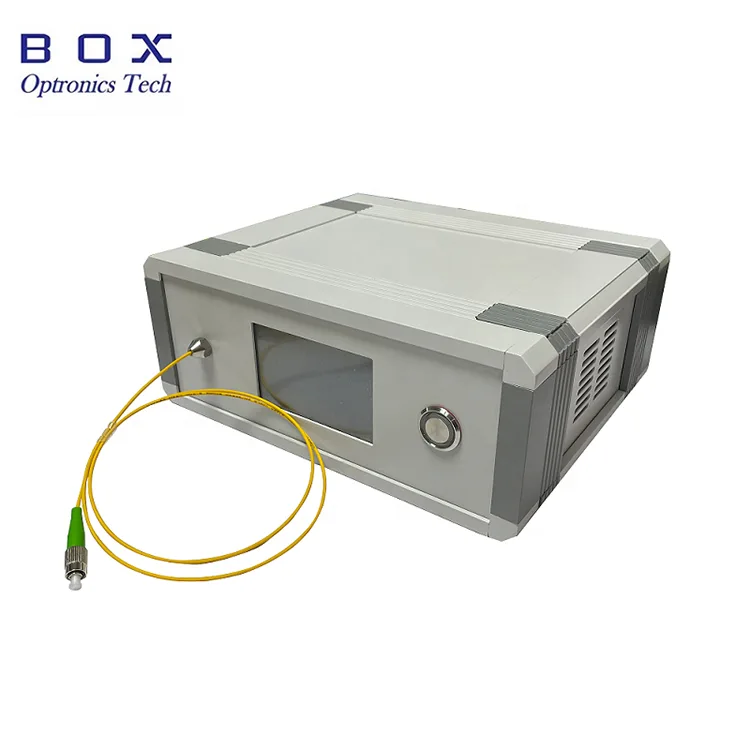

Өнімді таныстыру-SLD кең жолақты жарық көзі 1310нм

1310 нм SLD кең жолақты жарық көзі әдетте >30 нм спектрлік ені және 1/3/10/15 мВт шығу қуатымен тұрақты, төмен когерентті кең жолақты эмиссияны қамтамасыз етеді. Оның SMF-28e немесе PM талшықты муфтасы, төмен спектрлік толқыны және ықшам пакеті оны оптикалық талшықты зондтау, OCT кескінін алу және дәлдікпен оптикалық өлшеулер үшін тамаша етеді. Бұл SLD кең жолақты жарық көзі оптикалық байланыс, биомедициналық бейнелеу және оптикалық талшықты құрылғы сынақ қолданбалары үшін оңтайландырылған.

Өнім сипаттамалары-SLD кең жолақты жарық көзі 1310нм

Өнім мүмкіндіктері-SLD кең жолақты жарық көзі 1310нм

● 1/3/10/15 мВт Әртүрлі қажеттіліктерге сай келетін бірнеше қуат деңгейлері; l

● Кең спектр;

● Төмен спектрлік толқындар;

● Арнайы пакет пен өлшем.

Өнім қолданбалары-SLD кең жолақты жарық көзі 1310нм

● талшықты-оптикалық сенсорлық;

● Медициналық бейнелеу;

● Дәлдік өлшеу;

● Оптикалық талшықты құрылғы сынағы.

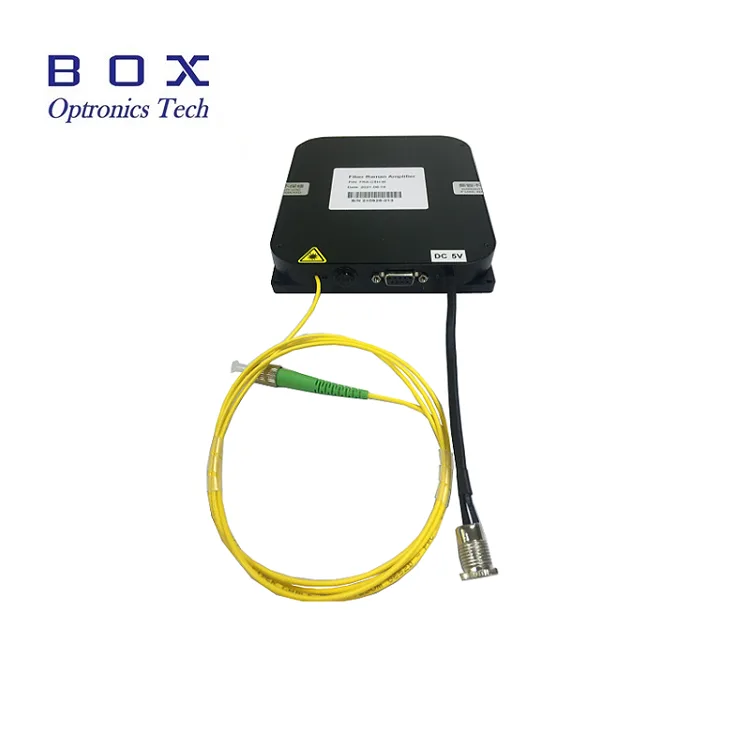

Өнім туралы мәліметтер-SLD кең жолақты жарық көзі 1310нм

● Спектрлік анықтама: -3дБ өткізу қабілеттілігі Мин.30нм

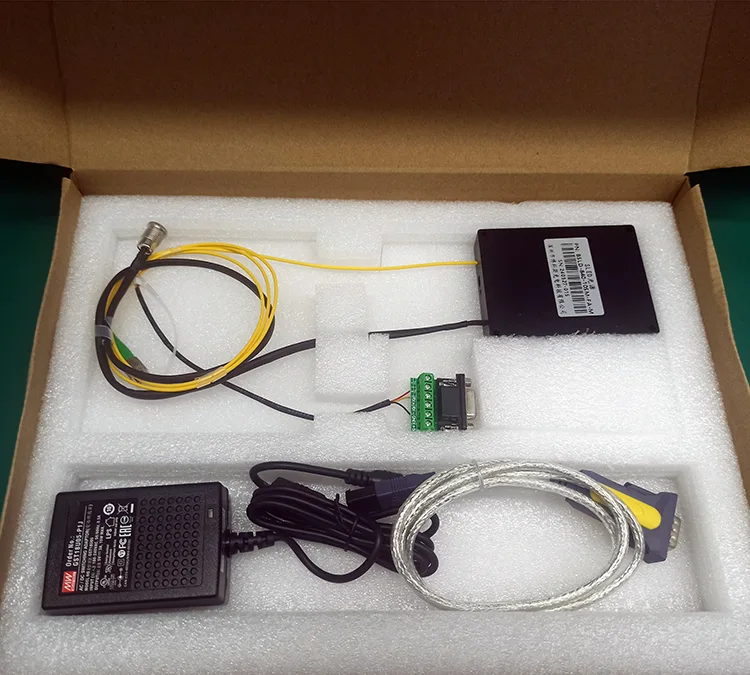

● Стандартты керек-жарақтар

Тапсырыс беру туралы ақпарат-SLD кең жолақты жарық көзі 1310нм

мысалы: BSLD-1310-10SM-FA-M

(Тапсырыс туралы ақпарат: SLD кең жолақты жарық көзі 1310 нм, шығыс қуаты 10 мВт, SM талшығы, FC/APC қосқышы бар, модуль пакеті).

Деректер парағы және сынақ парағы-SLD кең жолақты жарық көзі 1310нм

Деректер парағы

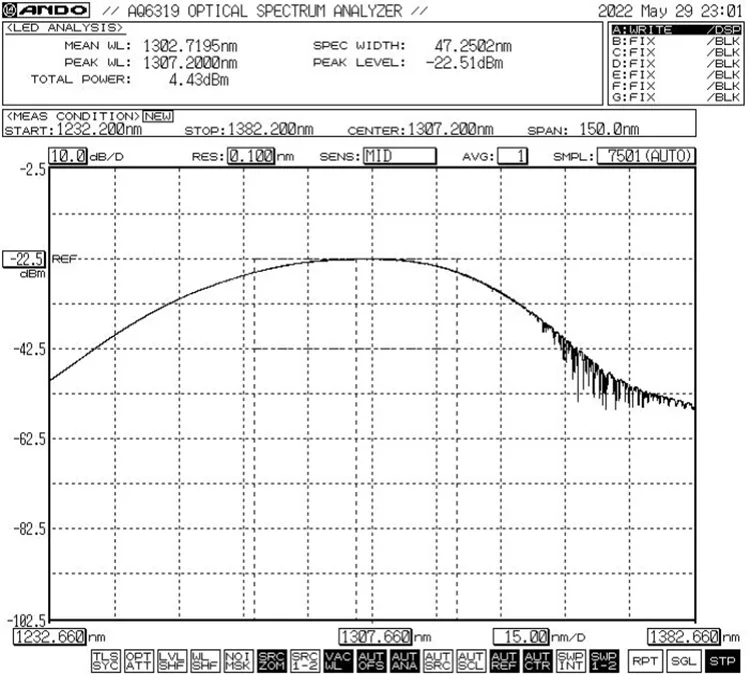

Тест парағы

Баға ұсыну және төлеу шарттары-SLD кең жолақты жарық көзі 1310нм

● Баға ұсыныстары

(1) EXW

(2) DAP

(3) Басқа

● Төлем шарттары

PayPal және T/T қол жетімді.

Жұмыс қадамдары-SLD кең жолақты жарық көзі 1310нм

1-қадам. Орамнан шығару: құрастыру алдында барлық керек-жарақтардың толық екенін тексеріңіз.

2-қадам. Қуат көзі: тұрақты ток коммутациялық қуат көзіне немесе олардың қуат көзінің талаптарына сәйкес келетін реттелетін қуат көзіне қосылған. Түпнұсқа сәйкес келетін қуат адаптерін ғана пайдаланыңыз (DC5V немесе DC12V). Дұрыс емес қуат адаптерлері жарық көзін зақымдауы мүмкін. (Қуат адаптері жергілікті кернеу стандарттарына сәйкес жеткізіледі.)

3-қадам. Шығу талшығын қосу: талшық қосқышындағы немесе фланецтегі шаң қақпағын ашыңыз, талшықтың шеткі жағын тексеріңіз және ластану мен зақым жоқтығын растағаннан кейін талшықты немесе талшықты сыналатын құрылғыға немесе қуат өлшегішке жалғаңыз.

Setp4. Негізгі компьютерге қосылу: SLD кең жолақты жарық көзі 1310 нм мен компьютерді қосу үшін жасыл порт кабелін және USB-RS485 DB9 деректер кабелін пайдаланыңыз; компьютер алдымен USB-RS485 сериялық портының деректер кабелін анықтау үшін арнайы сериялық порт драйверін орнатуы керек, әйтпесе негізгі компьютердің бағдарламалық құралы мен жарық көзі модулін дұрыс қосу және байланыстыру мүмкін емес. Драйверді Box Optronics компаниясынан сұраңыз.

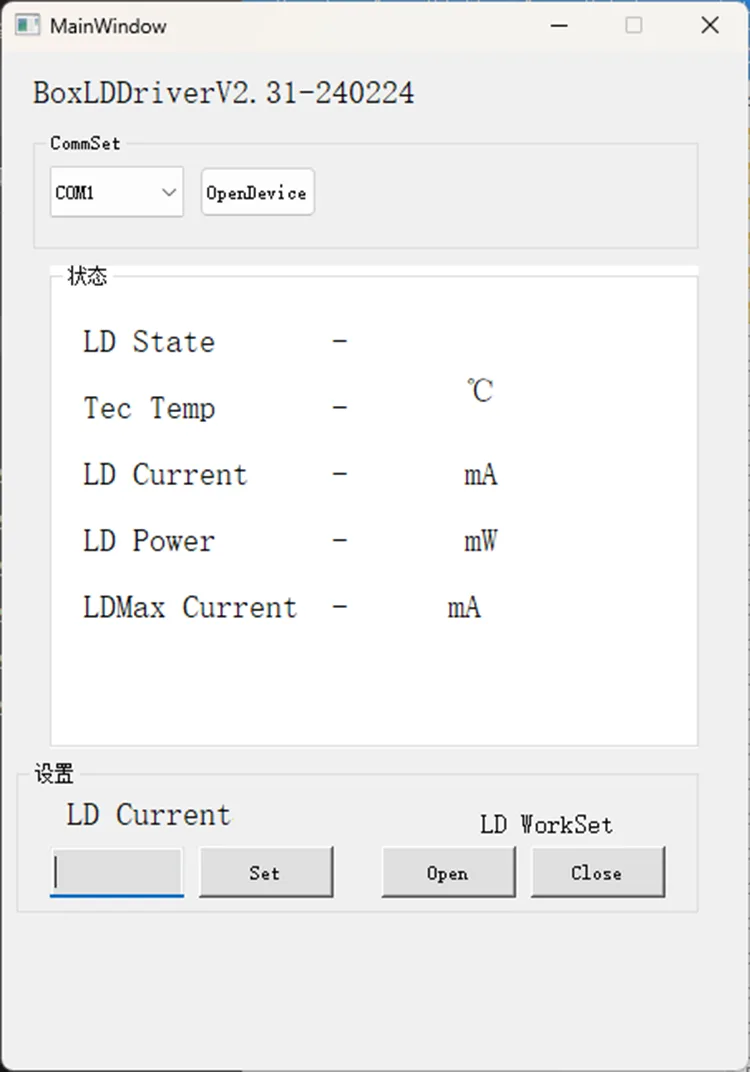

5-қадам. Басқару бағдарламалық құралы: Box Optronics 1310 нм SLD кең жолақты жарық көзінің LD тоғын басқару үшін сериялық пәрменді немесе ДК бағдарламалық құралын қамтамасыз етеді. Дұрыс портты таңдап, токты орнатыңыз, содан кейін ашу түймесін басыңыз. (Зақымданудың алдын алу үшін бастапқы жұмыс кезінде жетек тогын баяу арттырыңыз. Толық токты бірден қолданбаңыз.)

6-қадам. Пайдаланғаннан кейін жабу түймесін басыңыз, қуат көзін өшіріңіз және талшықты қосылымды ажыратыңыз.

Пайдалану ескертулері және техникалық қызмет көрсету-SLD кең жолақты жарық көзі 1310нм

● Талшықты қосқыштарды түксіз майлықпен тазалап, қосу алдында талшықты бет детекторымен тексеріңіз. Үстіңгі жағы күйіп қалмас үшін әрқашан талшықтарды қуатсыз қосыңыз/ажыратып отырыңыз. Талшықты-оптикалық қосқыштар шаң қақпақтарымен жабылуы керек.

● Шаңның жиналуын және беттің зақымдалуын болдырмау үшін талшықты қосқыштарды жиі қосудан/ажыратудан аулақ болыңыз.

● Ылғалға, шаңға және коррозияға қарсы сақтық шараларын қолданыңыз; құрғақ жерде сақтаңыз.

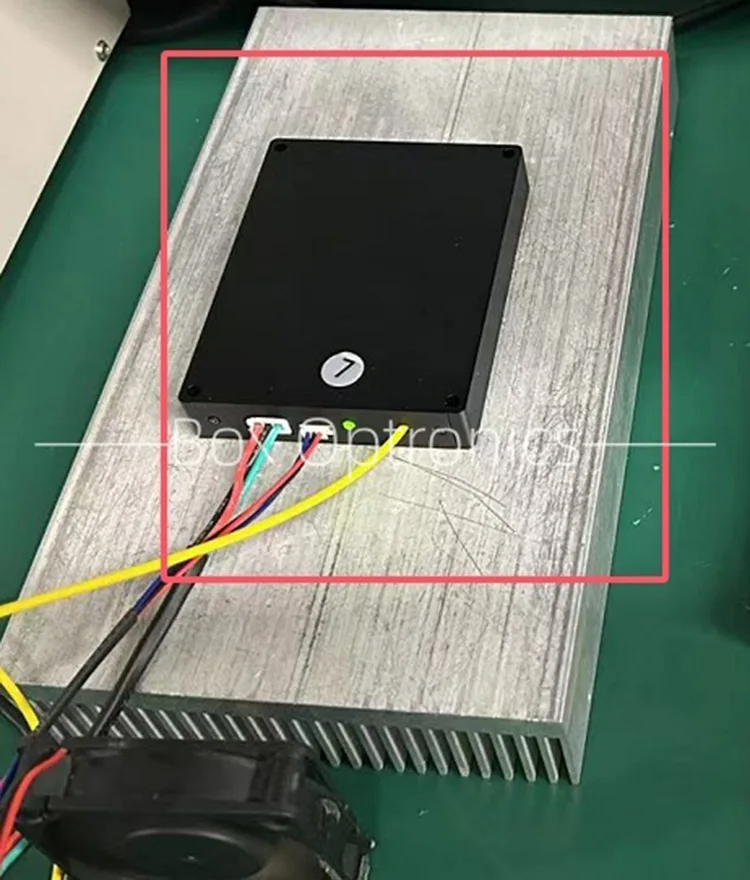

● Ұзақ уақыт пайдаланған кезде оны жылытқышқа қойыңыз.

Сапаны қамтамасыз ету және сатудан кейінгі қызмет көрсету-SLD кең жолақты жарық көзі 1310нм

● Кепілдік мерзімі:

Сатып алған күннен бастап 1 жыл ішінде адам тудырмаған ақауларды тегін жөндеу немесе ауыстыру. Ақылы техникалық қызмет көрсету қызметтері 1 жылдан кейін қол жетімді.

● Тегін кепілдіктен ерекшеліктер:

Тегін кепілдік мерзімі ішінде өнім сапасы мәселелерінен туындаған ақаулар үшін тегін жөндеу немесе ауыстыру қызметтері көрсетіледі. Дегенмен, Box Optronics кепілдік мерзімі ішінде келесі жағдайларда тегін жөндеу қызметтерінен бас тарту құқығын сақтайды:

(1) Табиғи факторлардың (мысалы, найзағай, шаң) немесе қоршаған орта әсерінен болатын зақымдар.

(2) Пайдаланушының дұрыс жұмыс істемеуіне байланысты ақаулар.

(3) Адам қателігінен туындаған айқын физикалық зақым.

(4) Рұқсатсыз бөлшектеу, өзгерту немесе жөндеу.

(5) Корпустағы өзгертілген немесе толық емес кепілдік жапсырмалары.

(6) Тасымалдау кезіндегі бүліну немесе жоғалту.
