1. Кіріспе Микромодуль C-диапазонында эрбиум қосылған талшықты күшейткіш күшейткіш

2. Техникалық Техникалық сипаттамалар

3. Өнімнің ерекшеліктері

4. Типтік қолданбалар

5. Өнім туралы мәліметтер

6. Тапсырыс беру туралы ақпарат

7. Деректер парағы

8. Баға ұсыныстары және төлем

9. Жеткізу уақыты

10. Жұмыс қадамдары

11. Операциялық ескертулер және Техникалық қызмет көрсету

12. Сапаны қамтамасыз ету және Сатудан кейінгі қызмет көрсету

Өніммен таныстыру

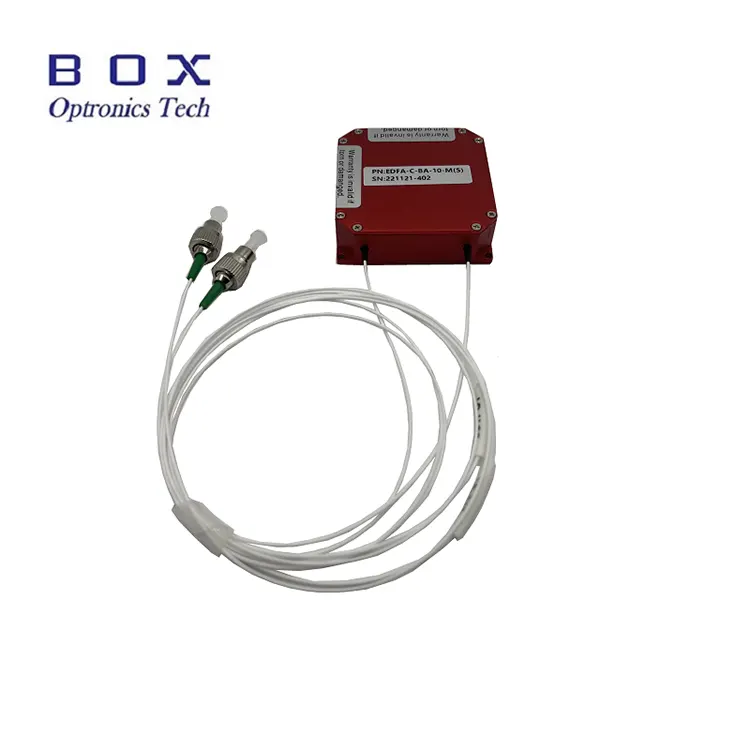

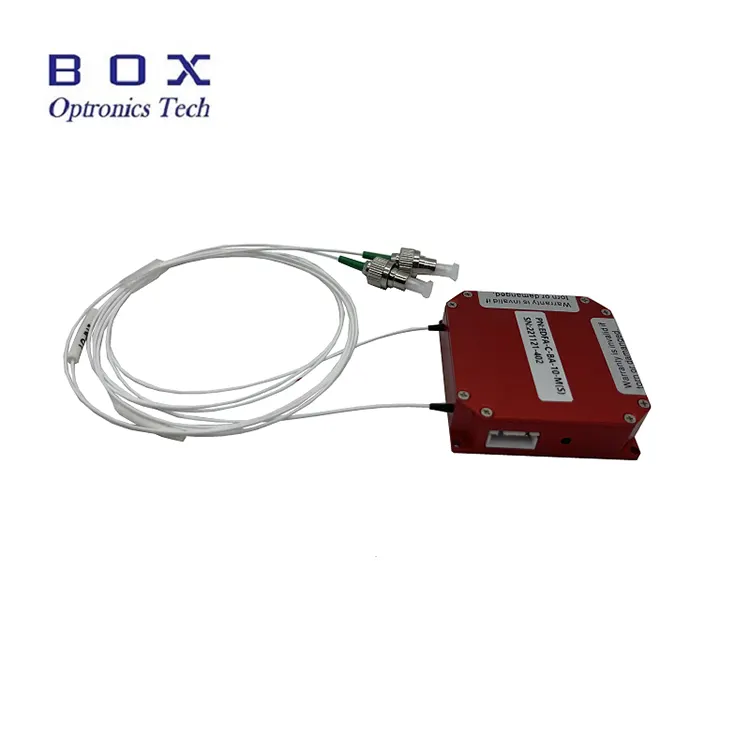

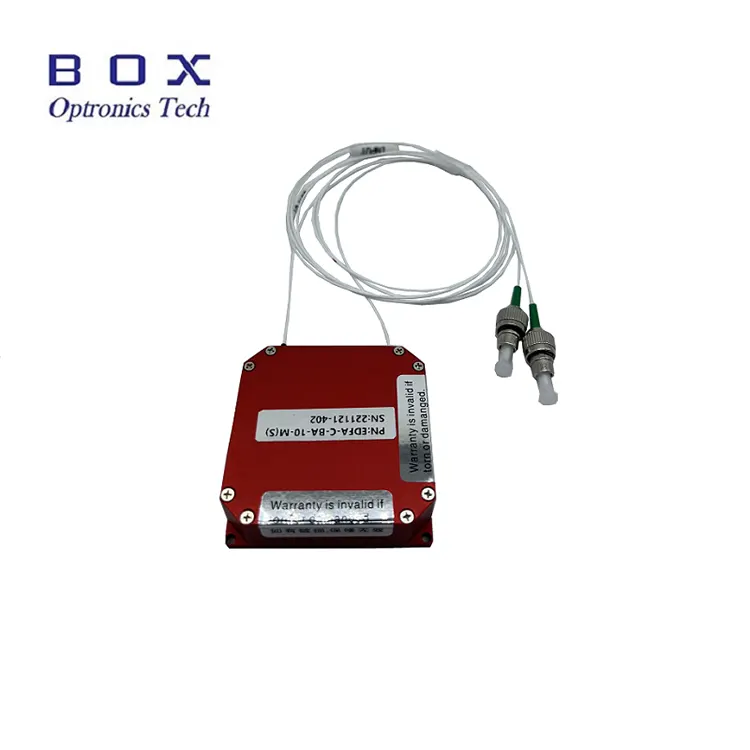

Микромодуль C-диапазон Эрбиум қосылған талшықты күшейткіш Күшейткіштер шектеулі кеңістіктегі қолданбаларға арналған. Өлшемдері 50(W)×50(D)×15(H)мм немесе 45(W)×65(D)×10(H)mm қосымша болып табылады. Олар болуы мүмкін 1530~1565нм C-диапазонында лазерлік сигналдарды қуатты күшейту үшін қолданылады толқын ұзындығы диапазоны. Оларда 10/13/17/20/23 дБм жоғары қуат және төмен шу бар. А ДК жұмысы үшін байланыс сериялық порты және қуат кабелі қамтамасыз етіледі. Қашан осы модульдерді пайдаланып, талшықтың соңғы беті таза екеніне көз жеткізіңіз, лазерден хабардар болыңыз енгізу шектеулерін және қажетті лазерлік қауіпсіздік шараларын қолданыңыз.

Өнім Техникалық сипаттамалар

Өнім Ерекшеліктер

● Кең толқын ұзындығы диапазоны-1530~1565нм;

● Субминиатюра дизайн;

● Төмен шу <5дБ;

● RS232/TTL басқару режимі.

Өнім Қолданбалар

● Оптикалық талшықты байланыс;

● Оптикалық талшықты сенсор;

● Талшық лазер.

Өнім Мәліметтер

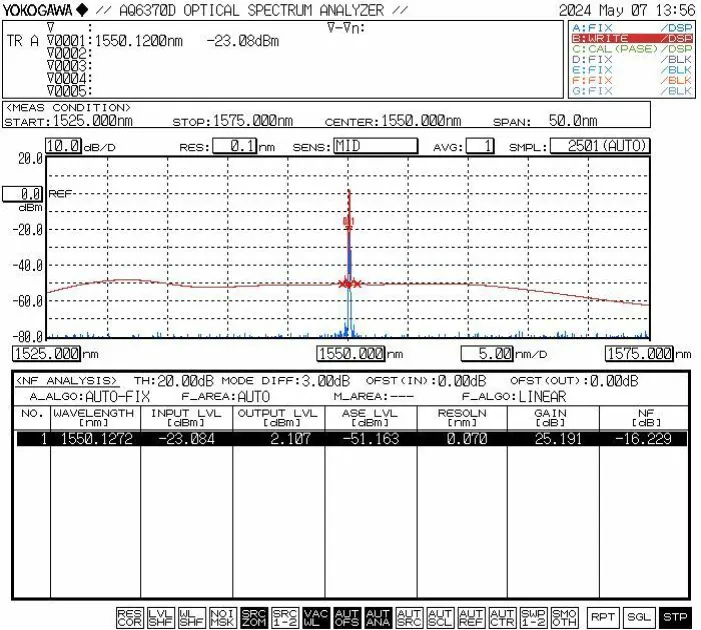

● Типтік сипаттамалық қисық

● Байланыс түйреуінің анықтамасы (солдан оңға қарай: 1-4):

Байланыс деңгейі TTL стандарттарына сәйкес келеді. TTL-RS232 деңгейді түрлендіру компьютерге қосылу үшін қажет.

Тапсырыс беру туралы ақпарат

мысалы: EDFA-BA-C-23-SM-MIC

(Тапсырыс туралы ақпарат: Микромодуль C-диапазоны Эрбиум қосылған Fiber Booster күшейткіші, 23 дБшығыс қуаты, SMF-28fiber бар, модуль пакеті).

Басқа теңшелген талаптар үшін мына мекенжайға хабарласыңыз: sales06@boxoptronics.com

Деректер парағы

Деректер парағы

Баға ұсыныстары және төлем

● Баға ұсыныстары

(1) EXW:

Егер сізде DHL/ UPS/ FedEx тіркелгісі болса, Box Optronics пайдалануды ұсынады EXW. Біз сіздің есептік жазбаңыз арқылы жеткіземіз; біз жеткізу құнын алмаймыз.

(2) DAP:

Есептік жазбаңыз болмаса, жеткізу құнын алдын ала төлеңіз өнімдер.

● Төлем шарттары

PayPal және T/T қол жетімді.

Тоқтау

Өндіріске шамамен 10-15 жұмыс күні кетеді. (Егер қоймада бар болса, ол жылдамырақ болады жөнелтілді.)

Халықаралық логистика 3-5 жұмыс күнін алуы мүмкін.

Операция Қадамдар

1-қадам. Қаптаманы ашу және құрастыру

Құрастыру алдында барлық керек-жарақтардың толық екенін тексеріңіз.

2-қадам. Қуат көзі мен талшықты қосу Патч сымдары

Қуат көзін қосыңыз; сигнал шамын кіріске қосыңыз

3-қадам. Күшейткішті қосу

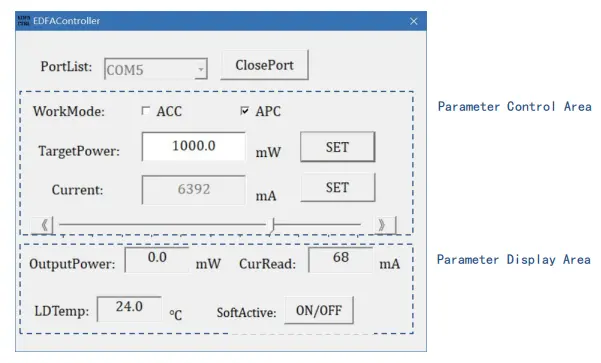

Күшейткіштің қуатын қосыңыз. Ескертпе: Жұмыс тогы және күшейту мәндер соңғы өшіру кезінде негізгі компьютер орнатқан параметрлер болып табылады және қажет болса бағдарламалық құрал арқылы өзгертуге болады. Оны қосуға қатаң тыйым салынады немесе лазер жұмыс істеп тұрған кезде талшықты қосқыштарды ажыратыңыз.

Setp4.Shutdown

Пайдаланғаннан кейін қуат кабелін ажыратыңыз.

Операциялық ескертпелер және Техникалық қызмет көрсету

● Күшейткіш жұмыс істеп тұрғанда қуат көзін тікелей өшірмеңіз жұмыс істейді.

● Талшықтың күйіп кетуіне жол бермеу үшін талшық қосқыштарын шаңнан таза ұстаңыз қосқыштың соңғы беті. Бұрын талшықты қосқышты шаңсыз линза қағазымен тазалаңыз қосылымын орнатыңыз, оны талшық ұшты бетінің инспекторымен тексеріп, фланец арқылы қосыңыз тазалықты растағаннан кейін ғана. Әйтпесе, талшықты қосқыштың соңғы беті болуы мүмкін лазер қосылғанда күйіп қалуы мүмкін. Лазерсіз жұмыс істеуді қамтамасыз етіңіз қосу фланецтерін және пайдаланбаған кезде талшықты шаң қақпақтарын киіңіз.

● Жабдықты құрғақ ұстаңыз және оны құрғақ жерде сақтаңыз.

Сапаны қамтамасыз ету және Сатудан кейінгі қызмет көрсету

● Кепілдік мерзімі:

1 ішінде адам тудырмаған ақауларды тегін жөндеу немесе ауыстыру сатып алған күннен бастап жыл. Ақылы техникалық қызмет көрсету қызметтері 1 жылдан кейін қол жетімді.

● Тегін кепілдіктен ерекшеліктер:

Тегін кепілдік мерзімі ішінде тегін жөндеу немесе ауыстыру қызметтері өнім сапасы мәселелерінен туындаған ақаулар үшін қамтамасыз етіледі. Дегенмен, Box Оптроника келесі жағдайларда тегін жөндеу қызметтерінен бас тарту құқығын сақтайды кепілдік мерзімі ішінде:

(1) Табиғи факторлардың әсерінен (мысалы, найзағай, шаң) немесе қоршаған орта әсерлері.

(2) Пайдаланушының дұрыс жұмыс істемеуіне байланысты ақаулар.

(3) Адам қателігінен туындаған айқын физикалық зақым.

(4) Рұқсатсыз бөлшектеу, өзгерту немесе жөндеу.

(5) Корпустағы өзгертілген немесе толық емес кепілдік жапсырмалары.

(6) Тасымалдау кезіндегі бүліну немесе жоғалту.
