1. Кіріспе C-диапазонында эрбиум қосылған талшықты желілік күшейткіш
2. Техникалық Техникалық сипаттамалар
3. Өнімнің ерекшеліктері
4. Типтік қолданбалар
5. Өнім туралы мәліметтер
6. Тапсырыс беру туралы ақпарат
7. Деректер парағы және сынақ парағы
8. Баға ұсыныстары және төлем
9. Жеткізу уақыты
10. Операциялық ескертулер және Техникалық қызмет көрсету
11. Сапаны қамтамасыз ету және Сатудан кейінгі қызмет көрсету
C-диапазонында эрбиум қосылған талшықты желілік күшейткіштер талшықты лазер немесе талшықты байланыс жүйелерінде желілік реле үшін арналған. Олар алады 1530~1565нм C-диапазонында лазерлік сигналдарды қуатты күшейту үшін қолданылады толқын ұзындығы диапазоны. Оларда 15/17/20/23/25/26 дБм жоғары және төмен қуат бар. шу. ДК жұмысы үшін ұсыныстар мен бағдарламалық қамтамасыз ету қамтамасыз етіледі. Бұларды пайдаланған кезде модульдер, талшықтың соңғы беті таза екеніне көз жеткізіңіз, лазерлік кірісті ескеріңіз шектеулер мен лазерлік қауіпсіздік шараларын қолданыңыз.
|
Параметрлер |
Бірлік |
Мәндер |
Ескертпелер |
|||||
|
Толқын ұзындығы диапазоны |
nm |
1530~1565 |
C диапазоны |
|||||
|
Кіріс қуаты |
дБм |
-25~+3 |
|
|||||
|
Шығу қуаты |
дБм |
15 |
17 |
20 |
23 |
25 |
26 |
@-10dBm кіріс |
|
Шағын пайда коэффициенті |
дБ |
35 |
@-25dBm кіріс |
|||||
|
Шу фигурасы |
дБ |
≤5,5 |
@-10dBm кіріс |
|||||
|
PDG |
дБ |
≤0,3 |
|
|||||
|
PMD |
ps |
0.5 |
|
|||||
|
Кіріс/шығыс оқшаулау |
дБ |
≥35 |
|
|||||
|
Қуат мониторы |
дБ |
Шығу қуаты |
|
|||||
|
Жұмыс режимі |
- |
ACC/APC |
|
|||||
|
Шошқа талшығы |
- |
SMF-28 |
FC/APC |
|||||
|
Коммуникациялық интерфейс
|
- |
Сенсорлық экран / DB9 Әйел(RS232) |
Үстелдік |
|||||
|
- |
DB9 Әйел(RS232) |
Модуль |
||||||
|
Нәр беруші
|
- |
Айнымалы ток 110~240В, <30Вт |
Үстелдік |
|||||
|
- |
Тұрақты ток 5В, <15Вт |
Модуль |
||||||
|
Өлшемдері
|
мм
|
260(В)×280(D)×120(H) |
Үстелдік |
|||||
|
150(В)×125(D)×20(H) |
Модуль |
|||||||
|
|
15~23дБм:70(В)×90(D)×15(H) |
Модуль |
||||||
|
Жұмыс температурасы |
℃ |
-5 ~ +55 |
|
|||||
|
Жұмыс ылғалдылығы |
℃ |
0~70% |
|
|||||
● Кең толқын ұзындығы диапазоны-1530~1565нм;
● Жоғары пайда фактор;
● Төмен шу <5,5дБ;
● Жоғары шығыс қуаты 15/17/20/23/25/26дБм қосымша.
● Оптикалық талшықты байланыс;
● Оптикалық талшықты сенсор;
● Талшық лазер.

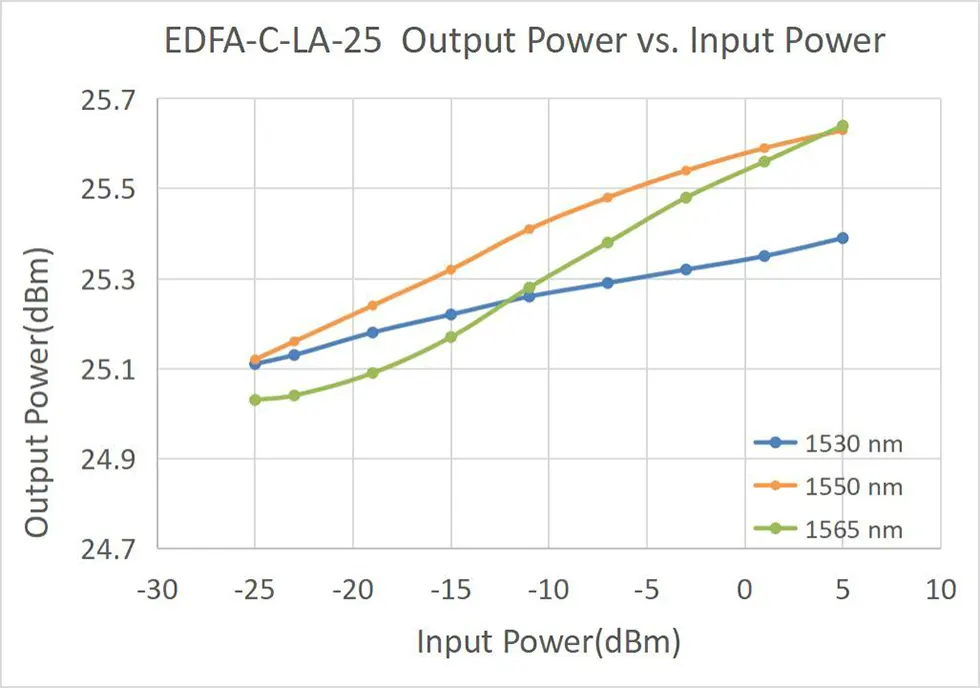

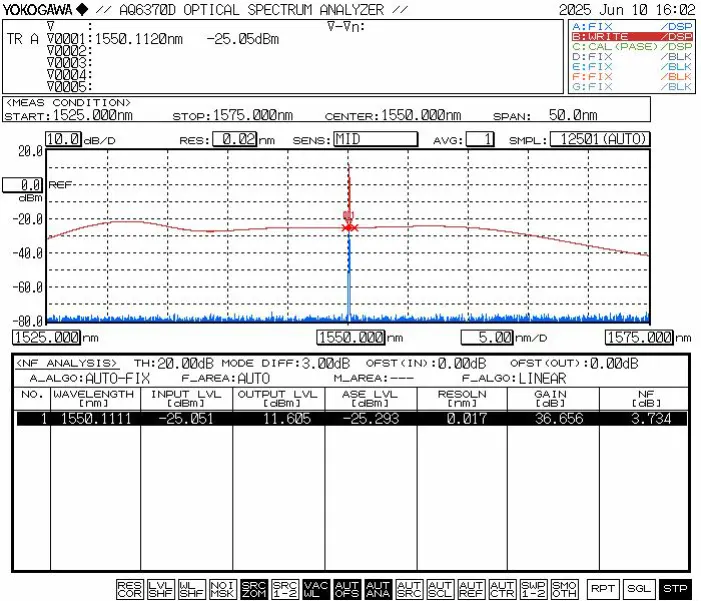

● Типтік сипаттамалық қисық
|
Аты |
EDFA түрі |
Толқын ұзындығы |
Шығу қуаты |
Талшық түрі |
Өлшем |
|
EDFA |
-XX |
-X |
-XX |
XX |
-X |
|
Эрбиум қосылған Талшықты күшейткіш |
LA:In-Line-amp |
C:C-диапазоны |
15:15 дБм 17:17 дБм 20:20 дБм 23:23 дБм 25:25 дБм 26:26 дБм |
SM: SMF-28e |
M15 :Модуль M20 :Модуль Б: Үстелдік |
мысалы: EDFA-LA-C-15-SM-M
(Тапсырыс туралы ақпарат: C-диапазоны Эрбиум қосылған талшық In-Line Күшейткіш, 15 дБшығыс қуаты, SMF-28fiber бар, модуль пакеті).
Басқа теңшелген талаптар үшін мына мекенжайға хабарласыңыз: sales06@boxoptronics.com
● Баға ұсыныстары
(1) EXW:
Егер сізде DHL/ UPS/ FedEx тіркелгісі болса, Box Optronics пайдалануды ұсынады EXW. Біз сіздің есептік жазбаңыз арқылы жеткіземіз; біз жеткізу құнын алмаймыз.
(2) DAP:
Есептік жазбаңыз болмаса, жеткізу құнын алдын ала төлеңіз өнімдер.
● Төлем шарттары
PayPal және T/T қол жетімді.
Өндіріске шамамен 10-15 жұмыс күні кетеді. (Егер қоймада бар болса, ол жылдамырақ болады жөнелтілді.)
Халықаралық логистика 3-5 жұмыс күнін алуы мүмкін.
● Бір режимді талшықтар үшін (Hi-1060, PM980, G652D, PM1550, т.б.), үздіксіз жарық үшін теориялық қуат төзімділігі шамамен 200 мВт болған кезде соңғы беті таза. Сондықтан шығыс қуаты <200 мВт EDFA үлгілері мүмкін арқылы олардың шығыс талшықты қосқыштарын басқа бір режимді талшықты құрылғыларға қосыңыз жылжымалы адаптерлер (талшықты фланецтер).
● Күшейткіш жұмыс істеп тұрғанда қуат көзін тікелей өшірмеңіз жұмыс істейді.
● Талшықтың күйіп кетуіне жол бермеу үшін талшық қосқыштарын шаңнан таза ұстаңыз қосқыштың соңғы беті. Бұрын талшықты қосқышты шаңсыз линза қағазымен тазалаңыз қосылымын орнатыңыз, оны талшық ұшты бетінің инспекторымен тексеріп, фланец арқылы қосыңыз тазалықты растағаннан кейін ғана. Әйтпесе, талшықты қосқыштың соңғы беті болуы мүмкін лазер қосылғанда күйіп қалуы мүмкін. Лазерсіз жұмыс істеуді қамтамасыз етіңіз қосу фланецтерін және пайдаланбаған кезде талшықты шаң қақпақтарын киіңіз.
● Шығыс талшықты қосқыштарды жиі қосу/ажырату мүмкін емес ұсынылады, себебі ол шаңның ластануына, кірістіру жоғалуының жоғарылауына немесе талшықты қосқыштың соңғы бетінің жануы.
● Жабдықты құрғақ ұстаңыз және оны құрғақ жерде сақтаңыз.
● Кепілдік мерзімі:
1 ішінде адам тудырмаған ақауларды тегін жөндеу немесе ауыстыру сатып алған күннен бастап жыл. Ақылы техникалық қызмет көрсету қызметтері 1 жылдан кейін қол жетімді.
● Тегін кепілдіктен ерекшеліктер:
Тегін кепілдік мерзімі ішінде тегін жөндеу немесе ауыстыру қызметтері өнім сапасы мәселелерінен туындаған ақаулар үшін қамтамасыз етіледі. Дегенмен, Box Оптроника келесі жағдайларда тегін жөндеу қызметтерінен бас тарту құқығын сақтайды кепілдік мерзімі ішінде:
(1) Табиғи факторлардың әсерінен (мысалы, найзағай, шаң) немесе қоршаған орта әсерлері.
(2) Пайдаланушының дұрыс жұмыс істемеуіне байланысты ақаулар.
(3) Адам қателігінен туындаған айқын физикалық зақым.
(4) Рұқсатсыз бөлшектеу, өзгерту немесе жөндеу.
(5) Корпустағы өзгертілген немесе толық емес кепілдік жапсырмалары.
(6) Тасымалдау кезіндегі бүліну немесе жоғалту.
