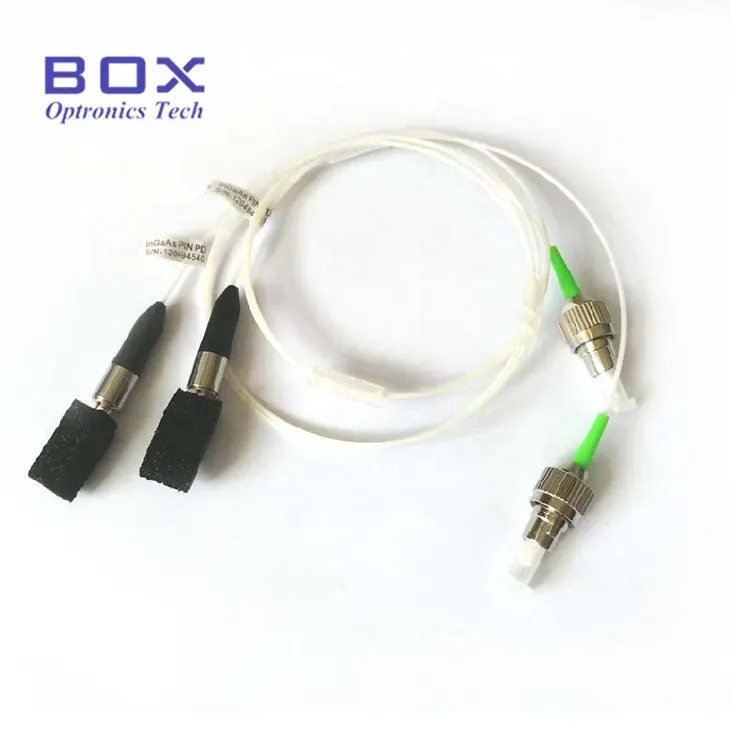

Коаксиалды Pigtailed InGaAs PIN фотодиод детекторы 1100-1650нм спектрлік жауап диапазоны бар оптикалық детектор болып табылады. Ол жиі қолданылатын 1310 нм және 1550 нм толқын ұзындықтарында жоғары жауаптылықты қамтамасыз етеді және талшықты-оптикалық байланыс, CATV, зондтау және сынақ және өлшеу қолданбаларына арналған. BPD-70P10B-FA 70 м белсенді аумақты және FC/APC қосқышы бар 1 метрлік талшықты пигтейльді қамтиды және қордан қол жетімді. Басқа белсенді аймақ, бума, талшық, қосқыш және түйреуіш конфигурациялары OEM интеграциясы үшін теңшелген.
· Кең спектрлік жауап диапазоны: 1100 нм - 1650 нм
· Жоғары жауаптылық , төмен қараңғы ток және төмен өту сыйымдылығы
· Кең өткізу қабілеті: 2,5 ГГц
· Жылдам көтерілу/төмендеу уақыты: 0,3 нс
· FC/APC немесе басқа коннекторы бар пигтальді талшық шығысы (осы розетка опциясы да қолжетімді)
· CATV және талшықты-оптикалық бейне жіберуге арналған аналогтық оптикалық қабылдағыштар
· Кең жолақты RF-ті талшықты анықтау жүйелері
· Оптикалық сынақ және өлшеу құралдары, соның ішінде OTDR сигналын анықтау
· Таратылған акустикалық зондтау (DAS) сияқты бөлінген талшықты-оптикалық датчик
· EDFA, DWDM және лазерлік жүйелердегі оптикалық қуатты бақылау
· Фотоника зертханасын зерттеу және OEM жүйесін біріктіру
|
Параметр |
Таңба |
Шарт |
Рейтинг |
Бірлік |
|
Қанықтылық оптикалық қуат |
PS |
CW |
5 |
мВт |
|
Алға ток |
ЕГЕР |
CW |
10 (түрі) |
мА |
|
Кері кернеу |
VRPD |
CW |
30 |
V |
|
Кері ток |
IRPD |
CW |
5 |
мА |
|
Жұмыс температурасы |
ТОП |
- |
-40 ~ +85 |
°C |
|
Сақтау температурасы |
TS |
- |
-40 ~ +85 |
°C |
|
Параметр |
Таңба |
Сынақ шарты |
Мин. |
Түр. |
Макс. |
Бірлік |
|
Толқын ұзындығы диапазоны |
λ |
- |
1100 |
- |
1650 |
nm |
|
Жауаптылық @ 1310 нм |
R |
Vr=5V, λ=1310нм |
0.85 |
0.90 |
- |
A/W |
|
Жауаптылық @ 1550 нм |
R |
Vr=5V, λ=1550нм |
0.90 |
0.95 |
- |
A/W |
|
Қараңғы ағын |
ID |
Vr=5V |
- |
0.2 |
0.5 |
нА |
|
Түйіспе сыйымдылығы |
C |
Vr=5V, f=1МГц, корпус ашық |
- |
0.6 |
0.75 |
pF |
|
Көтеру уақыты/күз уақыты |
TR/TF |
Vr=5V, 10~90% |
- |
- |
0.3 |
ns |
|
Өткізу қабілеті (-3дБ) |
BW |
Vr=5V, 50Ω жүктеме, сым ұзындығы=6мм, корпус ашық |
2.5 |
- |
- |
ГГц |
|
Композиттік екінші ретті соққы |
Қоғамдық ұйым |
- |
- |
-70 |
- |
дБ |
|
Композиттік Үшінші ретті соққы |
CTB |
- |
- |
-80 |
- |
дБ |
|
Жұмыс кернеуі |
V |
- |
- |
-5 |
- |
V |
|
Оптикалық қайтарымды жоғалту |
ORL |
λ=1310нм |
- |
45 |
- |
дБ |
BPD - XX X XX X - XX - ( X )
Мысал: BPD-70P10B-FA ( 70 м белсенді аймақ, пигтейл түрі, 1,0 м талшық, B түрі пайдасы, FC/APC қосқышы)
|
Өріс |
Код |
Сипаттама |
|
Өнімдер сериясы |
BPD |
Қорап фотодиодтар сериясы |
|
Белсенді аймақ |
55 / 70 / 3H / Басқа |
55 = φ55μм; 70 = φ70мкм; 3H = φ300мкм; Басқа = тапсырыс |
|
PD түрі |
P / R |
P = Шошқа тәрізді түрі; R = Резервуар түрі |
|
Талшық ұзындығы |
05 / 10 / Басқа |
05 = 0,5 м; 10 = 1,0 м; Басқа = теңшелетін ұзындық |
|
Белгілеу |
A / B / C / Нөл |
A = A түрі; B = B түрі; C = C түрі |
|
Қосқыш |
FA / SA / FC / SC / ST / Басқа |
FA = FC/APC; SA = SC/APC; FC = FC-1; SC = SC-1; ST = ST; Басқа = тапсырыс |
|
Материал |
Нөл / C / M / P |
Нөл = әдепкі; C = керамикалық; M = металл; P = пластик |
Ескертпе: Ұзындығы мен тіркелген карта пішімін теңшеуге болады. Өнімнің құрылымы, өлшемі, оптикалық параметрлері және технологиялық технология талаптары тұтынушы талаптарына сәйкес жобалануы мүмкін.
A: Негізгі айырмашылықтар пакет дизайны және жүйені біріктіру. Коаксиалды пигтейлді детектор InGaAs PIN фотодиодын талшықты пигтейль бар герметикалық коаксиалды пакетте біріктіреді, CATV қабылдағыштары мен оптикалық сынақ жабдығы сияқты қолданбалар үшін тікелей талшықты қосылымды және жоғары жиілікті өнімділікті қамтамасыз етеді. TO5/TO46 фотодиодтары оптикалық терезелері бар металл банка пакеттерін пайдаланады және сыртқы оптикалық муфтаны қажет етеді, бұл оларды бос кеңістікті анықтауға және оптикалық қуатты өлшеуге қолайлырақ етеді.
A: Шұңқырлы нұсқада тікелей оптикалық қосылым үшін тұрақты бекітілген талшық бар, ал розетка нұсқасы ыңғайлы қосылу және ауыстыру үшін алынбалы талшықты интерфейсті қамтамасыз етеді. Таңдау негізінен жүйені біріктіру талаптарына байланысты: түйіршіктелген пакеттер бекітілген OEM қондырғылары үшін жарамды, ал резеңке пакеттер сынақ және зертханалық жабдық үшін ыңғайлы.
Ж: Белсенді аумақ диаметрі оптикалық сәуленің өлшеміне, біріктіру схемасына және мақсатты анықтау өткізу қабілеттілігіне байланысты таңдалуы керек. Белсенді аумақтың кішірек диаметрлері қосылыс сыйымдылығының төмендеуін және жоғары жылдамдықты реакцияны береді, ал үлкенірек аймақтық чиптер жоғары оптикалық жинау тиімділігін және жеңіл туралау төзімділігін қамтамасыз етеді. Талшықты біріктірілген жүйелер үшін 70 мм сияқты орташа өлшемді опциялар өткізу қабілеттілігі мен туралау ендігі арасындағы жақсы айырбасқа қол жеткізе алады.
· 1мм белсенді аймақ InGaAs PIN фотодиод
· 5 мм InGaAs PIN коды фотодиод TO5
· Кремний фотодиод TO46
· C диапазонында эрбиум қосылған талшықты күшейткіш күшейткіш
· Фотодиодпен жұмыс істегенде тиісті ESD қорғау процедураларын орындаңыз, өйткені InGaAs PIN фотодиодтары ESD-сезімтал құрылғылар болып табылады.
· Талшықты ұшты немесе оптикалық қосқышты жалаң саусақтарыңызбен ұстамаңыз.
· Деректер парағында көрсетілген абсолютті максималды рейтингтерден асырмаңыз.
· Талшықты иілуден немесе механикалық кернеуден аулақ болыңыз.
