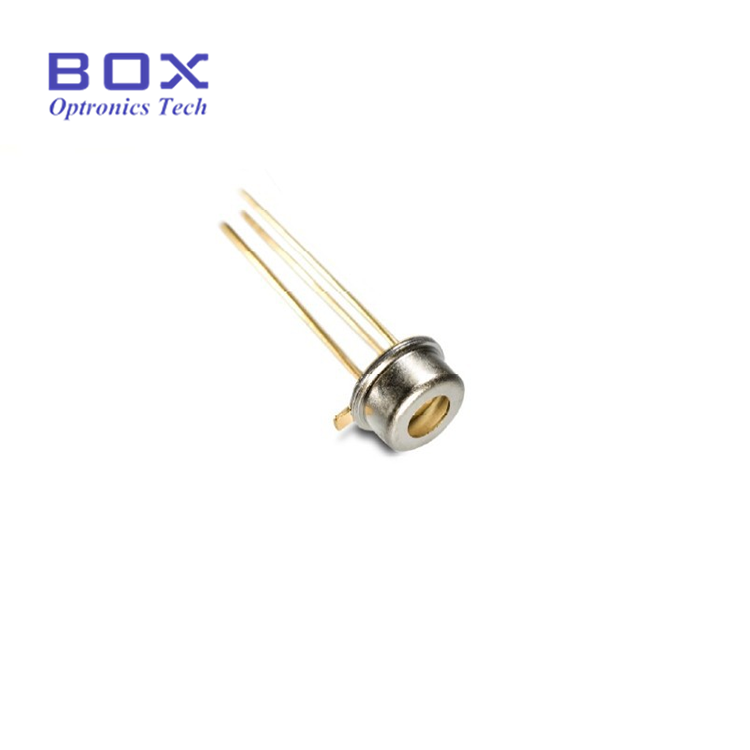

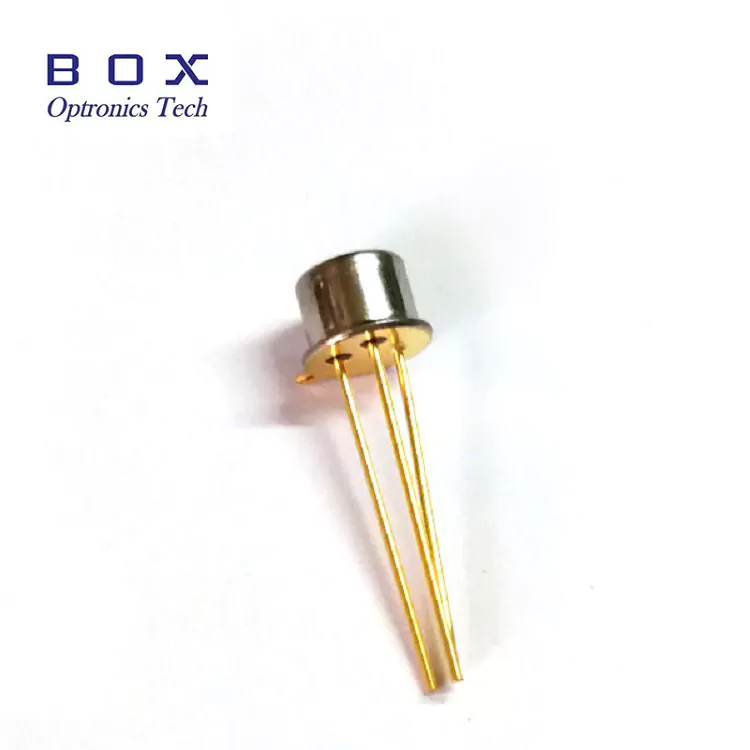

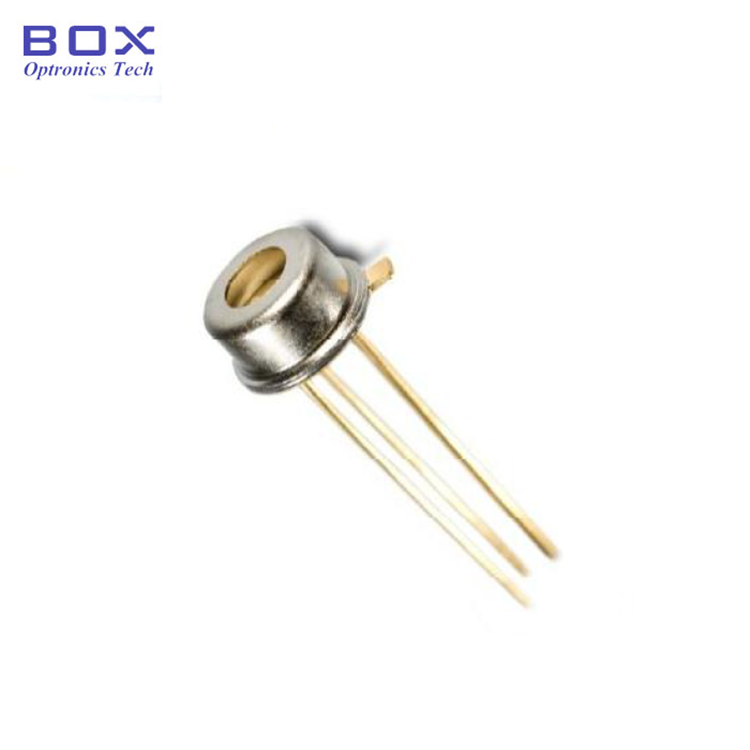

1мм InGaAs PIN фотодиод TO46

Box Optronics толқын ұзындығы 900 нм мен 1650 нм диапазонында жоғары сезімталдықты жақын инфрақызыл анықтау үшін жасалған 1 мм InGaAs PIN фотодиод TO46 береді. Жоғары жауап беру қабілеті (1550нм кезінде тип. 0,95А/Вт), төмен қараңғы ток және төмен сыйымдылық. Тегіс терезесі бар ықшам, герметикалық жабылған TO46 металл құтысында орналасқан фотодиод -40°C-тан +85°C-қа дейінгі ұзартылған температура диапазонында сенімді ұзақ мерзімді жұмысты ұсынады. Оптикалық қуат есептегіштеріне, сынақ құралдарына және талшықты-оптикалық байланыс жүйелеріне біріктіру үшін өте қолайлы.

Сұрау жіберу

Өнім Сипаттамасы

Өнімге шолу-1мм InGaAs PIN фотодиод TO46

Box Optronics фирмасының 1 мм InGaAs PIN фотодиоды (үлгі BPD-1STO46B-FW) жақын инфрақызыл (NIR) анықтау қолданбаларына арналған жоғары өнімді InGaAs фотодетекторы болып табылады. PIN диодтық құрылымы бар ол 900–1650 нм толқын ұзындығы диапазонындағы оптикалық қуатты жоғары сызықтық және сезімталдықпен пропорционалды фототокқа түрлендіреді. Диаметрі 1 мм белсенді аймаққа ие. Тегіс оптикалық терезесі бар герметикалық TO46 металл банкасына оралған фотодиод механикалық тұрғыдан берік, өндірістік және зертханалық жағдайларда тұрақты өнімділікті қамтамасыз етеді. Бұл атрибуттар оны оптикалық қуатты бақылау, талшықты-оптикалық сынақты өлшеу, лазерлік анықтау және NIR спектроскопиясы үшін тамаша таңдау жасайды.

Негізгі мүмкіндіктер-1мм InGaAs PIN фотодиод TO46

• Белсенді аумақтың диаметрі: жарықты тиімді жинау үшін 1 мм

• Кең спектрлік жауап диапазоны: 900нм мен 1650нм

• Жоғары жауап беру: 1310 нмде әдеттегі 0,9А/Вт, 1550нмде 0,95А/Вт

• Ультра төмен қараңғы ток, төмен өту сыйымдылығы

• Жоғары сенімділік және ұзақ мерзімді тұрақтылық

• Hermetic TO46 жалпақ терезелі металл қаптама

• Оңай орнату үшін стандартты TO-CAN конфигурациясы

Типтік қолданбалар-1мм InGaAs PIN фотодиод TO46

• Оптикалық қуат есептегіштері және оптикалық қуатты бақылау модульдері

• Оптикалық талшықты сынақ және өлшеу жабдығы

• Телекоммуникациялық жүйелердегі оптикалық сигналды анықтау және қуатты бақылау

• Жақын инфрақызыл (NIR) спектроскопия және аналитикалық құралдар

• Лазерлік қуатты бақылау және басқару жүйелері

• Оптикалық аттенюаторды калибрлеу және сипаттау

• Фотоника зертханаларындағы зерттеулер мен әзірлемелер

• Оптикалық модульді біріктіру және фотоникалық ішкі жүйені дамыту

Техникалық сипаттамалар-1мм InGaAs PIN фотодиод TO46

Абсолютті максималды көрсеткіштер (TC = 25°C)

Параметр	Таңба	Рейтинг	Бірлік
Кері кернеу	VRmax	20	V
Жұмыс корпусының температурасы	ТОП	-40 ~ +85	°C
Сақтау температурасы	TST	-55 ~ +120	°C

Электроптикалық сипаттамалар (TC = 25°C)

Параметр	Таңба	Сынақ шарты	Мин.	Түр.	Макс.	Бірлік
Белсенді аймақтың диаметрі	φ	-	-	1	-	мм
Спектрлік диапазон	λ	-	900	-	1650	nm
Жауаптылық @ 1310 нм	R	VR = -5 В	0.85	0.9	-	A/W
Жауаптылық @ 1550 нм	R	VR = -5 В	-	0.95	-	A/W
Кері жұмыс кернеуі	VR	-	-	-5	-	V
Қараңғы ағын	Id	VR = -5 В	-	1.5	5.0	нА
Түйіспе сыйымдылығы	C	VR = -5 В, f = 1 МГц	-	50	80	pF
3дБ өткізу қабілеттілігі	BW	VR = 0V, RL = 50Ω	-	40	-	МГц

Өнім туралы мәліметтер-1мм InGaAs PIN фотодиод TO46

InGaAs PIN фотодиод дегеніміз не?

InGaAs PIN фотодиод жақын инфрақызыл (NIR) оптикалық анықтауға арналған жоғары сезімталдықты жартылай өткізгіш детектор болып табылады. P-I-N жартылай өткізгіш құрылымы негізінде ол түскен фотондарды тамаша сызықтық және тұрақтылықпен фототокқа түрлендіреді.

900 нм-ден 1700 нм-ге дейін жұмыс істейтін InGaAs фотодиодтары оптикалық байланыс жолақтары мен SWIR аймағында жоғары жауаптылықты қамтамасыз етеді, бұл оларды талшықты-оптикалық сынақтарға, оптикалық қуатты бақылауға, спектроскопияға және сезгіш қолданбаларға қолайлы етеді.

1 мм белсенді аймақ сезімталдық, туралау икемділігі және анықтау жылдамдығы арасындағы тамаша тепе-теңдікті қамтамасыз ететін жақсартылған жарық жинау мүмкіндігін және жақсартылған ілінісу төзімділігін ұсынады.

Өнімділік көрсеткіштері-1мм InGaAs PIN фотодиод TO46

• Жоғары жауаптылық және кванттық тиімділік

• Ультра төмен қараңғы ток

• Төмен сыйымдылық және жылдам жауап беру

• Кең спектрлік қамту

• Hermetic TO46 пакеті

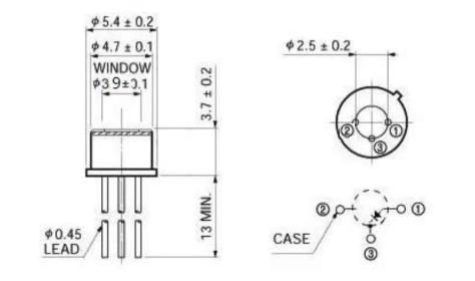

Пакет өлшемдері және түйреуіш анықтамасы-1мм InGaAs PIN фотодиод TO46

Пакет түрі: TO46 герметикалық металл банка, жалпақ терезе (TO-CAN 3 істікшелі)

Консерві диаметрі: φ5,4 ± 0,2 мм (сыртқы), φ4,7 ± 0,1 мм (ішкі)

Терезе диаметрі:φ3,9 ± 0,1мм

Істік конфигурациясы (төменгі көрініс): 1 түйреуіш = анод (P жағы), 2 түйреуіш = корпус (GND), 3 түйреуіш = катод (N жағы)

Тапсырыс беру туралы ақпарат

Модельдік номенклатура

BPD - X X TO XX - X - X

Мысалы: BPD-1STO46B-FW

Өріс	Код	Сипаттама
Өнімдер сериясы	BPD	Қорап фотодиодтар сериясы
Белсенді аумақ өлшемі	1S	1S = 1мм диаметрі (2S=2мм, 3S=3мм, 5S=5мм)
Пакет түрі	TO46	TO46 = TO46 бумасы (TO5=TO5)
Pin түрі	B	B =B түріндегі түйреуіш
Терезе түрі	FW	FW = Тегіс терезе

Деректер парағы-1мм InGaAs PIN фотодиод TO46

Деректер парағы

Тоқтау

• Стандартты қондырғылар (қоймадағы үлгілер): 3~5 жұмыс күні

• Стандартты өндіріс: 10~15 жұмыс күні

• Тапсырыстар көлемі: Өндіріс кестесін білу үшін хабарласыңыз

• Халықаралық жеткізу: ~5 жұмыс күні (DHL/UPS/FedEx экспресс)

• Жылдам қызмет: сұрау бойынша қол жетімді

Пайдалану ескертулері және өңдеу-1мм InGaAs PIN фотодиод TO46

• Фотодиодтар - электростатикалық разрядқа (ESD) сезімтал құрылғылар — әрқашан тиісті ESD қорғанысын пайдаланыңыз

• Ластануды және ESD зақымдануын болдырмау үшін сымдарға жалаң саусақпен тікелей тимеңіз

• Электростатикалық разрядтың зақымдалуын болдырмау үшін пайдаланылмаған құрылғыларды ESD-қауіпсіз қаптамада немесе өткізгіш науада сақтаңыз.
