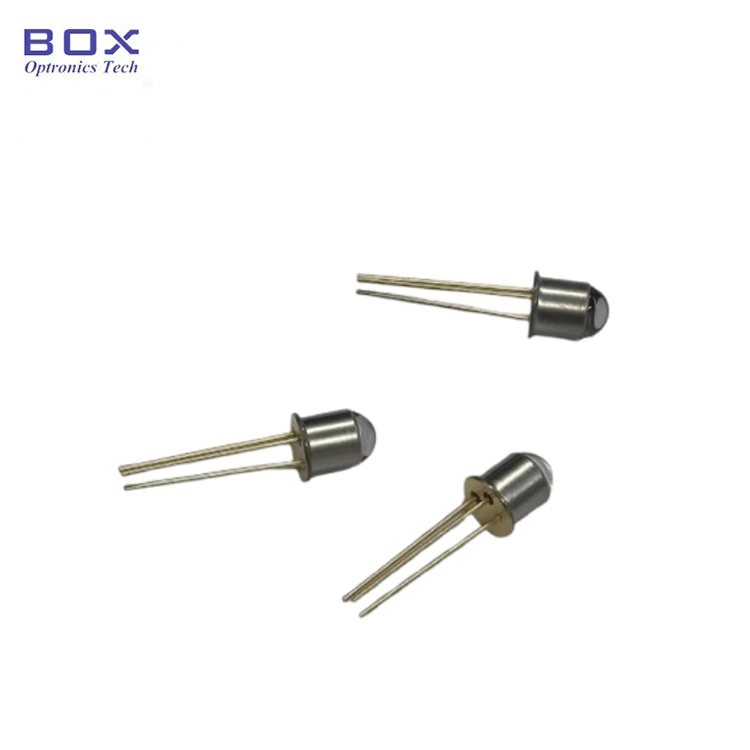

Box Optronics ұсынған 1 мм белсенді аймақ InGaAs PIN фотодиод (модельдері: BPD-1STO46B-BL және BPD-1STO46B-FW) 9165 нгм толқын диапазонында жақын инфрақызыл оптикалық анықтауға арналған ықшам, жоғары сезімталдықты InGaAs PIN фотодетекторы болып табылады. Диаметрі 1 мм белсенді аймақпен ол оптикалық қуатты өлшеу, талшықты-оптикалық аспаптар және оптикалық бақылау қолданбалары үшін жарық жинау мүмкіндігінің, ілінісу төзімділігінің және анықтау өнімділігінің теңдестірілген комбинациясын қамтамасыз етеді.
TO46 пакетінің екі конфигурациясы қол жетімді: фокусталған немесе талшықты байланысқан оптикалық сигналдармен біріктірудің тиімділігін арттыруға арналған шар линза терезесі бар BPD-1STO46B-BL және бос кеңістікті оптикалық анықтауға арналған жалпақ терезесі бар BPD-1STO46B-FW және жазық оптикалық интерфейсті қажет ететін қолданбалар. Екі нұсқада ұзақ мерзімді сенімді жұмыс үшін герметикалық TO46 металл қаптамалары бар.
· 1мм белсенді аймақ диаметрі
· Кең спектрлік жауап диапазоны: 900нм-1650нм
· Жоғары жауаптылық: 1310 нмде әдеттегі 0,9А/Вт, 1550нмде 0,95А/Вт
· Төмен күңгірт ток және төмен өту сыйымдылығы
· Шағын TO46 герметикалық металл қаптама
· Екі терезе опциясы: ілінісу тиімділігін арттыру үшін шар объективі (BL), бос кеңістікті анықтау үшін тегіс терезе (FW)
· Оптикалық қуат есептегіштері және оптикалық қуатты бақылау жүйелері
· Оптикалық талшықты сынақ және өлшеу жабдығы
· EDFA және оптикалық күшейткіш қуатын бақылау
· NIR спектроскопиясы және оптикалық зондтау жүйелері
· Бос кеңістікті оптикалық анықтау қолданбалары
· Оптикалық құрамдас сипаттама және калибрлеу
· Фотоника аспаптары және OEM интеграциясы
|
Параметр |
Таңба |
Рейтинг |
Бірлік |
|
Кері кернеу |
VRmax |
20 |
V |
|
Жұмыс корпусының температурасы |
ТОП |
-40 ~ +85 |
°C |
|
Сақтау температурасы |
TST |
-55 ~ +120 |
°C |
|
Параметр |
Таңба |
Сынақ шарты |
Мин. |
Түр. |
Макс. |
Бірлік |
|
Белсенді аймақтың диаметрі |
φ |
- |
- |
1 |
- |
мм |
|
Спектрлік жауап диапазоны |
λ |
- |
900 |
- |
1650 |
nm |
|
Жауаптылық 1310 нм |
R |
- |
0.85 |
0.9 |
- |
A/W |
|
1550нм-де жауап беру |
R |
- |
- |
0.95 |
- |
A/W |
|
Жұмыс кернеуі |
V |
VR = -5 В |
- |
- |
-5 |
V |
|
Қараңғы ағын |
Id |
VR = -5 В |
- |
1.5 |
5.0 |
нА |
|
Түйіспе сыйымдылығы |
C |
VR = -5 В, f = 1 МГц |
- |
50 |
80 |
pF |
|
3дБ өткізу қабілеттілігі |
Bw |
VR = 0V, RL = 50Ω |
- |
40 |
- |
МГц |
Пакет түрі: TO46 герметикалық металл пакеті

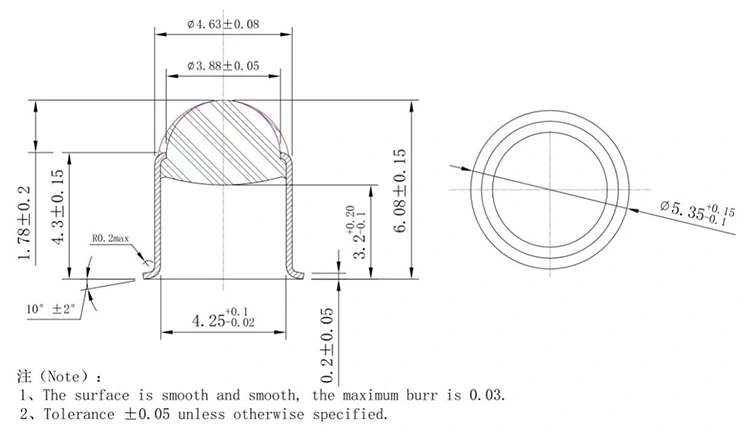

Шар линзасы:
Тегіс терезе:
BPD - X X TO XX - X - X
Мысал: BPD-1STO46B-FW
|
Өріс |
Код |
Сипаттама |
|
Өнім сериясы |
BPD |
Қорап фотодиодтар сериясы |
|
Белсенді аумақ өлшемі |
1S |
1S = 1мм диаметрі (1S=1мм, 2S=2мм, 3S=3мм, 5S=5мм) |
|
Пакет түрі |
TO46 |
TO46 герметикалық металл қаптама |
|
Ішкі түрі |
B |
B типті түйреуіш |
|
Терезе түрі |
BL / FW |
BL = шар объективі; FW = Тегіс терезе |
A: BPD-1STO46B-BL түсетін жарықты 1 мм белсенді аймаққа шоғырландыру арқылы оптикалық байланыс тиімділігін арттыратын шарикті линза терезесімен жабдықталған. Ол талшықты байланыстырылған оптикалық сигналдар, бағытталған сәулелер және оптикалық қуатты өлшеу және талшықты-оптикалық сынақ жабдығы сияқты қосылуға төзімділікті қажет ететін қолданбалар үшін қолайлы.
BPD-1STO46B-FW басқа сәуле профилін сақтау маңызды болып табылатын бос кеңістіктегі оптикалық анықтау және өлшеу қолданбалары үшін тікелей оптикалық интерфейсті қамтамасыз ететін оптиканы фокустаусыз жалпақ оптикалық терезені ұсынады.
Екі нұсқа да бірдей InGaAs PIN фотодиод чипін және TO46 герметикалық пакетін пайдаланады, ал оптикалық терезе конфигурациясын біріктіру әдісі мен қолдану талаптарына сәйкес таңдауға болады.
A: Бұл InGaAs PIN фотодиод 1310 нм және 1550 нм байланыс жолақтарын қоса, жиі қолданылатын оптикалық толқын ұзындығын қамтитын 900 нм-ден 1650 нм-ге дейінгі кең жақын инфрақызыл спектрлік жауап диапазонын қамтамасыз етеді. Жауаптылық 1310нм (типтік 0,9А/В) және 1550нм (типтік 0,95А/Вт) бойынша көрсетілген. Ол оптикалық қуатты өлшеу, лазерлік бақылау, оптикалық зондтау және сенімді NIR анықтауды қажет ететін аспаптық қолданбалар үшін жарамды.
A: 1 мм InGaAs PIN фотодиод TO46 үшін MOQ 1 дана. Біз ғылыми-зерттеу және тәжірибелік-конструкторлық жұмыстарға арналған жеке бірліктерден құралды өндіруге және OEM бағдарламаларына арналған үлкен көлемдерге дейін икемді тапсырыс мөлшерін қолдаймыз.
A: Иә. Box Optronics сонымен қатар тікелей талшықты қосылымға арналған қосқыш опциялары бар талшықты талшықты InGaAs фотодиод модульдерін ұсынады. Бұл модульдер InGaAs фотодиод чипін талшықты муфтамен біріктіреді, OEM оптикалық құралдар мен талшықты-оптикалық жүйелерге біріктіру үшін қолайлы.
