850нм жоғары қуатты циркулятор

Box Optronics 850 нм жоғары қуатты циркуляторды қамтамасыз етеді, бұл талшықты-оптикалық жүйелерде жарық бағытын дәл басқаруға арналған жоғары өнімді пассивті оптикалық компонент. Бұл 3 портты циркулятор тамаша оптикалық өнімділікті сақтай отырып, оптикалық сигналдарды порттан портқа дәйекті түрде бағыттай отырып, өзара емес жіберуге мүмкіндік береді.

1,0дБ-ге дейін әдеттегі кірістіру жоғалуы, 25дБ типтік жоғары оқшаулау және ең аз 45дБ жоғары қайтару жоғалуы бар бұл циркулятор жоғары қуатты 850нм қолданбалар үшін өте қолайлы. Ол порттар бойынша 500мВт/1Вт/5Вт/10Вт-қа дейінгі жалпы орташа қуатты өңдеуді қолдайды, бұл оны талап етілетін талшықты лазер және күшейткіш жүйелер үшін қолайлы етеді.

58×28×26 мм ықшам қаптамада 780 HP талшықтары бар 850 нм жоғары қуатты циркулятор тұрақтылық пен сенімді ұзақ мерзімді өнімділікті ұсынады.

Негізгі мүмкіндіктер

• Жоғары оқшаулау: 25дБ типтік ең жоғары оқшаулау, 22дБ минимум

• Төмен кірістіру жоғалуы: әдеттегі 1,0 дБ, максимум 1,5 дБ

• Жоғары қайтарымды жоғалту: ең аз 45дБ (Кіріс/Шығыс)

• Төмен поляризацияға тәуелді жоғалту (PDL): ≤0,15дБ

• Жоғары қуатты өңдеу: 500 мВт, 1 Вт, 5 Вт, 10 Вт дейін

• Ең жоғары қуат мүмкіндігі: ns импульстік жұмыс үшін <10кВт

• Жоғары айқаспалы сөйлесуді басу: ең аз 45дБ

• Шағын және берік қаптама дизайны: 58×28×26мм

• Жоғары қуатты қолданбаларға арналған 780-HP талшықты пигтейльдер

• Өте жақсы сенімділік және ұзақ мерзімді тұрақтылық

• 3-портты өзара емес жарық беру

• Жұмыс температурасының кең диапазоны: +10°C - +50°C

Типтік қолданбалар

• Талшықты-оптикалық зондтау жүйелері

• Талшықты-оптикалық аспаптар және сынақ жабдықтары

• 850нм талшықты лазерлік жүйелер

• Биомедициналық бейнелеу және OCT жүйелері

• Ғылыми-зерттеу және тәжірибелік-конструкторлық зертханалар

• Таратылған кері байланыс (DFB) лазерлік қорғаныс

Техникалық сипаттамалар

Оптикалық сипаттамалар (T=25°C)

Механикалық және экологиялық сипаттамалар

*Ескертпе: Жоғарыдағы сипаттамалар қосқыштары жоқ құрылғыларға арналған. Коннекторлары бар құрылғылар үшін өңдеу қуаты 1 Втпен шектелген, кірістіру жоғалуы 0,3 дБ жоғары, қайтару жоғалуы 5 дБ төмен және өшіру коэффициенті 2 дБ төмен.

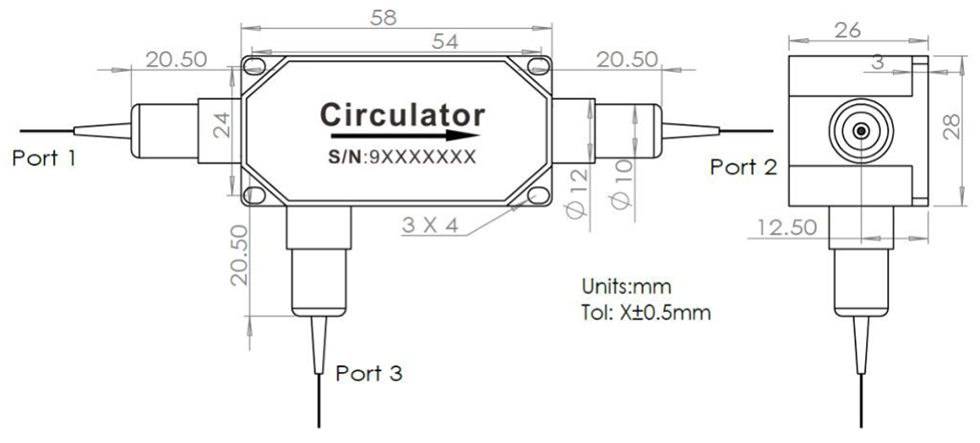

Пакет өлшемдері

850 нм жоғары қуатты циркулятор келесі өлшемдері бар ықшам, берік корпусқа оралған (бірлік: мм):

• Пакет өлшемі: 58 × 28 × 26 мм

• Талшықты шұңқырлары бар 3 портты конфигурация

• Қауіпсіз орнату үшін 4 бекіту тесіктері

• Төзімділік: ±0,5 мм

Порт конфигурациясы

Бұл 3 портты оптикалық циркулятор 1 → 2 → 3 → 1 тізбегі бойынша бір бағытты оптикалық сигналды бағыттауға мүмкіндік береді:

• 1-порт → 2-порт: кірістіру жоғалтуы төмен алға жіберу

• 2-порт → 3-порт: кері шашыраған/шағылысқан сигналдарды бағыттау

• 3-порт → 1-порт: кері жолдарда жоғары оқшаулауды сақтай отырып, айналым циклін аяқтайтын алға жіберу

Құрылғы іргелес емес порттар арасында бағытталған сигналдың таралуын және тиімді оқшаулауды қамтамасыз ету үшін өзара емес оптикалық дизайнды пайдаланады, бұл оны талшықты анықтау, лазерлік қорғау және оптикалық өлшеу жүйелері үшін өте қолайлы етеді.

Жұмыс принципі

850нм жоғары қуатты оптикалық циркулятор оптикалық сигналдарды ретті 1 → 2 → 3 → 1 бағытта бағыттайтын, талшықты-оптикалық жүйелерде бағытталған сигналдарды басқаруға мүмкіндік беретін пассивті көп портты өзара емес құрылғы болып табылады.

Құрылғы поляризацияға тәуелді оптикалық бағыттау компоненттерімен біріктірілген Фарадей айналу эффектісіне негізделген.

Жұмыс принципі:

•Faraday Rotator: таралу бағытына тәуелсіз бекітілген өзара емес поляризациялық айналуды (әдетте 45°) енгізеді

•Поляризацияны бағыттау оптикасы: поляризация күйіне негізделген тікелей оптикалық сигналдар

•Өзара емес жіберу: кері таралу жолдары арасындағы жоғары оқшаулаумен бағытталған сигналды бағыттауды қамтамасыз етеді

Негізгі функциялар:

•Алға және артқа таралатын оптикалық сигналдарды бөледі

•Лазер көздерін кері шағылысудан қорғайды

•Оптикалық талшықты зондтау және лазерлік жүйелерде екі бағытты жұмыс істеуге мүмкіндік береді

•Өлшеу және сезу архитектурасында сигналды бағыттауды қолдайды

Неліктен Box Optronics таңдау керек?

•Жіберу алдында 100% тестілеу арқылы сапаны қатаң бақылау

• Тұрақты жаппай жеткізу мүмкіндігі бар бәсекеге қабілетті баға

•Толқын ұзындығы, қуат, талшық және қосқыштар үшін икемді теңшеу опциялары

•7×24 сағат техникалық қолдау және жылдам жауап беру

• Бағалау үшін қол жетімді сынақ үлгісі

•DHL, UPS және FedEx жедел жеткізілімімен жаһандық жеткізу

Тапсырыс беру туралы ақпарат

Модельдік номенклатура

HPCIR - XXX - X - X - X - X - XX - XX

Мысал: HPCIR - 850 - 1 - 1 - 1 - 0 - 10 - FA

850 нм жоғары қуатты циркулятор, 780-HP талшық, 900 мкм бос түтік, 1 м талшық ұзындығы, 58x28x26 мм пакет, 10 Вт өңдеу қуаты, FC/APC қосқышы

Қолжетімді теңшеу опциялары

•Орталық толқын ұзындығы: 830нм, 850нм, басқа толқын ұзындығы сұрау бойынша қол жетімді

• Қуат рейтингі: 500 мВт, 1 Вт, 5 Вт, 10 Вт, жоғарырақ қуат таңдамалы дизайн үшін қолжетімді

•Талшық түрі: 780-HP, басқа арнайы талшықтар

•Талшық ұзындығы: 0,5м, 0,8м, 1м, 1,5м, 2м (арнайы ұзындықтар қол жетімді)

•Пигтейл түрі: 250 мкм жалаңаш талшық, 900 мкм бос түтік, 3,0 мм бос түтік

•Қосқыш түрі: FC/UPC, FC/APC, SC/APC, LC/APC немесе реттелетін қосқыштар

•Бума өлшемі: Стандартты 58x28x26мм немесе реттелетін бума өлшемдері

•4 портты циркуляциялық конфигурациялар сұрау бойынша қол жетімді

Жеке талаптар үшін біздің сату тобына хабарласыңыз.

Деректер парағы және сынақ есебі

Әрбір 850 нм жоғары қуатты циркулятор өлшенген өнімділік параметрлерін құжаттайтын кешенді сынақ есебімен бірге жеткізіледі. Деректер парағының PDF файлында егжей-тегжейлі сипаттамалар мен өнімділік қисықтары бар.

• Әр блокпен бірге жеке сынақ есебі

Деректер парағы

Баға ұсыну және төлеу шарттары

Дәйексөз шарттары

•EXW (Ex Works): DHL/UPS/FedEx тіркелгіңіз болса ұсынылады. Біз сіздің тіркелгіңізді пайдалана отырып жеткіземіз; жеткізу ақысы бізден алынбайды.

•DAP (Жеткізу орнында): Курьерлік шотыңыз болмаса, біз алдын ала төленген жүкпен тасымалдауды ұйымдастыра аламыз.

•Басқа шарттар: Талқылау үшін бізге хабарласыңыз.

Төлем шарттары

•PayPal: үлгілер мен шағын тапсырыстар үшін жылдам және қауіпсіз төлем

•T/T (банктік аударым): қалыпты өндірістік тапсырыстар үшін стандартты төлем әдісі

•Alibaba Trade Assurance: Сатып алушы кепілдігімен онлайн транзакциялар үшін тапсырысты қауіпсіз қорғау

•Икемді төлем шарттары: ұзақ мерзімді немесе стратегиялық серіктестер үшін келісуге болады

Тоқтау

•Стандартты өндіріс: ~10-15 жұмыс күні

•Арнаулы конфигурациялар: 15-20 жұмыс күні

•Тапсырыстар көлемі: Өндіріс кестесін білу үшін хабарласыңыз

•Халықаралық жеткізу: ~3-5 жұмыс күні (DHL/UPS/FedEx экспресс)

•Жылдам қызмет: сұраныс бойынша қол жетімді

Операциялық ескертпелер және өңдеу

ESD қорғанысы

Оптикалық циркуляторлар пассивті құрылғылар болғанымен, өнімділік пен сенімділікті сақтау үшін дұрыс өңдеу қажет.

•Таза, шаңсыз бетпен жұмыс істеңіз

•Талшықтың шеткі жақтарына тікелей тимеңіз

•Қолданбаған кезде қосқыштардағы шаң қақпақтарын сақтаңыз

• Қолдану және орнату кезінде тиісті ESD қорғанысын пайдаланыңыз

Талшықты өңдеу

•Талшықтың шамадан тыс майысуын болдырмаңыз

•Талшық ұштарын тартпаңыз немесе бұрамаңыз

• Қосар алдында талшықты қосқыштарды тазалаңыз

•Қосқыш пайдаланылмаған кезде әрқашан шаң қақпақтарын пайдаланыңыз

• Қолданар алдында талшықтың соңғы бетін зақымданбағанын тексеріңіз

Қуатты өңдеуді қарастыру

•Жалпы кіріс қуаты номиналды максимумнан аспайтынына көз жеткізіңіз

• Шамадан тыс жүктемені болдырмау үшін дұрыс қуат бақылауын пайдаланыңыз

•Жоғары қуат деңгейлерінде жылуды дұрыс таратуға мүмкіндік беріңіз

•Жоғары қуат үздіксіз жұмыс істеу үшін жылу қабылдағышқа орнатыңыз

•Ескертпе: Коннектормен жабдықталған құрылғыларда қуатты пайдалану азаяды (макс. 1 Вт)

• Ең жоғары қуат көрсеткіштерінен асуы мүмкін кенеттен қуат өсулеріне жол бермеңіз

Орнату және монтаждау

•4 монтаждау тесіктерін пайдаланып циркуляторды мықтап орнатыңыз

•Қосымша шығынды азайту үшін дұрыс туралауды қамтамасыз етіңіз

•Талшықты иілу радиусы үшін жеткілікті орын қалдырыңыз

•Сенімділік үшін берілген температура диапазонында жұмыс істеңіз (+10°C - +50°C)

•Талшық ұштарында механикалық кернеуден аулақ болыңыз

•Дұрыс сигналды бағыттау үшін порттың дұрыс бағдарлануын қамтамасыз етіңіз
