850нм жоғары қуатты оптикалық изолятор

Box Optronics 850 нм жоғары қуатты оптикалық изоляторды қамтамасыз етеді, оптикалық жүйелерді кері шағылысудан қорғауға арналған пассивті оптикалық компонент. Бұл жоғары өнімді оқшаулағыш 35 дБ-ге дейін ерекше оқшаулаумен, 0,8 дБ әдеттегі кірістіру жоғалтуымен ерекшеленеді және 500 мВт/1 Вт/5 Вт/10 Вт орташа қуатқа дейін жоғары қуатты өңдеуді қолдайды.

58×28×26 мм ықшам қаптамада 780HP талшықты шұңқырлары бар бұл оқшаулағыш талап етілетін қолданбалар үшін керемет сенімділік пен тұрақтылықты қамтамасыз етеді. Талшықты лазерлерге, OCT жүйелеріне, оптикалық күшейткіштерге немесе сынақ аспаптарына қарамастан, Box Optronics қатаң сапа бақылауымен және жаһандық техникалық қолдаумен қамтамасыз етілген жоғары сапалы оқшаулағыштарды ұсынады.

Негізгі мүмкіндіктер

● Жоғары оқшаулау: 35дБ дейін әдеттегі ең жоғары оқшаулау

● Төмен кірістіру жоғалуы: әдеттегі 0,8 дБ, максимум 1,2 дБ

● Жоғары қайтарымды жоғалту: 45дБ

● Поляризацияны қолдайтын нұсқалар үшін жоғары өшу коэффициенті

● Жоғары қуатты өңдеу: 500мВт/1Вт/5Вт/10В орташа қуат

● Төмен поляризацияға тәуелді жоғалту (PDL): <0,15дБ

● Шағын және берік пакет дизайны

● SM талшықтары/PM талшықтары/ немесе басқа талшықтар

● Жоғары сенімділік және ұзақ мерзімді тұрақтылық

● Жұмыс температурасының кең диапазоны: -40°C және +85°C

Типтік қолданбалар

● Оптикалық сынақ және өлшеу құралдары

● 840нм/850нм Оптикалық когерентті томография (OCT) жүйелері

● 850нм талшықты лазер жүйелері және тұқым көздері

● талшықты-оптикалық зондтау жүйелері (интерферометриялық зондтау)

● Зерттеу және әзірлеу зертханалары

● Биомедициналық бейнелеу және диагностика

Техникалық сипаттамалар

Оптикалық сипаттамалар (T=25°C)

Механикалық және экологиялық сипаттамалар

Өнім мәліметтері

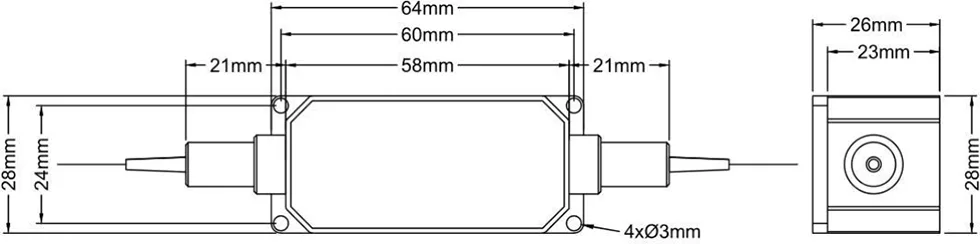

Пакет өлшемдері

Оқшаулағыш келесі өлшемдері бар ықшам, берік пластик  корпусқа оралған (бірлік: мм):

Жұмыс принципі

850 нм жоғары қуатты талшықты байланыстырылған оптикалық изолятор - талшыққа негізделген жүйелерде кері шағылысуларды блоктай отырып, алға оптикалық сигналдардың өтуіне мүмкіндік беретін өзара емес жарық беруді қамтамасыз ететін пассивті оптикалық компонент.

Құрылғы поляризациялық оптикамен біріктірілген Фарадей айналу эффектісіне негізделген және әртүрлі оптикалық жүйелерге икемді біріктіруге мүмкіндік беретін бір режимді талшық (SMF) және поляризацияны қолдаушы талшық (PMF) нұсқаларында қол жетімді.

● Алға бағыт: жарық кірістіру кезінде аз шығынмен өтеді

● Кері бағыт: кері шағылысқан жарық жоғары оқшаулаумен блокталған

● Лазерлік диодтар мен күшейткіштерді кері шағылысу әсерінен болатын зақым мен шуылдан қорғайды

● Жүйе тұрақтылығын жақсартады және шудың қарқындылығын (RIN) азайтады

Неліктен Box Optronics таңдау керек?

● ✓ Жіберер алдында 100% сынақтан өткізілетін қатаң сапаны бақылау

● ✓ Тұрақты жаппай жеткізу мүмкіндігі бар бәсекеге қабілетті баға

● ✓ Толқын ұзындығы, қуат және талшық үшін икемді теңшеу опциялары

● ✓ 7×24 сағат техникалық қолдау және жылдам жауап беру

● ✓ Бағалау үшін қол жетімді сынақ үлгісі

● ✓ DHL, UPS, FedEx жедел жеткізілімі арқылы жаһандық жеткізу

Тапсырыс беру туралы ақпарат

Модельдік номенклатура

HPIS/HPMIS - XXX -X - X - X - X - XX - XX

Мысалы:HPIS -850 -0 -1 -1 -0 -00- FA

850нм жоғары қуатты оптикалық изолятор, SM талшығы, 900um бос түтік, 1м талшық ұзындығы, өлшемі: 58x28x26mm, 500mW өңдеу қуаты, FC/APC қосқышы

Қолжетімді теңшеу опциялары

● Орталық толқын ұзындығы: 850нм, 980нм, 1030нм, 1064нм, 1310нм, 1550нм

● Қуат деңгейі: 0,5 Вт, 1 Вт, 2 Вт, 5 Вт, 10 Вт, жоғарырақ қуат қолжетімді

● Талшық түрі: 780HP, SMF-28, PM1550, басқа арнайы талшықтар

● Талшық ұзындығы: 0,5м, 1м, 1,5м, 2м (арнайы ұзындықтар)

● Шошқа түрі: 900м бос түтік, 3,0 мм бос түтік, жалаң талшық

● Пакет өлшемі: стандартты немесе реттелетін бума өлшемдері

Жеке талаптар үшін біздің сату тобына хабарласыңыз:

Электрондық пошта: sales06@boxoptronics.com

Тел: +86-13322933691

Веб-сайт: www.boxphotoniks.com

Деректер парағы және сынақ есебі

Әрбір құрылғы өлшенген өнімділік параметрлерін құжаттайтын кешенді сынақ есебімен бірге жеткізіледі. Деректер парағының PDF файлында егжей-тегжейлі сипаттамалар бар.

● Әр бірлікке жеке сынақ есебі кіреді

Деректер парағы

Баға ұсыну және төлеу шарттары

Дәйексөз шарттары

● EXW (Ex Works): DHL/UPS/FedEx тіркелгіңіз болса ұсынылады. Біз сіздің тіркелгіңізді пайдалана отырып жеткіземіз; жеткізу ақысын бізден алмаймыз.

● DAP (Орында жеткізіледі): Курьерлік есептік жазбаңыз болмаса, біз алдын ала төленген жүкпен жеткізуді ұйымдастыра аламыз.

● Басқа шарттар: талқылау үшін бізге хабарласыңыз.

Төлем шарттары

● PayPal: үлгілер мен шағын тапсырыстар үшін жылдам және қауіпсіз төлем

● T/T (банк аударымы): қалыпты өндірістік тапсырыстар үшін стандартты төлем әдісі

● Alibaba сауда кепілдігі: сатып алушы кепілдігімен онлайн транзакциялар үшін тапсырысты қауіпсіз қорғау

● Икемді төлем шарттары: ұзақ мерзімді немесе стратегиялық серіктестер үшін келісуге болады

Тоқтау

● Стандартты өндіріс: ~10 жұмыс күні

● Арнаулы конфигурациялар: 15-20 жұмыс күні

● Тапсырыстар көлемі: Өндіріс кестесін білу үшін хабарласыңыз

● Халықаралық жеткізу:~3-5 жұмыс күні (DHL/UPS/FedEx экспресс)

● Жылдам қызмет: сұрау бойынша қолжетімді (қосымша ақы алынуы мүмкін)

Операциялық ескертпелер және өңдеу

ESD қорғанысы

Оптикалық оқшаулағыштар пассивті құрылғылар болғанымен, өнімділік пен сенімділікті сақтау үшін әлі де дұрыс өңдеу қажет.

● Ластануды болдырмау үшін таза, түксіз қолғаптармен ұстаңыз

● Таза, шаңсыз бетте жұмыс істеңіз

● Талшықтың соңғы беттеріне тікелей тимеңіз

● Қолданбаған кезде қосқыштардағы шаң қақпақтарын ұстаңыз

Талшықты өңдеу

● Талшықтың шамадан тыс майысуын болдырмаңыз (ең аз иілу радиусы: 30 мм)

● Талшықтарды тартпаңыз немесе бұрамаңыз

● Қосар алдында талшықты қосқыштарды изопропил спиртімен тазалаңыз

● Қосқыш пайдаланылмаған кезде әрқашан шаң қақпақтарын пайдаланыңыз

● Қолданар алдында талшықтың соңғы бетін зақымданбағанын тексеріңіз

● Созылу жүктемесінің максималды көрсеткішінен аспаңыз

Қуатты өңдеуді қарастыру

● Кіріс қуаты номиналды максимумнан аспайтынына көз жеткізіңіз

● Артық жүктемені болдырмау үшін дұрыс қуат бақылауын пайдаланыңыз

● Жоғары қуат деңгейлерінде жылуды дұрыс таратуға мүмкіндік беріңіз

● Жоғары қуат үздіксіз жұмыс істеу үшін жылытқышқа орнатыңыз

Орнату және монтаждау

● Оқшаулағышты 4 бекіту саңылауын пайдаланып сенімді түрде орнатыңыз

● Қосымша шығынды азайту үшін дұрыс туралауды қамтамасыз етіңіз

● Талшықты иілу радиусы үшін жеткілікті орын қалдырыңыз

● Operate within the specified temperature range for reliability

● Талшық ұштарында механикалық кернеуді болдырмаңыз

Сапаны қамтамасыз ету және сатудан кейінгі қызмет көрсету

Кепілдік мерзімі

Box Optronics бұл өнімге сатып алынған күннен бастап 12 ай бойына материалдар мен өңдеу ақауларының болмауына кепілдік береді. Кепілдік мерзімі ішінде біз ақаулы өнімдерді өз қалауымыз бойынша тегін жөндейміз немесе ауыстырамыз.

Кепілдік алып тастаулар

Келесі шарттар тегін кепілдікке жатпайды:

● Табиғи факторлардың (найзағай, су тасқыны, т.б.) немесе қоршаған орта әсерінен болатын зиян

● Дұрыс жұмыс істемеу немесе пайдаланушы дұрыс пайдаланбау салдарынан ақаулар

● Адам қателігінен туындаған айқын физикалық зақым

● Рұқсат етілмеген бөлшектеу, өзгерту немесе жөндеу әрекеттері

●  Корпустағы өзгертілген немесе толық емес кепілдік белгілері

● Жіберілгеннен кейін тасымалдау кезінде зақымдану немесе жоғалту

● Ең жоғары қуат көрсеткіштерінен немесе жұмыс жағдайларынан асып кеткен зақым

Сатудан кейінгі қолдау

● Жылдам жауап беру уақыты: жұмыс күндері 24 сағат ішінде

● Қашықтан ақауларды жою және қолданбаны қолдау

● Ақылы техникалық қызмет көрсету қызметі кепілдік мерзімінен кейін қолжетімді

● Арнаулы техникалық кеңес беру қызметтері
