H2S газды анықтауға арналған 1582нм DFB лазері

Box Optronics реттелетін диодты лазерлік абсорбциялық спектроскопияны (TDLAS) пайдаланып күкіртті сутегін (H2S) анықтауға арналған 1582нм+/-1нм таратылған кері байланыс лазерін ұсынады. H2S газды анықтауға арналған 1582 нм DFB лазері біріктірілген термоэлектрлік салқындатқышы (TEC), 10 кОм термисторы, монитор фотодиоды және кірістірілген оптикалық изоляторы бар салалық стандартты 14 істікшелі көбелек қаптамасында орналасқан, 1582 нм температура тұрақтылығын қамтамасыз етеді коэффициенті, 0,01нм/мА ток коэффициенті) және корпустың кең температура диапазонында сенімді жұмыс.

Сұрау жіберу

Өнім Сипаттамасы

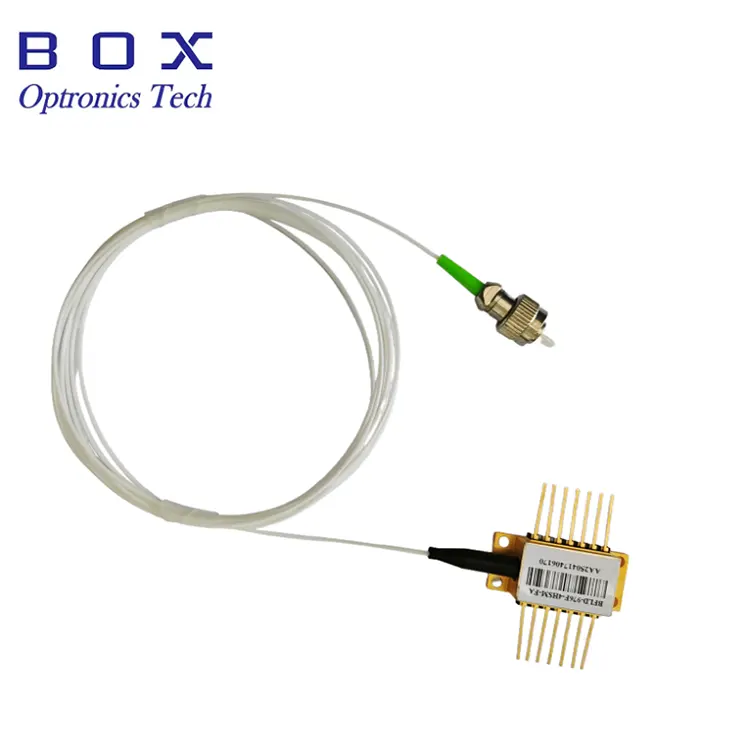

Өнімге шолу - H2S газды анықтауға арналған 1582нм DFB лазері

Box Optronics шығарған H2S газды анықтауға арналған 1582 нм DFB лазері күкіртті сутегін (H₂S) анықтауға және талшықты-оптикалық зондауға арналған жоғары өнімді MQW таратылған кері байланыс лазері болып табылады. Толқын ұзындығының дәлдігі +/-1 нм, толқын ұзындығы диапазоны 1581–1583 нм және SM немесе PM талшығы арқылы 10 мВт минималды оптикалық шығыс қуатын береді. Біріктірілген TEC және 10kΩ термистор толқын ұзындығын тұрақтандыруды қолдайды, ал толқын ұзындығы 0,01нм/мА ток коэффициенті толқын ұзындығын дәл реттеуге мүмкіндік береді. ≥30дБ оптикалық изолятор кері шағылысуларды азайтады және екі түйреуіш опциясы бар 14 істікшелі көбелек пакеті икемді жүйе интеграциясын қамтамасыз етеді.

Негізгі мүмкіндіктер - H2S газды анықтауға арналған 1582 нм DFB лазері

· Орталық толқын ұзындығы: 1582нм , +/-1нм WL төзімділігі (диапазон 1581–1583нм )

· Жоғары оптикалық шығыс қуаты: 10мВт / 20мВт

· Жоғары бүйірлік режимді басу коэффициенті: ≥35дБ минимум, 40дБ типтік (CW)

· Кірістірілген оптикалық изолятор: ≥30дБ оқшаулау

· Толқын ұзындығын тұрақтандыруға арналған біріктірілген термоэлектрлік салқындатқыш (TEC) және 10 кОм термистор

· Өнеркәсіптік стандартты 14 істікшелі көбелек пакеті, 1 типті және 2 типті түйреуіш опциялары

· SM талшық немесе PM талшықты пигтейль

Әдеттегі қолданбалар - H2S газды анықтауға арналған 1582нм DFB лазері

· TDLAS көмегімен күкіртті сутегі (H2S) газын анықтау және бақылау

· H2S анықтауға арналған толқын ұзындығы модуляциясының спектроскопиясы (WMS).

· Өндірістік H₂S қауіпсіздігі және қоршаған ортаны бақылау

· Мұнай және газ, химиялық және ағынды сулар газын талдау

· Процесс газын бақылау және шығарындыларды талдау

· NIR спектроскопиясы және газды талдау құралдары

· H₂S газ анализаторлары мен өнеркәсіптік қауіпсіздік жүйелеріне OEM интеграциясы

Өнім сипаттамалары - H2S газды анықтауға арналған 1582нм DFB лазері

Абсолютті максималды рейтингтер

Параметр	Таңба	Шарт	Мин.	Түр.	Макс.	Бірлік
Сақтау температурасы	Ц	-	-40	-	85	°C
Жұмыс корпусының температурасы	Жоғарғы	-	-20	-	70	°C
Алға ток	ЕГЕР	CW	-	-	200	мА
Лазерлік кері кернеу	VLR	-	-	-	2	V
PD алға ток	IFPD	-	-	1.1	5	мА
PD кері кернеуі	VRPD	-	-	5	10	V
TEC ток	ITEC	-	-	0.8	1.5	A
TEC кернеуі	VTEC	-	-	1.5	3.5	V

Электроптикалық сипаттамалар (T = 25°C лазер температурасы)

Параметр	Таңба	Сынақ шарты	Мин.	Түр.	Макс.	Бірлік
Орталық толқын ұзындығы	λc	TL=15~35°C, CW	1581	1582	1583	nm
Оптикалық шығыс қуаты	PO	-	10	-	-	мВт
Шекті ток	ITH	-	-	10	35	мА
Еңістің тиімділігі	η	CW, PO=5мВт	0.05	0.11	0.2	мВт/мА
Жұмыс тогы	Iop	PO=10mW, CW	-	100	120	мА
Спектрлік сызық ені	LW	FWHM	-	3	-	МГц
Лазерлік алға кернеу	В.Ф	CW, PO=10mW	-	1.2	3.0	V
Қараңғы токты бақылау	ID	-	-	-	0.1	мкА
Өткізу қабілеті (-3дБ)	BW	-	-	2.5	-	ГГц
Бүйірлік режимді басу коэффициенті	SMSR	CW	35	40	-	дБ
Оптикалық оқшаулау	-	-10	30	-	-	дБ
Шудың салыстырмалы қарқындылығы	RIN	CW, PO=5мВт	-	-145	-	дБ/Гц
TEC Температураны орнату	Ц	-	15	-	35	°C
Кіріс кедергісі	ЗИН	-	22	25	28	Ω
Термисторлық ток	ITC	-	10	-	100	мкА
Термистор кедергісі	RTH	TL=25°C	9.5	10	10.5	кОм
TEC ток	ITEC	TL=25°C, TC=70°C	-	-	1.5	A
TEC кернеуі	VTEC	TL=25°C, TC=70°C	-	-	3.5	V
TEC сыйымдылығы	ΔT	Tc=70°C	-	-	50	°C
Толқын ұзындығының ауытқуы (EOL)	Δλ	25 жыл өмір сүру	-	-	±0,1	nm
Толқын ұзындығының температуралық коэффициенті	Δλ/ΔT	TEC 15°C - 35°C	-	0.09	-	нм/°C
Толқын ұзындығының ток коэффициенті	Δλ/ΔI	-	-	0.01	-	нм/мА

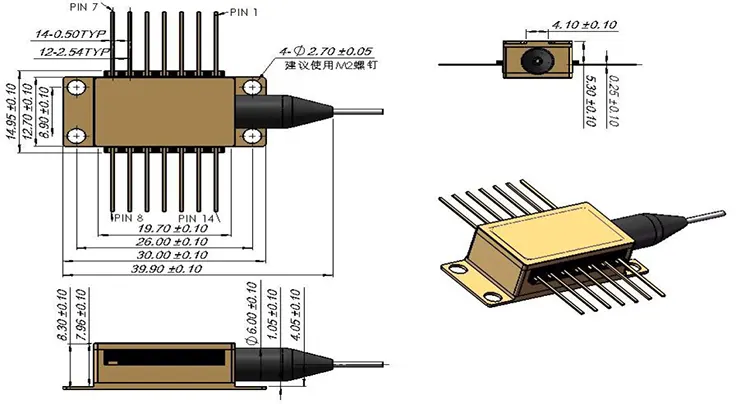

Пакет және түйреуіш анықтамасы - H2S газды анықтауға арналған 1582нм DFB лазері

1 пин конфигурациясын теріңіз

Pin	Сипаттама	Pin	Сипаттама
1	Термистор	14	NC (байланыс жоқ)
2	Термистор	13	Лазерлік анод (+)
3	Лазерлік тұрақты ығысу (катод) (-)	12	Лазерлік радиожиілік катод (-)
4	PD мониторының аноды (-)	11	Лазерлік анод (+)
5	PD мониторының катоды (+)	10	NC (байланыс жоқ)
6	TEC (+)	9	Кейс негізі
7	TEC (-)	8	Кейс негізі

2 істікшелі конфигурацияны теріңіз

Pin	Сипаттама	Pin	Сипаттама
1	TEC (+)	14	TEC (-)
2	Термистор	13	Кейс негізі
3	PD мониторының аноды (-)	12	NC (байланыс жоқ)
4	PD мониторының катоды (+)	11	Лазерлік катод (-)
5	Термистор	10	Лазерлік анод (+)
6	NC (байланыс жоқ)	9	NC (байланыс жоқ)
7	NC (байланыс жоқ)	8	NC (байланыс жоқ)

Тапсырыс туралы ақпарат - H2S газды анықтауға арналған 1582нм DFB лазері

Модельдік номенклатура

BFLD - XXXX - XX - XX - XX (-X)

Мысал: BFLD-1582-10SM-FA

Өріс	Код	Сипаттама
Лазер түрі	BFLD	DFB лазерлік диодтар сериясы
Толқын ұзындығы	1582	1582нм (сонымен қатар қол жетімді: 1310, 1550, CWDM, басқа толқын ұзындықтары)
Шығу қуаты	10	10 мВт (сонымен қатар қол жетімді: 20 мВт, теңшелген)
Талшық түрі	SM / PM	SM = Бір режимді (SMF-28e); PM = Поляризацияны сақтау
Қосқыш түрі	FA / SA	FA = FC/APC; SA = SC/APC; Басқа қосқыштар қол жетімді
Белгілеу	NULL / 2	NULL = 1-түр (әдепкі); 2 = 2 түрі

Деректер парағы және сынақ парағы - H2S газды анықтауға арналған 1582нм DFB лазері

деректер парағы

сынақ парағы

Жиі қойылатын сұрақтар (ЖҚС)

С: Неліктен 1582 нм H₂S газды зондтау үшін қолайлы?

A: 1582нм толқын ұзындығы аймағында H₂S сіңіру мүмкіндіктері бар және DFB лазерлері мен TDLAS/QEPAS әдістерін пайдаланып H₂S ізін анықтау үшін көрсетілді. TDLAS жүйесінде лазердің толқын ұзындығы мақсатты сіңіру сызығы бойынша сканерленеді және нәтижесінде алынған абсорбция H₂S концентрациясын анықтау үшін талданады. 1582 нм аймақ стандартты талшықты-оптикалық компоненттермен және жетілген DFB лазерлік технологиясымен үйлесімді. Тар сызық ені және жоғары SMSR спектроскопиялық анықтау үшін толқын ұзындығын дәл басқаруға мүмкіндік береді.

С: Неліктен газ зондтау жүйелері үшін кіріктірілген оптикалық изолятор маңызды?

Ж: Талшықты қосқыштардан, газ ұяшықтарынан, сәуле бөлгіштерден және басқа оптикалық компоненттерден кері шағылысу оптикалық кері байланысты тудыруы мүмкін, бұл шығыс қуатының ауытқуына, режимнің тұрақсыздығына және толқын ұзындығының тұрақсыздығына әкеледі. ≥30дБ оқшаулауы бар кірістірілген оптикалық изолятор оптикалық кері байланысты болдырмайды және тұрақты лазерлік жұмыс пен өлшеудің бастапқы көрсеткіштерін сақтауға көмектеседі. Оның тиімділігі айтарлықтай оптикалық шағылысулары бар талшық негізіндегі TDLAS жүйелерінде әсіресе құнды.

С: Ең аз тапсырыс саны (MOQ) қандай?

A: MOQ - 1 дана. Шағын мөлшерлер ҒЗТКЖ, прототиптеу және бастапқы бағалау үшін қол жетімді, ал үлкен көлемдер газ анализаторын өндіру және OEM бағдарламалары үшін қолдауға болады. Қажетті мөлшерге негізделген бағаны алу үшін біздің сату тобына хабарласыңыз.

С: Басқа газ түрі үшін реттелетін толқын ұзындығын ала аламын ба?

A: Иә. Box Optronics TDLAS және басқа спектроскопиялық қолданбалар үшін газды сіңіру мүмкіндіктеріне сәйкес келетін әртүрлі толқын ұзындықтарындағы DFB лазерлерін ұсынады. Қолжетімді толқын ұзындығы H₂S, CO₂, CH₄, H₂O, CO, NH₃, O₂ және басқа газдарға арналған ерітінділерді қамтиды. Техникалық-экономикалық негіздеме және баға ұсынысы үшін мақсатты газ және толқын ұзындығы талаптары бойынша бізге хабарласыңыз.
