1392нм DFB лазерлік диод TO-CAN

Өнімге шолу -1392нм DFB лазерлік диод TO-CAN

Box Optronics ұсынған 1392 нм DFB лазерлік диод TO-CAN (үлгі: BLD-D1392.5TO60-AL) ортаңғы толқын ұзындығы 1392,5 нм (1391,5–1393,5 нм) және фокусы 5 мм асфералық линза арқылы 5 мВт оптикалық шығысымен ерекшеленеді. Бос кеңістіктегі оптикалық байланыстыруға арналған, бұл 1392 нм DFB лазерлік диод газ ұяшықтарын біріктіруге, газды талдауға және оптикалық зондтау жүйесін біріктіруге жарамды.

Біріктірілген TEC және термистор толқын ұзындығын тұрақтандыру үшін температураны бақылауды қолдайды. 6 істікшелі конфигурациясы бар герметикалық TO60 металл пакеті газ анализаторлары мен өнеркәсіптік оптикалық зондтау құралдары үшін ықшам және берік форма факторын қамтамасыз етеді.

Негізгі мүмкіндіктер -1392нм DFB лазерлік диод TO-CAN

· Орталық толқын ұзындығы: 1392,5нм (диапазон 1391,5–1393,5нм),+/-1нм жоғары толқын ұзындығы дәлдігі

· Жоғары оптикалық шығыс қуаты: ең аз 5 мВт

· Төмен шекті ток

· Кіріктірілген термоэлектрлік салқындатқыш (TEC), термистор

· Асфералық линза шығысы бар ықшам TO60 герметикалық қаптама

Типтік қолданбалар-1392нм DFB лазерлік диод TO-CAN

· TDLAS көмегімен су буын (H₂O) анықтау

· Бос кеңістіктегі газ жасушаларының спектроскопиясы

· Газ анализаторларына арналған 1392нм DFB лазер көздері

· Өндірістік процестің ылғалдылығын бақылау

· Оптикалық газды анықтау және спектроскопиялық құралдар

· Фотониканы зерттеу және OEM газ талдау жүйелері

Өнім сипаттамалары -1392нм DFB лазерлік диод TO-CAN

Абсолютті максималды рейтингтер

Электроптикалық сипаттамалар (T = 25°C)

TEC сипаттамалары

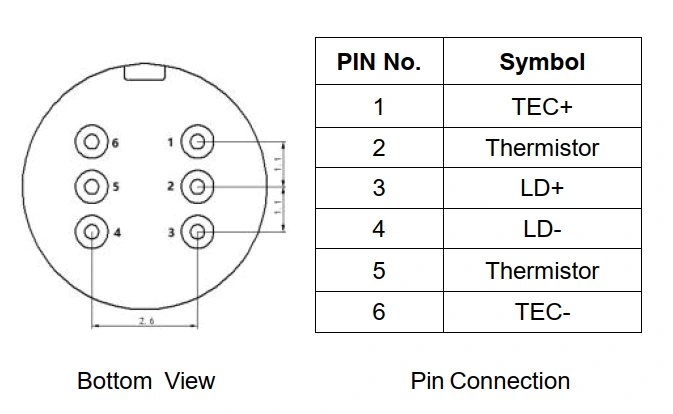

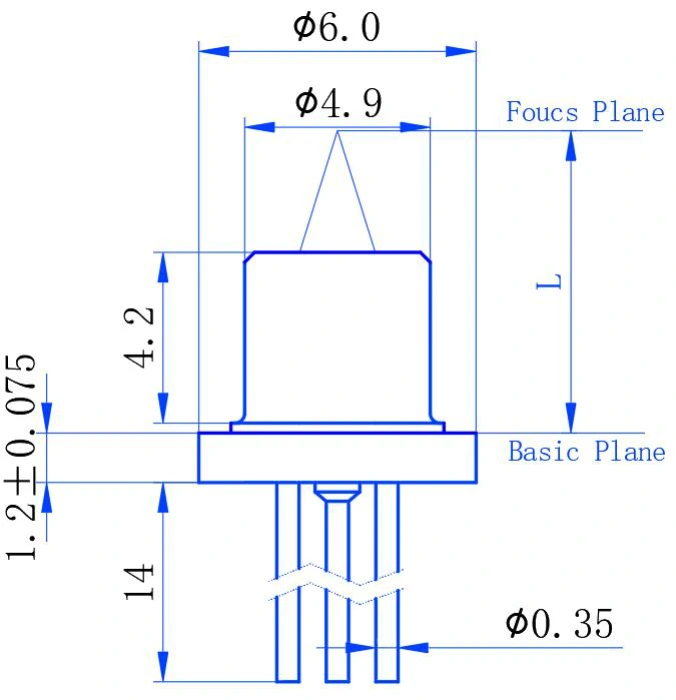

Пакет және PIN анықтамасы

Тапсырыс туралы ақпарат -1392нм DFB лазерлік диод TO-CAN

Модельдік номенклатура

BLD - D XXXX TO XX - X

Мысал: BLD-D1392.5TO60-AL

Деректер парағы -1392нм DFB лазерлік диод TO-CAN

Деректер парағы

Жиі қойылатын сұрақтар (ЖҚС)

С: 1392 нм DFB лазерімен қандай газды анықтауға болады?

A: 1392нм толқын ұзындығы әдетте су буының (H₂O) абсорбциялық спектроскопиясы үшін пайдаланылады және TDLAS негізіндегі ылғал мен су буын анықтауға қолданылуы мүмкін. Арнайы сіңіру сызығы мен жұмыс жағдайлары газ концентрациясына, оптикалық жол ұзындығына және жүйенің дизайнына негізделген бағалануы керек. Box Optronics сонымен қатар әртүрлі газды анықтау талаптары үшін басқа толқын ұзындықтарындағы DFB лазерлік диодтарын ұсынады.

С: Бұл TO60 DFB лазері мен көбелекке оралған DFB лазерінің айырмашылығы неде?

A: Негізгі айырмашылықтар пакет пішімі, оптикалық интерфейс және құны болып табылады.

TO60 нұсқасында бос кеңістіктегі оптикалық муфтаға арналған біріктірілген TEC, термистор және асфералық линзасы бар ықшам герметикалық металл банка пакеті бар.

Butterfly DFB лазерлері әдетте талшықты тоқыма шығысымен қол жетімді және конфигурацияға байланысты оптикалық изолятор және монитор фотодиод сияқты қосымша функцияларды біріктіруі мүмкін.

Қарапайым пакеті және бос кеңістікті оптикалық шығысымен TO60 нұсқасы газды анықтау және талшықты біріктіру және қосымша біріктірілген функциялар қажет емес басқа қолданбалар үшін үнемді опцияны қамтамасыз етеді. Таңдау қажетті оптикалық байланыстыру әдісіне, пакет өлшеміне және жүйе архитектурасына байланысты.

С: Біріктірілген TEC газды анықтау өнімділігін қалай жақсартады?

A: Біріктірілген TEC және 10 кОм термистор DFB лазері үшін температураны бақылауды қамтамасыз етеді, тұрақты жұмыс жағдайларын сақтауға және температура ауытқуларынан туындаған толқын ұзындығының ауытқуын азайтуға көмектеседі. Температураны бақылау TDLAS жүйелерінде маңызды, себебі лазер толқын ұзындығы мақсатты сіңіру мүмкіндігіне сәйкес келуі керек. TEC спецификациялары лазердің жұмыс температурасының диапазонымен және толық газды зондтау жүйесінің талаптарымен бірге қарастырылуы керек.

Қатысты өнімдер

· 1392нм 10мВт DFB көбелек лазерлік диод

· 760нм 10мВт DFB Butterfly лазерлік диод

· 1512нм 10мВт DFB 14-PIN көбелек лазері

· 1574нм DFB лазерлік диоды CO2 сенсоры үшін

· 1мм белсенді аймақ InGaAs PIN фотодиод

Операциялық ескертпелер және өңдеу

· Лазерлік диодтар – электростатикалық разрядқа (ESD) сезімтал құрылғылар. Өңдеу кезінде тиісті ESD қорғау процедуралары әрқашан сақталуы керек.

· Электростатикалық зақымдануды болдырмау үшін модульдерді кәдімгі жартылай өткізгіш құрылғылармен бірдей өңдеу керек. Қауіпсіз сақтау және тасымалдау үшін модульдер ESD өткізбейтін материалмен қапталған болуы керек.

· Модульдерді ПХД-ге жинау үшін жұмыс үстелін, дәнекерлеу үтікін және адам денесін жерге қосу керек.

· Қолданбаған құрылғыларды ұсынылған сақтау температурасында (-40°C және +85°C) ESD-қауіпсіз қаптамада сақтаңыз.

· Деректер парағында көрсетілген абсолютті максимум рейтингтерден, соның ішінде 100мА максималды тікелей ток пен 2В максималды алға кернеуден аспаңыз.

· Әрқашан токты шектейтін және асқын кернеуден қорғайтын лазерлік диод драйверін пайдаланыңыз.

· Оңтайлы өнімділік пен толқын ұзындығы тұрақтылығы үшін лазерлік жетек тогын қолданбас бұрын TEC температурасын тұрақтандыруды қосыңыз.

· Ластануды болдырмау үшін асфералық линзаның бетіне жалаң саусақтарыңызды тигізбеңіз. Тазалау қажет болса, изопропил спиртін (IPA) және түксіз тампонды пайдаланыңыз.

· Дәнекердің қайта ағу температурасы: 10 секунд ішінде максимум 260°C. Дәнекерлеудің шамадан тыс уақытын немесе температурасын болдырмаңыз.
