Өнімге шолу - оптикалық қуат өлшегіш

Box Optronics оптикалық қуат өлшегіші оптикалық қуатты дәл анықтау және талдау үшін жасалған жоғары өнімді оптоэлектронды өлшеу құралы болып табылады. Жоғары сапалы кремний (Si) және индий галлий арсениді (InGaAs) фотодиодты детекторларға негізделген біздің қуат өлшегіштер ультракүлгін, көрінетін, жақын инфрақызыл және орта инфрақызыл спектрлік диапазондарда дәл, сенімді өлшемдерді береді.

Серияға зертханалық және өндірістік сынақтарға арналған стендтік көп арналы үлгілер (PM-MC-4-B5) және далалық сынақтар мен жердегі калибрлеуге арналған шағын қолдық бір арналы үлгілер (PM-SC-1-HD) кіреді. Барлық құрылғыларда интуитивті сенсорлық экран интерфейстері, нақты уақыттағы статистикалық талдау (ағымдағы, мин, максимум, орташа, шыңнан шыңға, стандартты ауытқу) және компьютер негізіндегі деректерді жинауға және талдауға арналған USB қосылымы бар. Толқын ұзындығының әртүрлі диапазондары мен қуат диапазондарын қолдайтын ауыстырылатын детектор бастиектерімен, біркелкі сәуле жинауға арналған қосымша біріктірілген сфера конструкцияларымен және икемді талшықты біріктіру керек-жарақтарымен (жалаңаш талшықты адаптер және FC талшықты адаптер) біздің оптикалық қуат өлшегіштерімізді арнайы талаптарға сай етіп конфигурациялауға болады.

Негізгі мүмкіндіктер - оптикалық қуат өлшегіш

● Жоғары өлшем ажыратымдылығы: дәл қуат көрсеткіштері үшін 0,001дБ

● Кең қуат диапазоны: 1nW~10mW немесе 10uW~10W

● Кең толқын ұзындығы қамтуы: 400~1100nm (Si), 900~1650nm (InGaAs), 1100~2200nm (InGaAs)

● Бірнеше пішін факторлары: үстел үсті (4-арна) және портативті (1-арна) конфигурациялары қолжетімді

● Кірістірілген қуаттың статистикалық талдауы: ағымдағы мән, минимум, максимум, орташа, шыңнан шыңға, стандартты ауытқу

● Конфигурацияланатын деректерді іріктеу аралығы: 0,1 с - 1 с

● Нақты уақыттағы дисплейі бар интуитивті сенсорлық экран пайдаланушы интерфейсі

● Деректерді тіркеуге және графикалық талдауға арналған хост бағдарламалық құралымен USB қосылымы

● BNC/SMA арқылы аналогтық кернеу шығысы (0~2,5 В).

● Жалаң талшық адаптері (BFA) және FC талшық адаптері (FCA) керек-жарақтарымен үйлесімді

● Зертханалық және өнеркәсіптік орталарға жарамды ықшам, берік дизайн

● Өлшеу белгісіздігі: ±5%

Типтік қолданбалар-оптикалық қуат өлшегіш

● Оптикалық компоненттерді сынау және сипаттау (лазерлік диодтар, талшықтар, күшейткіштер, изоляторлар)

● Лазерлік қуат шығысын тексеру және тұрақтылықты бақылау

● Талшықты-оптикалық жүйені туралау және жоғалтуды өлшеу

● Фотоника және оптоэлектроника саласындағы ғылыми-зерттеу және тәжірибелік-конструкторлық зертханалар

● Өнеркәсіптік лазерлік өндіріс желісінің сапасын бақылау және сынау

● Оптикалық сенсорды калибрлеу және тексеру

● Телекоммуникациялық құрамдастарды тестілеу (CWDM, DWDM, трансиверлер)

● Оқу және университеттік оптикалық зертханалар

● Далалық қызмет көрсету және жердегі жабдықты калибрлеу

Техникалық сипаттамалар-Оптикалық қуат өлшегіш

Детектордың техникалық сипаттамалары (T=25°C)

Хост бірлігінің техникалық сипаттамалары

Қосымша техникалық сипаттамалар

Өнім туралы мәліметтер - оптикалық қуат өлшегіш

Оптикалық қуат өлшегіш дегеніміз не?

Оптикалық қуат өлшегіш – әдетте лазерлерден, жарық диодтарынан (жарық диодтар) немесе талшықты-оптикалық тарату жүйелерінен келетін оптикалық сигналдардың қуатын өлшеуге арналған дәлдіктегі оптоэлектрондық құрал.

Ол екі негізгі құрамдас бөліктен тұрады: кіріс оптикалық қуатты электр тогына түрлендіретін калибрленген фотодиод сенсорының басы және ватт (Вт), милливатт (мВт) немесе 1 мВт (дБм) қатысты децибелдер сияқты өлшем бірліктеріндегі қуат мәнін күшейтетін, цифрлайтын және көрсететін дисплей/өңдеу бірлігі.

Оптикалық қуат өлшегіштері фотониканы зерттеуде, талшықты-оптикалық байланыста, лазерлік өндірісте және сапаны бақылауда негізгі құралдар болып табылады. Олар лазер шығысын сипаттау, талшықты кірістіру жоғалуын өлшеу, оптикалық күшейткіш шығыс қуаты мен күшейтуді өлшеу және жүйе деңгейіндегі қуат бюджетін тексеру үшін пайдаланылады.

Детектор материалын таңдау (көрінетін/NIR үшін кремний, NIR/SWIR үшін InGaAs) құралдың толқын ұзындығы диапазоны мен сезімталдығын анықтайды.

Өнім серияларына шолу

Box Optronics ауыстырылатын детектор бастары мен екі негізгі құрылғы опциясы бар модульдік оптикалық қуат өлшегіш платформасын ұсынады, бұл тұтынушыларға нақты өлшем талаптары үшін оңтайландырылған жүйені конфигурациялауға мүмкіндік береді:

Детектор бастары

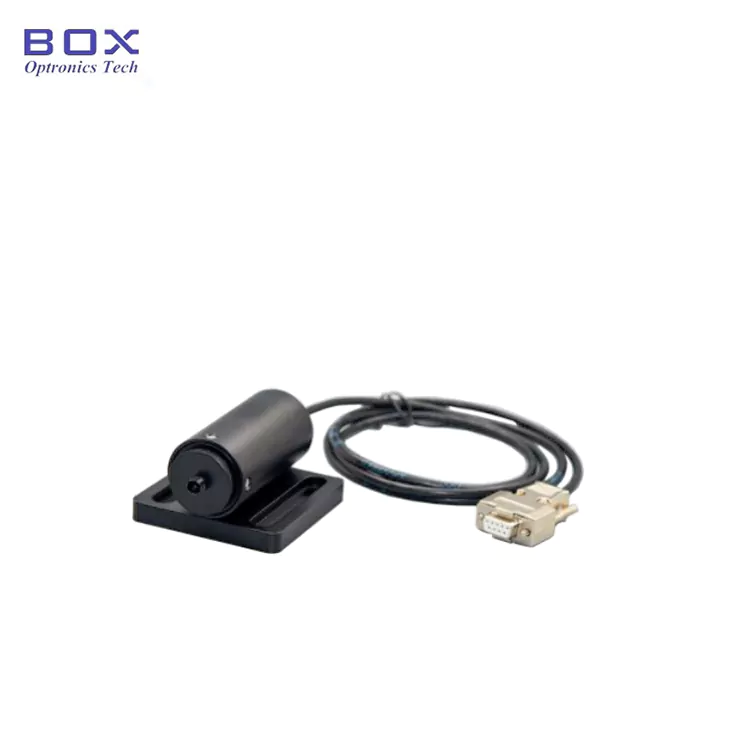

• PMS-4011-2040: -20~+40дБм (10μВт~10Вт) қуат диапазоны бар 400~1100нм қамтитын, біріктіретін сферасы бар кремний фотодиодты детектор. Көрінетін және жақын инфрақызыл лазер қуатын өлшеу үшін өте қолайлы.

• PMS-9016-6010: InGaAs фотодиодты детектор (интеграциялық сфера жоқ), -60~+10дБм (1нВт~10мВт) кеңейтілген төмен қуат диапазоны бар 900~1650нм қамтиды. Жоғары сезімталдықтағы телекоммуникациялық диапазонды өлшеу үшін оңтайландырылған.

• PMS-9016-2043: -20~+43dBm (10μW~20W) кең қуат диапазоны бар 900~1650нм қамтитын, біріктіретін сферасы бар InGaAs фотодиодты детектор. Жалпы мақсаттағы телекоммуникациялық және датакомды тестілеуге жарамды.

• PMS-1122-2040: -20~+40дБм (10μВт~10Вт) қуат диапазоны бар 1100~2200нм қамтитын, біріктіретін сферасы бар ұзартылған толқын ұзындығы InGaAs фотодиодты детектор. Қысқа толқынды инфрақызыл (SWIR) қолданбаларына арналған.

Хост бірліктері

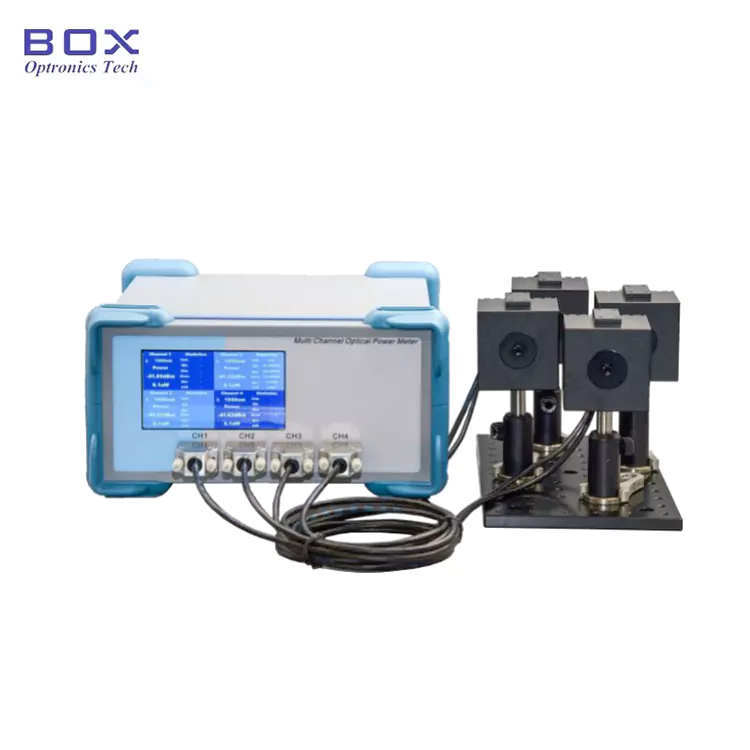

• PM-MC-4-B5 (стендтік көп арналы): төрт детектор арнасына дейін бір уақытта өлшеуді қолдайтын үлкен сенсорлық дисплейі бар төрт арналы үстелдік құрылғы. Зертханалық қондырғылар, өндірістік сынақ станциялары және көп нүктелі бақылауды қажет ететін қолданбалар үшін өте қолайлы.

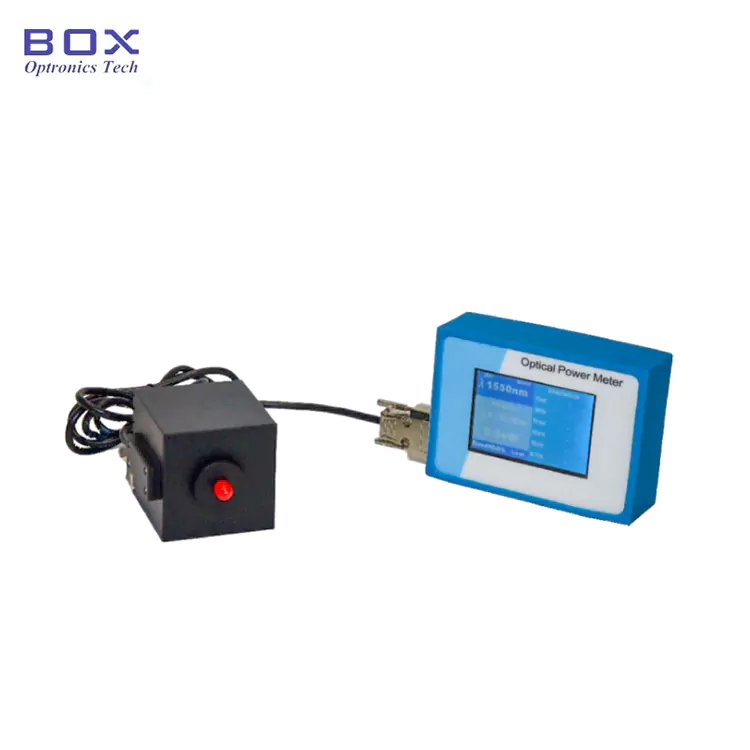

• PM-SC-1-HD (қолмен жүретін бір арналы): сенсорлық экран интерфейсі бар ықшам бір арналы портативті құрылғы, тасымалдауға және далада пайдалануға арналған. Жергілікті калибрлеуге, далалық қызметке және мобильді сынақ қолданбаларына өте ыңғайлы.

Ақпараттық-оптикалық қуат өлшегішке тапсырыс беру

Модельдік номенклатура

Хост блогын атау конвенциясы

PM - XX - X - XX

Мысалы: PM-MC-4-B5

Детекторды атау конвенциясы

PMS - XXXX - XXXX - XX

Мысалы: PMS-9016-2040-FC

Деректер парағы және бағдарламалық қамтамасыз ету-оптикалық қуат өлшегіш

Деректер парағы

· USB интерфейсі арқылы қашықтан басқару пульті. ДК бағдарламалық құралын жүктеп алу сілтемесі сатып алуға кіреді.

Баға ұсыну және төлеу шарттары

Дәйексөз шарттары

· EXW

· DAP

· FOB

· Басқа шарттар: талқылау үшін бізге хабарласыңыз.

Төлем шарттары

· PayPal: үлгілер мен шағын тапсырыстар үшін жылдам және қауіпсіз төлем

· T/T (банк аударымы): қалыпты өндірістік тапсырыстар үшін стандартты төлем әдісі

· Alibaba сауда кепілдігі: сатып алушы кепілдігімен онлайн транзакциялар үшін тапсырысты қауіпсіз қорғау

· Несие картасы: PayPal және Alibaba платформалары арқылы қол жетімді

· Икемді төлем шарттары: келісуге болады

Тоқтау

· Стандартты қондырғылар (қоймадағы үлгілер): 3~5 жұмыс күні

· Стандартты өндіріс: 10~15 жұмыс күні

· Тапсырыстар көлемі: Өндіріс кестесін білу үшін хабарласыңыз

· Халықаралық жеткізу:~5 жұмыс күні (DHL/UPS/FedEx экспресс)

· Жылдам қызмет: сұрау бойынша қол жетімді

Жұмыс туралы ескертпелер және өңдеу-оптикалық қуат өлшегіш

Қауіпсіздік шаралары

· Ешқашан белсенді лазер сәулесіне немесе оптикалық шығыс портына тікелей қарамаңыз

· Әрқашан тиісті лазерлік қауіпсіздік протоколдарын орындаңыз және тиісті лазерлік қауіпсіздік көзілдірігін киіңіз

· Қолданылатын детектор үлгісі үшін максималды номиналды қуаттан асырмаңыз

· Құрылғыны тазалау немесе қызмет көрсету алдында электр қуатын ажыратыңыз

· Құралға зақым келтірмеу үшін тек көрсетілген қуат көзін пайдаланыңыз

Детекторды күту және техникалық қызмет көрсету

· Детектор саңылауын таза және шаңнан, майдан және қоқыстардан таза ұстаңыз

· Детектор бетін тазалаған кезде таза, талшықсыз майлықтар мен сәйкес оптикалық тазалау ерітіндісін пайдаланыңыз

· Қолданбаған кезде детектордағы қорғаныс қақпақтарын әрқашан ауыстырыңыз

· Белсенді детектордың бетіне саусақтармен немесе құралдармен тимеңіз

· Талшықты қосқыштарды кірістірер алдында тиісті тазалау құралдарын пайдаланып тазалаңыз

· Детекторды құлатып алудан немесе механикалық соққыға ұшыраудан аулақ болыңыз

· Қолданбаған кезде таза, құрғақ жерде сақтаңыз

· Жыл сайын мерзімді қайта калибрлеу ұсынылады

Сапаны қамтамасыз ету

Box Optronics сенімді, дәйекті өнімділігі бар жоғары сапалы оптикалық сынақ және өлшеу құралдарын қамтамасыз етуге ұмтылады. Біздің барлық оптикалық қуат өлшегіштер жөнелту алдында қатаң сынақтан, калибрлеуден және сапаны бақылау процедураларынан өтеді.

Кепілдік

· жеткізілген күннен бастап 12 айлық шектеулі кепілдік

· Кепілдік материалдар мен өңдеу ақауларын қамтиды

· Кепілдік бойынша ақауы бар құрылғыларды тегін жөндеу немесе ауыстыру

· Кепілдік дұрыс пайдаланбаудан, дұрыс емес өңдеуден, рұқсат етілмеген өзгертуден немесе тұтынылатын бөлшектердің қалыпты тозуына байланысты зақымдануды қамтымайды.
