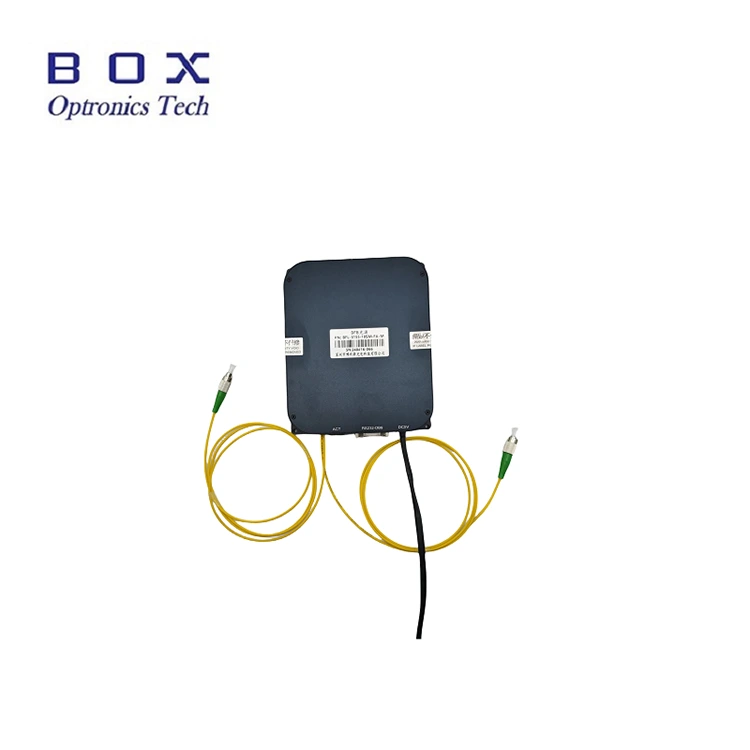

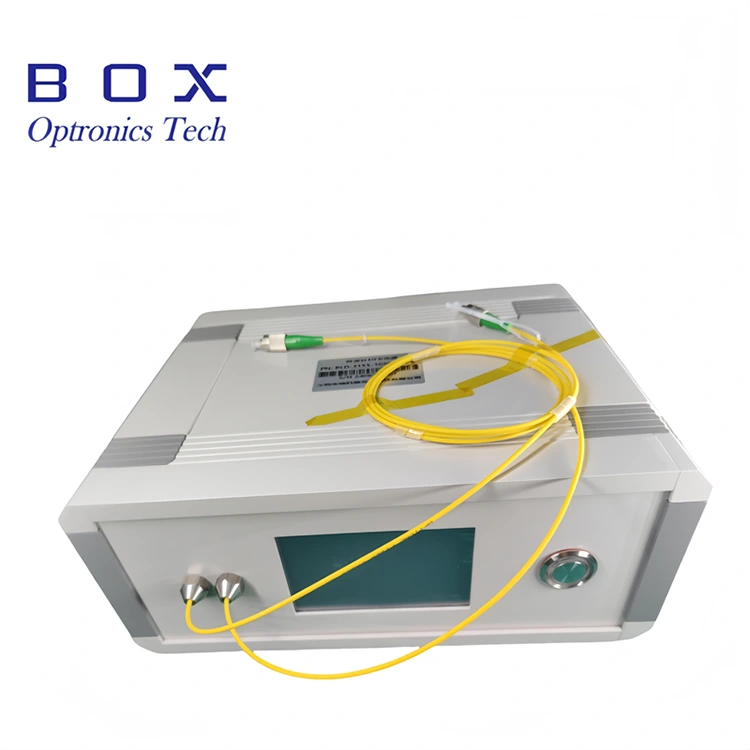

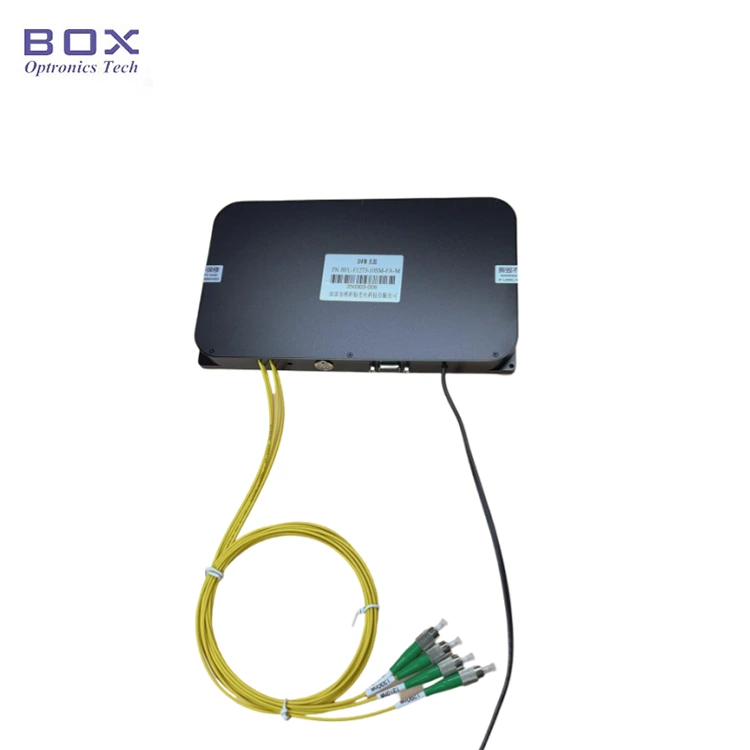

Бұл еркін конфигурацияланатын толқын ұзындығы мен үздіксіз толқын (CW) жұмысы бар көп арналы DFB лазер көзі. Қолжетімді толқын ұзындығы опцияларына CWDM (1270~1650 нм), DWDM ITU арналары 18~64, LAN-WDM толқын ұзындықтары, сондай-ақ 1030 нм және 1064 нм сияқты нақты толқын ұзындығы жатады. Өнім екі конфигурацияда қол жетімді: дербес жұмыс үстелі құрылғысы немесе біріктірілетін модульдік опция; байланыс интерфейстерімен және бақылау бағдарламалық қамтамасыз етумен жабдықталған. Пайдаланушылар бекітілген шығыс қуаты немесе қуатпен реттелетін конфигурация арасында таңдау жасай алады. Бұл көп арналы DFB лазер көзі бір арналы жарық көзі немесе бірнеше арналар арқылы бір уақытта шығыс ретінде жұмыс істеуді қолдайды.
|
Параметр |
Бірлік |
Қосарналар |
Төрт арна |
Ескерту |
|
Жұмыс толқын ұзындығы |
nm |
1310/1550 |
1270/1290/1310/1330 |
теңшелетін |
|
Қосымша толқын ұзындығы |
nm |
1030 1064 1270 1290 1310 1330 1350 1370 1390 1410 1450 1470 1490 1510 1530 1550 1570 1590 1610 1625 нм 1650нм 1683нм |
DFB түрі |
|
|
Шығу қуаты |
мВт |
10/20/Басқа |
теңшелетін |
|
|
Бүйірлік режим Басу коэффициенті |
дБ |
>30 |
|
|
|
Жұмыс режимі |
- |
CW |
|
|
|
Қуатты реттеу диапазоны |
- |
10~100% |
|
|
|
Қысқа мерзімді тұрақтылық (15 минут) |
дБ |
≤±0,02 Эквивалент ≤±0,5% |
|
|
|
Ұзақ мерзімді тұрақтылық (8 сағат) |
дБ |
≤±0,05 Эквивалент ≤±1 ,2% |
|
|
|
Қосқыш |
- |
FC/APC |
теңшелетін |
|
|
Талшық түрі |
- |
Hi1060/SMF-28/PM1550 |
теңшелетін |
|
|
Пакет |
мм |
195(W)×220(D)×120(H) |
Үстелдік |
|
|
150(W)×125 (D)×20 (H) |
Модуль |
|||
|
Нәр беруші |
V |
Айнымалы ток 110~240В, <20Вт |
Үстелдік |
|
|
Тұрақты ток 5В/4А, <15Вт |
Модуль |
|||
|
Қуатты тұтыну |
W |
≤60 |
|
|
|
Жұмыс температурасының диапазоны |
℃ |
-5 ~+55 |
|
|
|
Сақтау температурасының диапазоны |
℃ |
-40 ~+85 |
|
|
● Реттелетін толқын ұзындығы мен шығыс қуаттары;
● 2~16 арна қолжетімді;
● Тұрақты немесе реттелетін шығыс қуаты;
● Жоғары шығыс тұрақтылығы, шағын өлшем және жылдам іске қосу.
● WDM,AWG,PLC құрылғысының дифференциалды жоғалуы, қайтарымды жоғалтуды анықтау;
● Офтальмологиялық OCT;
● Талшықты құрылғыны калибрлеу және пассивті компоненттерді сынау жүйелері.
● Қолжетімді толқын ұзындығы (нм):
|
1030 |
1064 |
1270 |
1290 |
1310 |
1330 |
|
1350 |
1370 |
1390 |
1410 |
1450 |
1470 |
|
1490 |
1510 |
1530 |
1550 |
1570 |
1590 |
|
1610 |
1625 |
1650 |
1683 |
|
|

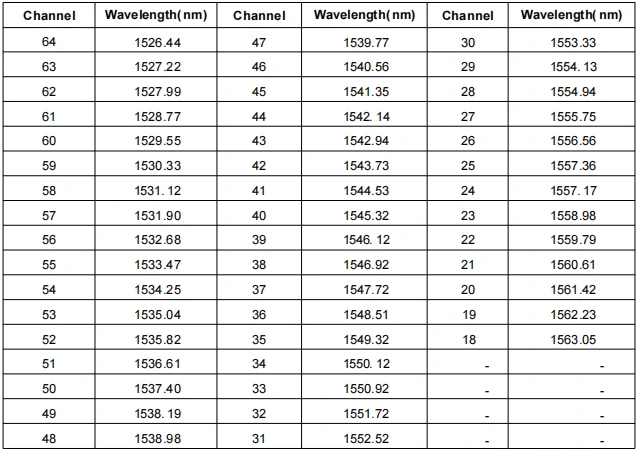

● ITU арнасы 18~64 толқын ұзындығы (мм):

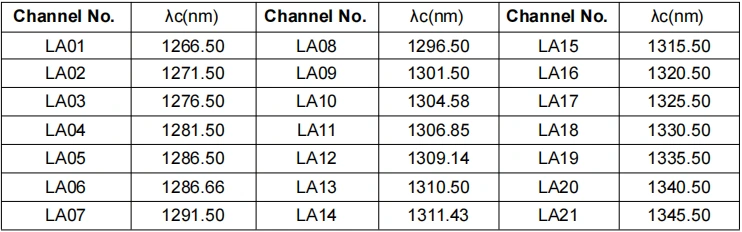

● LAN-WDM толқын ұзындығы (мм):
1-қадам. Орамнан шығару: құрастыру алдында барлық керек-жарақтардың толық екенін тексеріңіз.
2-қадам. Қуат көзі: тұрақты ток коммутациялық қуат көзіне немесе олардың қуат көзінің талаптарына сәйкес келетін реттелетін қуат көзіне қосылған. Түпнұсқа сәйкес келетін қуат адаптерін ғана пайдаланыңыз (DC5V немесе DC12V). Дұрыс емес қуат адаптерлері жарық көзін зақымдауы мүмкін. (Қуат адаптері жергілікті кернеу стандарттарына сәйкес жеткізіледі.)
3-қадам. Шығу талшығын қосу: талшық қосқышындағы немесе фланецтегі шаң қақпағын ашыңыз, талшықтың ұшын тексеріңіз және ластану мен зақымданудың жоқтығын растағаннан кейін талшықты немесе талшықты сыналатын құрылғыға немесе қуат өлшегішке жалғаңыз.
Setp4. Негізгі компьютерге қосылу: Көп арналы DFB лазер көзі және компьютерді қосу үшін USB-RS485 DB9 деректер кабелін пайдаланыңыз; компьютер алдымен сериялық порт деректер кабелін анықтау үшін арнайы сериялық порт драйверін орнатуы керек, әйтпесе негізгі компьютердің бағдарламалық құралы мен жарық көзі модулін дұрыс қосу және байланыстыру мүмкін емес. Драйверді Box Optronics компаниясынан сұраңыз.

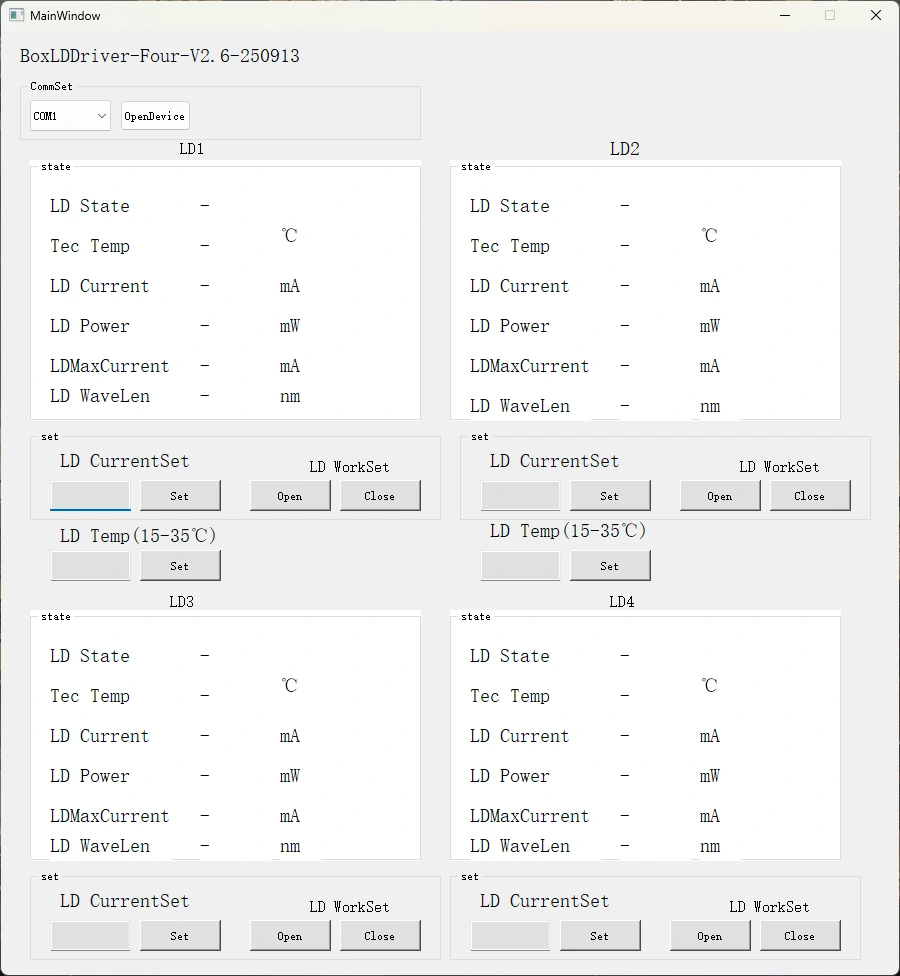

5-қадам. Басқару бағдарламалық құралы: Box Optronics көп арналы DFB лазер көзінің LD тогын және LD температурасын басқару үшін сериялық пәрменді немесе ДК бағдарламалық құралын қамтамасыз етеді. Дұрыс портты таңдап, ағымдағы және температураны орнатыңыз, содан кейін ашу түймесін басыңыз. (Зақымданудың алдын алу үшін бастапқы жұмыс кезінде жетек тогын баяу арттырыңыз. Толық токты бірден қолданбаңыз.)
