C-диапазонды реттейтін лазерлік модуль

Өнімге шолу-C-жолақты реттелетін лазерлік модуль

Box Optronics фирмасының C-диапазонды реттелетін лазерлік модулі (ATLS4 / HTLS4 сериясы) толық C-диапазон толқын ұзындығы диапазонын және талшықпен біріктірілген шығысты қамтитын ықшам, біріктірілген реттелетін лазерлік модуль болып табылады.

ATLS4 моделі толқын ұзындығын дәл баптау үшін оңтайландырылған, толқын ұзындығының әдеттегі қадам өлшемін 22 pm, ≤100 мкс толқын ұзындығын ауыстыру уақытын және 5 МГц-тен төмен сызық енінің тар өнімділігін қамтамасыз етеді. Ол жоғары спектрлік дәлдікті қажет ететін қолданбалар үшін өте қолайлы, соның ішінде FBG сұрауы, тар жолақты оптикалық сүзгі сипаттамасы, DWDM құрамдастарын сынау және дәл фотоникалық өлшемдер.

HTLS4 моделі 1 мкс-ке дейін толқын ұзындығын жылдам реттеу реакциясын, 1000 нм/с асатын жоғары жылдамдықты сканерлеу мүмкіндігін және шамамен 1 МГц желі ені бар жылдам толқын ұзындығын сканерлеу қолданбаларына арналған. Ол динамикалық FBG сезіну, жоғары өнімділік оптикалық компоненттерді сынау және жылдам спектрлік алу қолданбалары үшін оңтайландырылған.

Екі модель де бірдей механикалық пакетті, электр интерфейсін және талшықты шығыс конфигурациясын ортақ пайдаланады, бұл жүйе дизайнерлеріне механикалық немесе электрлік біріктіру дизайнын өзгертпестен қолданба талаптарына негізделген сәйкес өнімділік дәрежесін таңдауға мүмкіндік береді.

Негізгі мүмкіндіктер-C-жолағын реттейтін лазерлік модуль

• Кең диапазондағы толқын ұзындығын реттеу диапазоны: 1525–1568нм (ATLS4) / 1525–1569нм (HTLS4)

• Жоғары толқын ұзындығының дәлдігі: ±10pm абсолютті, ±2pm тұрақтылық, <3pm қайталану мүмкіндігі

• Жылдам реттеу жылдамдығы: әр қадам үшін ≤100µs (ATLS4) / ≤1µs (HTLS4)

• Жоғары сканерлеу жылдамдығы: 22:00 қадамында >40 нм/с (ATLS4) / 20:00 қадамында >1000нм/с (HTLS4)

• Жақсы толқын ұзындығы қадамы: әдеттегі сағат 22.00 (ATLS4) / әдеттегі 20.00 (HTLS4)

• Жоғары шығыс қуаты: толық реттеу ауқымында >10дБм(10мВт).

• Тамаша қуат тұрақтылығы: ±0,05dBm

• Жақсы қуат тегістігі: ≤±0,3дБ

• Жоғары бүйірлік режимді басу коэффициенті: >35дБ (ATLS4) / >40дБ (HTLS4)

• Төмен салыстырмалы қарқынды шу: <-135дБ/Гц

• Тар желі ені: <5МГц (ATLS4) / ~1МГц әдеттегі (HTLS4), статикалық

• Стандартты FC/APC талшықты қосқыш шығысы

• Шағын модуль пішін факторы: 134x104x21мм

• 5В тұрақты ток көзі, <5Вт әдеттегі қуат тұтынуы

• Жұмыс температурасының кең диапазоны: -20°C және +65°C

Типтік қолданбалар-C-жолағын реттейтін лазерлік модуль

• Fiber Bragg торлы (FBG) демодуляция және сұрау жүйелері

• Оптикалық пассивті құрылғыны сынау және сипаттау (енгізу жоғалуы, қайтару жоғалуы, сүзгі реакциясы)

• DWDM құрамдас бөлігі мен толқын ұзындығын бөлу мультиплексорын сынау

• Температураны, деформацияны және дірілді өлшеуге арналған талшықты-оптикалық сенсорлық жүйелер

• Көпірлердің, туннельдердің, құбырлардың және жел турбинасы қалақтарының құрылымдық денсаулығын бақылау

• Оптикалық спектрді өлшеу және талдау үшін реттелетін лазер көздері

• Фотоника және оптикалық байланыс зертханаларындағы зерттеулер мен әзірлемелер

• Оптикалық сынақ және өлшеу жабдығына OEM интеграциясы

Өнімнің техникалық сипаттамалары-C-жолақты реттелетін лазерлік модуль

Оптикалық және толқын ұзындығының сипаттамалары

Механикалық және электрлік сипаттамалар

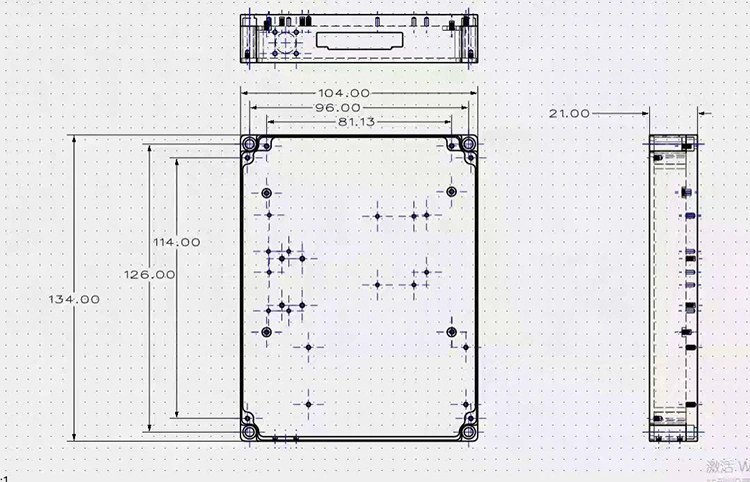

Пакет өлшемдері-C-жолағы реттелетін лазерлік модуль

Модуль өлшемдері: 134мм (L) × 104mm (W) × 21mm (H)

Тапсырыс беру ақпараты-C-жолағы реттелетін лазерлік модуль

Модельдік номенклатура

XTLS4-C-жолағы

Мысалдар: ATLS4-C-Band, HTLS4-C-Band

Жиі қойылатын сұрақтар (ЖҚС)-C-Band реттелетін лазерлік модуль

Q: ATLS4 және HTLS4 үлгілерінің айырмашылығы неде?

A: ATLS4 және HTLS4 бірдей механикалық пакетті, электрлік интерфейсті және талшық шығысын ортақ пайдаланады, бірақ реттеу жылдамдығы, қадам өлшемі және сызық ені өнімділігі бойынша ерекшеленеді.

TheATLS4 стандартты нұсқасы 10 pm толқын ұзындығы қадам өлшемін, ≤100 мкс бір қадамдық толқын ұзындығы ауысу уақытын, >40 нм/с сканерлеу жылдамдығын (10 pm қадам) және <5 МГц тар сызық енін қамтамасыз етеді, бұл оны жоғары ажыратымдылықтағы спектрлік өлшемдер мен дәлдік оптикалық сипаттау үшін өте қолайлы етеді.

HTLS4 жоғары жылдамдықты нұсқасы толқын ұзындығының 20 пм рұқсатымен бір қадамдық толқын ұзындығын ауыстыру уақытын≤1 мкс және >1000 нм/с сканерлеу жылдамдығын қамтамасыз етеді, бұл оны жылдам FBG сұрауы, динамикалық талшықты сезіну және өткізу қабілеті жоғары оптикалық компонентті сынау үшін тамаша етеді.

Сканерлеу жылдамдығына, толқын ұзындығының ажыратымдылығына және сигнал/шуыл қатынасына арналған қолданба талаптары негізінде үлгіні таңдаңыз.

С: Бұл реттелетін лазер көзін FBG сұрау жүйелері үшін пайдалануға болады ма?

A: Иә. ATLS4 және HTLS4 реттелетін лазерлік модульдер FBG сұрау жүйелері үшін кеңінен қолайлы. Олардың толқын ұзындығын дәл реттеу мүмкіндігі, толқын ұзындығының жоғары ажыратымдылығы және тұрақты оптикалық шығысы температура, деформация және діріл өзгерістерінен туындаған FBG толқын ұзындығының ығысуын дәл бақылауға мүмкіндік береді. ATLS4 жоғары ажыратымдылықтағы спектрлік талдау үшін оңтайландырылған, ал HTLS4 динамикалық FBG сезу және жоғары өткізу қабілеттілігі өлшеулер үшін жоғары жылдамдықты сканерлеу мүмкіндігін қамтамасыз етеді.

С: Шығу қуаты және қуат тегістігі дегеніміз не?

A: Екі үлгі де ±0,05 дБм қуат тұрақтылығымен және ≤±0,3 дБ қуат тегістігімен толық реттеу ауқымында >10дБм шығыс қуатын береді. Біріктірілген қуатты басқару тізбегі толқын ұзындығы реттелгенде тұрақты шығыс қуатын сақтайды, бұл қуаттың өзгеруінен туындаған өлшеу қателіктерін азайтады.

С: Ең аз тапсырыс саны (MOQ) қандай?

A: MOQ - 1 бірлік. Біз ҒЗТКЖ және прототиптеу үшін бірыңғай бірліктерден OEM интеграциясы үшін көлемді өндіріске дейін икемді тапсырыс мөлшерін қолдаймыз. Қажетті мөлшерде нақты баға белгілеу үшін біздің сату тобына хабарласыңыз.

Datasheet-C-Band реттелетін лазерлік модуль

ATLS4-C-Band реттелетін лазерлік модуль

HTLS4-C-жолақты реттелетін лазерлік модуль

Жеткізу уақыты-C-жолағы реттелетін лазерлік модуль

• Стандартты өндіріс: 1~2 апта

• Тапсырыстар көлемі: Өндіріс кестесін алу үшін бізге хабарласыңыз

• Арнаулы тапсырыстар: 3~4 апта

• Халықаралық жеткізу: ~5 жұмыс күні (DHL/UPS/FedEx Express)

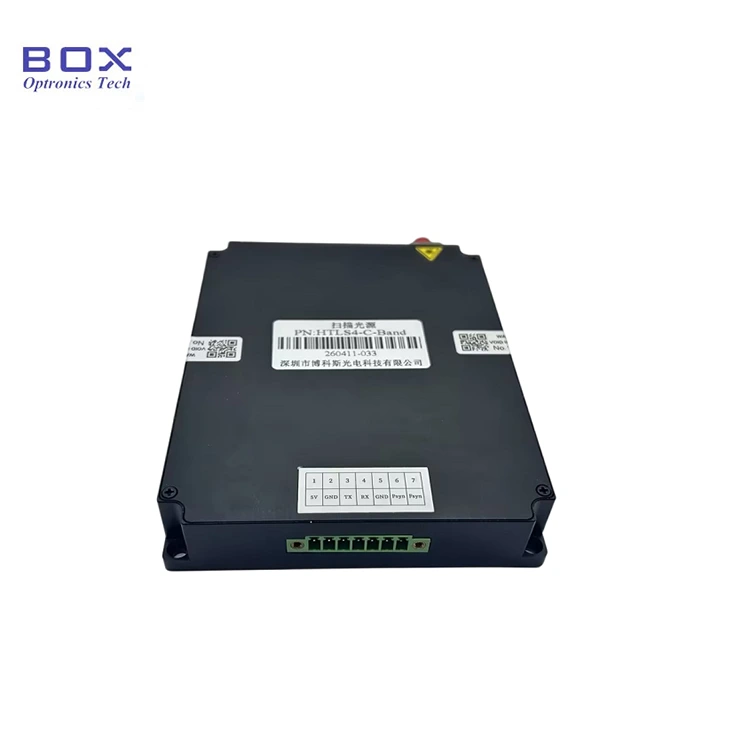

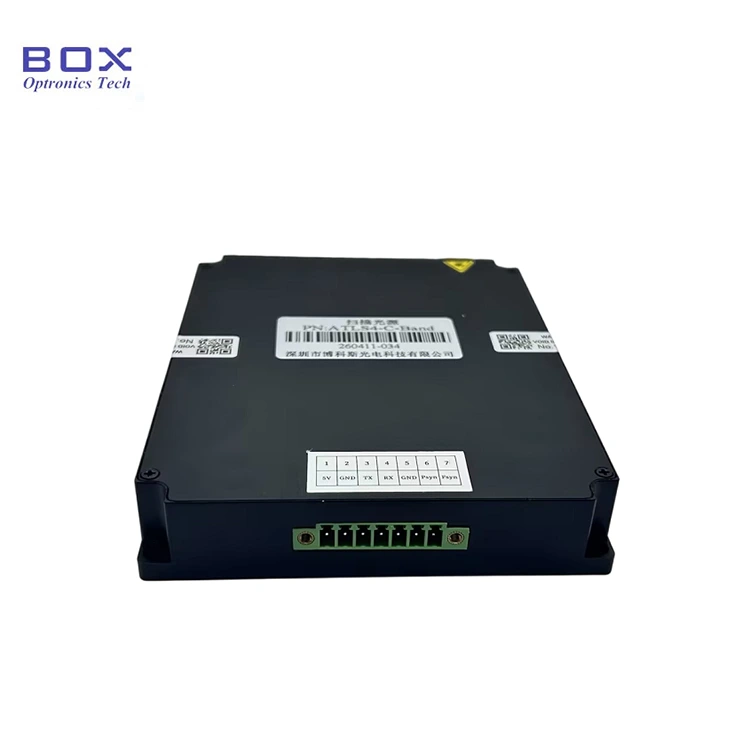

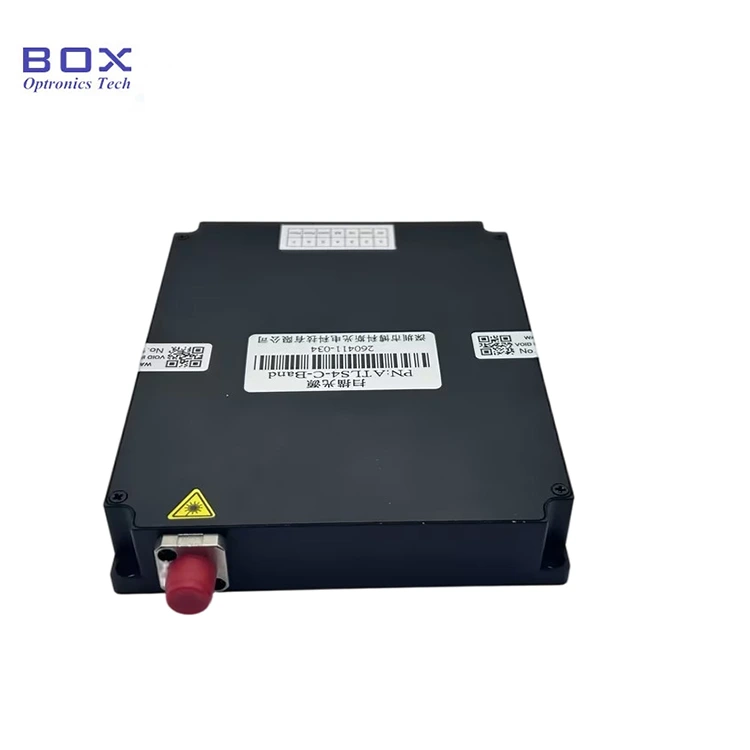

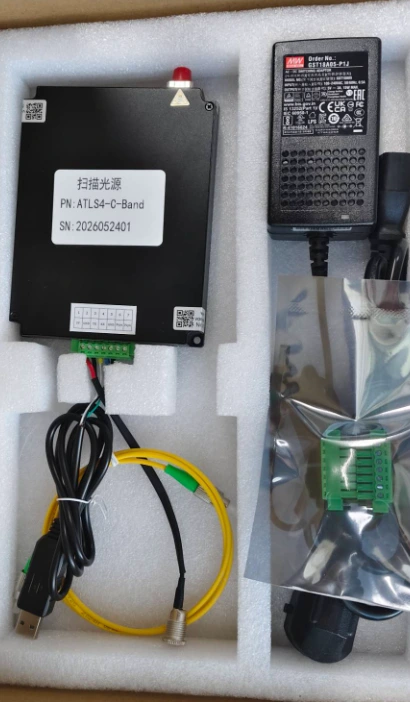

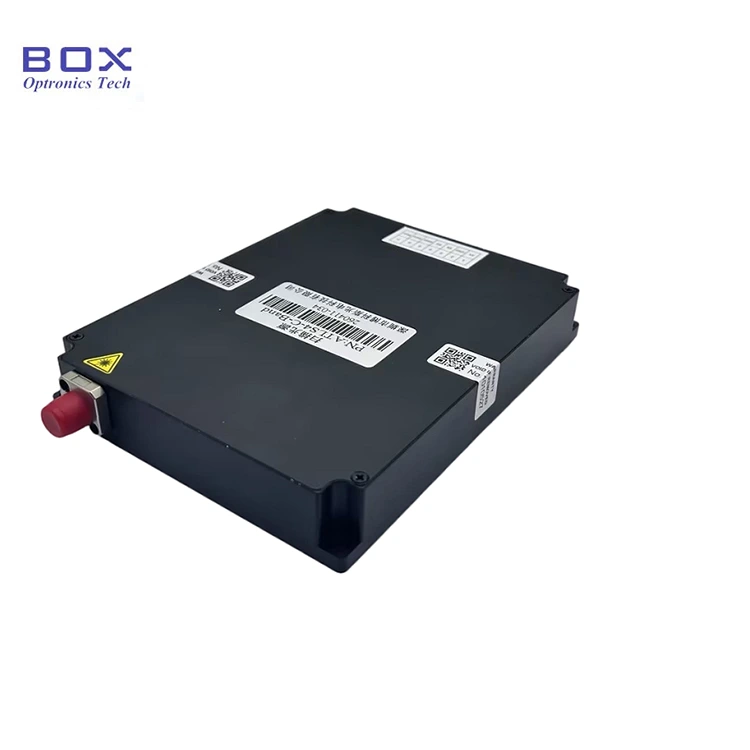

Нақты өнімнің фотосуреті-C-жолағы реттелетін лазерлік модуль
