1310нм 15дБм жартылай өткізгішті оптикалық күшейткіш (SOA) 14 істікшелі көбелек пакетімен оптика үшін жоғары өнімділік шешімін ұсынады 1310нм толқын ұзындығы диапазонында күшейту. 15 дБм шығыс қуатымен және 25дБ сигнал күшейту, бұл SOA оптикалық қосқыштар, WDM қолданбалары үшін өте қолайлы талшықты-оптикалық желілер және MOPA лазерлері.
|
Параметр |
Таңба |
Шарт |
Мин. |
Түр. |
Макс. |
Бірлік |
|
Жұмыс толқын ұзындығы |
λPEAK |
25℃, PIN=-15дБм |
- |
1310 |
- |
nm |
|
ASE орталығының толқын ұзындығы |
λASE |
25℃, IF=120mA |
- |
1310 |
- |
nm |
|
-3дБ Өткізу қабілеттілігін арттыру |
Δλ |
PIN=0дБм |
- |
65 |
- |
nm |
|
Қанықтылық оптикалық қуат |
PMAX |
IF=120mA, PIN=5dBm@1310nm |
- |
15 |
- |
дБм |
|
Сигналдың шамалы өсуі |
SSG |
IF=120мА, PIN=-20дБм@1310нм |
- |
25 |
- |
дБ |
|
Поляризацияға тәуелді пайда |
PDG |
25℃, IF=120mA |
- |
0.5 |
1.0 |
дБ |
|
Жұмыс тогы |
ЕГЕР |
- |
- |
250 |
400 |
мА |
|
Тура кернеу |
В.Ф |
- |
- |
1.2 |
1.5 |
V |
|
Шу фигурасы |
NF |
25℃, IF=120mA, @1310nm |
- |
7 |
9 |
дБ |
|
TEC ток |
ITEC |
- |
- |
- |
1.8 |
A |
|
TEC кернеуі |
VTEC |
- |
- |
- |
3.4 |
V |
|
Термистордың кедергісі |
Rtherm |
T=25℃ |
9.5 |
10 |
10.5 |
KΩ |
|
Термисторлық ток |
Итерм |
- |
- |
- |
5 |
мА |
|
Жалпы қуат |
P |
- |
- |
- |
4 |
W |
|
Жұмыс корпусының температурасы |
ТОП |
I=IF |
-10 |
- |
70 |
℃ |
|
Сақтау температурасы |
TS |
- |
-40 |
- |
85 |
℃ |
● SMF-28e FC/APC қосқышы бар талшық;
● Төмен шу Сурет &Төменгі поляризацияға тәуелділік;
● 14 істікшелі TEC, термисторы бар BTF пакеті.
● үшін шығынды өтеу талшықты-оптикалық қосылым және коммутатор;
● WDM талшықты-оптикалық желілер;
● MOPA (Мастер осциллятор Қуат күшейткіші) лазер.

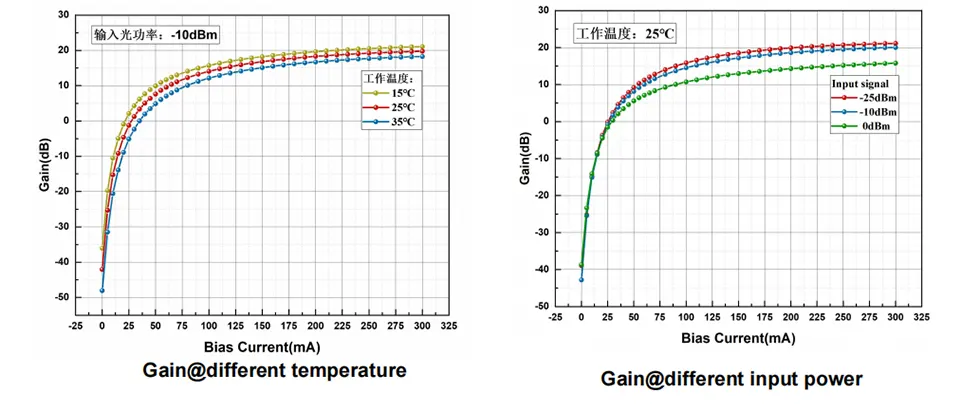

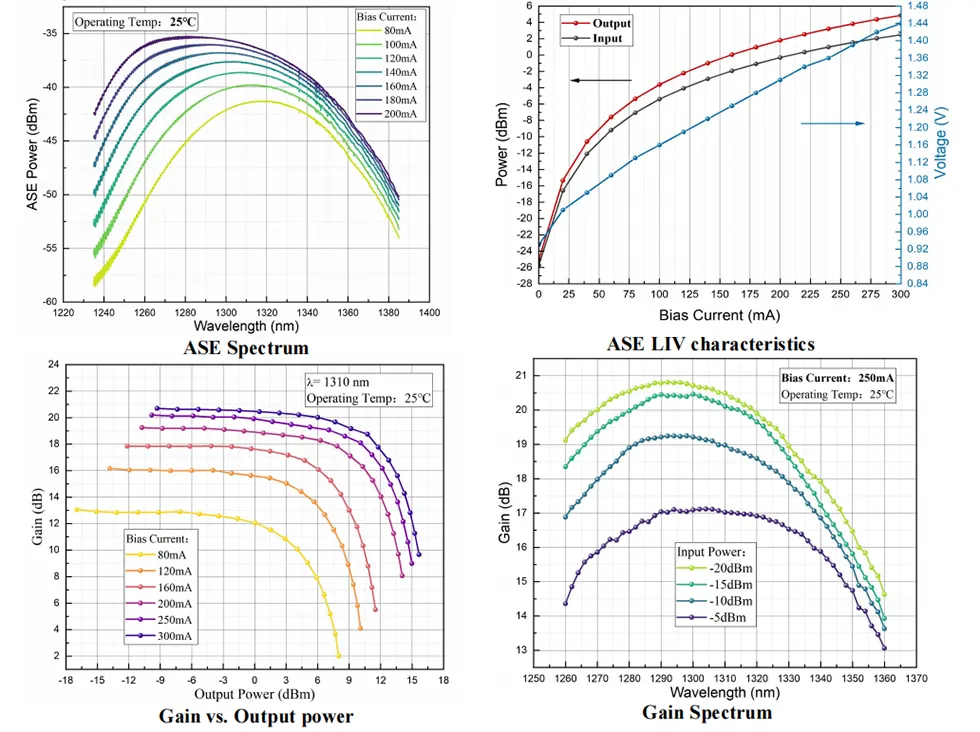

● Әдеттегі спектр

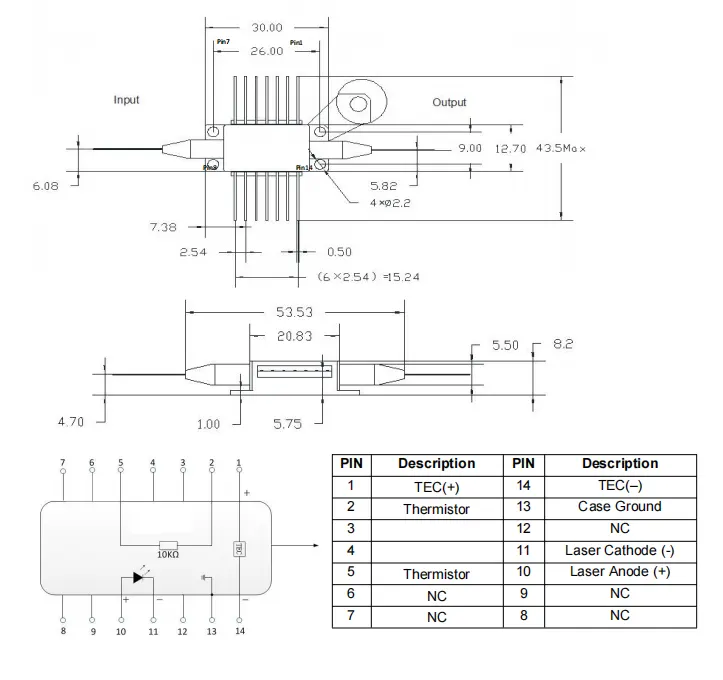

● Пакет сызбасы&PIN-OUT анықтамасы(бірлік:мм)-1310нм 15дБм Жартылай өткізгішті оптикалық күшейткіш
|
Аты |
Толқын ұзындығы |
Табыс |
Талшық түрі |
Қосқыш |
|
BSOA |
-ХХХХ |
-XX |
XX |
-XX |
|
SOA |
1310: 1310нм |
25:25дБ |
SM: SMF-28e |
FA: FC/APC Басқа |
мысалы: BSOA-1310-25SM-FA
(Тапсырыс туралы ақпарат: 1310нм 15дБм жартылай өткізгішті оптикалық күшейткіш, 25дБ сигналдың аз күшеюі, 15 дБм қанықтығы оптикалық қуат, 14 істікшелі көбелек пакеті, SM талшығымен, FC/APC қосқышымен).
Басқа теңшелген талаптар үшін хабарласыңыз: sales06@boxoptronics.com
● Баға ұсыныстары
(1) EXW:
Егер сізде DHL/ UPS/ FedEx тіркелгісі болса, Box Optronics пайдалануды ұсынады EXW. Біз сіздің есептік жазбаңыз арқылы жеткіземіз; біз жеткізу құнын алмаймыз.
(2) DAP:
Есептік жазбаңыз болмаса, жеткізу құнын алдын ала төлеңіз өнімдер.
(3) Басқа
● Төлем шарттары
PayPal және T/T қол жетімді.
Өндіріске шамамен 10 жұмыс күні кетеді. (Егер бар болса қоймада, ол тезірек жөнелтіледі.)
Халықаралық логистика 3-5 жұмыс күнін алуы мүмкін.
● Жұмыс істеген кезде бұл құрылғы жоғары қарқынды лазер сәулесін шығарады; істеу талшықтың ұшына тікелей қарамаңыз, себебі бұл көзге зақым келтіруі мүмкін.
● Бұл құрылғы электростатикалық токқа сезімтал; сондықтан қатаң сақтау орау кезінде антистатикалық қорғаныс шаралары қажет, тасымалдау, пайдалану. Бұған қоса, алдын алу үшін сақтық шараларын қабылдау қажет қуат көзінің асқынуы, себебі бұлай істемеу құрылғының тұрақты зақымдалуына әкелуі мүмкін құрылғы (мысалы, жабдықтың жерге дұрыс қосылуын қамтамасыз ету және антистатикті кию білезік бау).
● Оптикалық талшықтар нәзік; құрылғыны тарту үшін талшықты пайдаланбаңыз. Құрылғыны розеткаға салғанда немесе оны розеткадан шығарғанда, оған қысым жасамаңыз немесе құрылғы корпусының артқы жағында орналасқан жеңді тартыңыз. Құрылғылар үшін қосқыштармен жабдықталған, құрылғының да, талшықты қосқыштың да болуын қамтамасыз етіңіз орнату немесе алу кезінде бір уақытта көтеріледі.
● Егер түйреуіштер дәнекерлеуді қажет етсе, дәнекерлеу температурасы болмауы керек 260°C-тан жоғары, ал дәнекерлеу уақыты 10 секундтан аспауы керек. Атап айтқанда мыналарға назар аудару керек: дәнекерлеу процесінде, құрылғы қуатсыз күйде және дәнекерлеу үтік дұрыс болуы керек жерге қосылған.
● Кепілдік мерзімі:
1 ішінде адам тудырмаған ақауларды тегін жөндеу немесе ауыстыру сатып алған күннен бастап жыл. Ақылы техникалық қызмет көрсету қызметтері 1 жылдан кейін қол жетімді.
● Тегін кепілдіктен ерекшеліктер:
Тегін кепілдік мерзімі ішінде тегін жөндеу немесе ауыстыру қызметтері өнім сапасы мәселелерінен туындаған ақаулар үшін қамтамасыз етіледі. Дегенмен, Box Оптроника келесі жағдайларда тегін жөндеу қызметтерінен бас тарту құқығын сақтайды кепілдік мерзімі ішінде:
(1) Табиғи факторлардың әсерінен (мысалы, найзағай, шаң) немесе қоршаған орта әсерлері.
(2) Пайдаланушының дұрыс жұмыс істемеуіне байланысты ақаулар.
(3) Адам қателігінен туындаған айқын физикалық зақым.
(4) Рұқсатсыз бөлшектеу, өзгерту немесе жөндеу.
(5) Корпустағы өзгертілген немесе толық емес кепілдік жапсырмалары.
(6) Тасымалдау кезіндегі бүліну немесе жоғалту.
