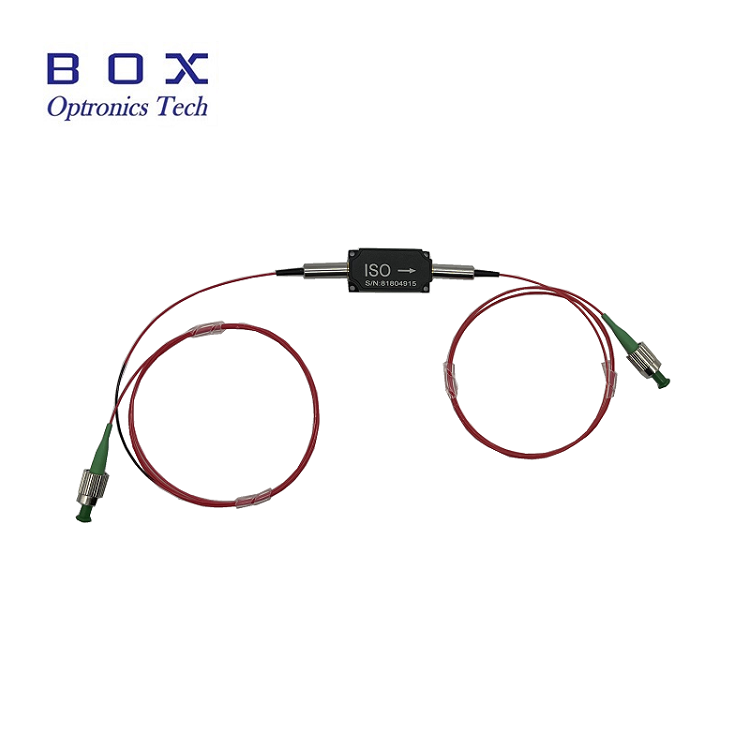

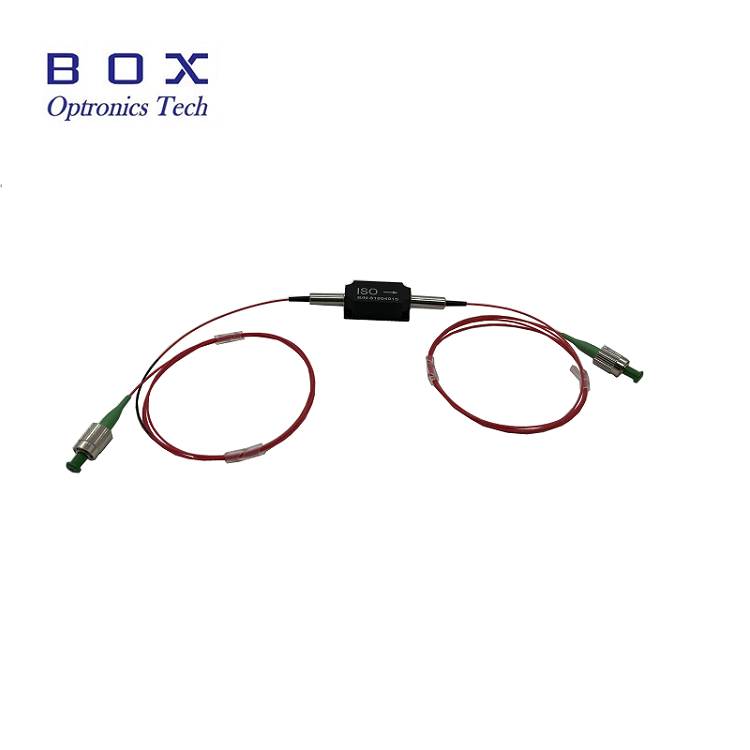

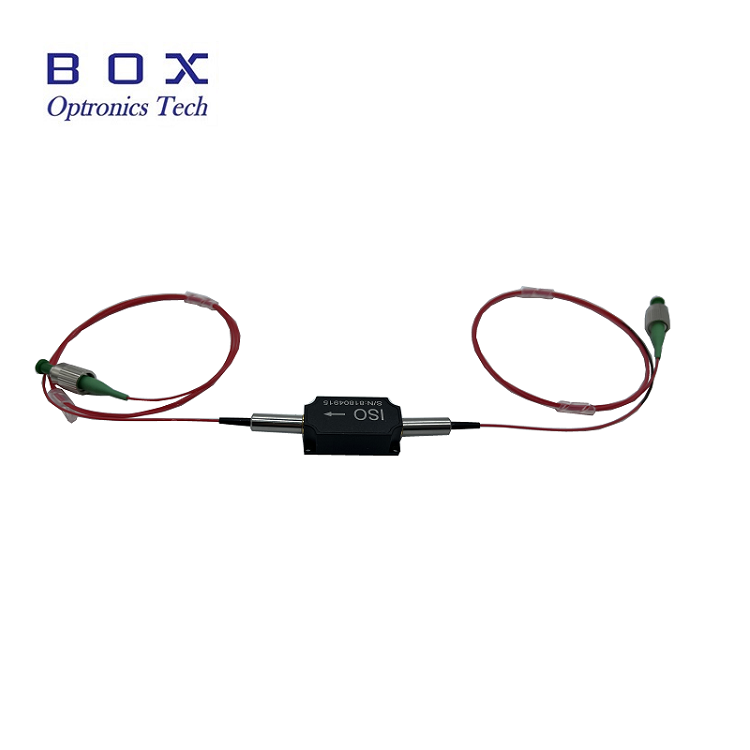

1064нм жоғары қуатты оптикалық изолятор

Өнімге шолу-1064нм жоғары қуатты оптикалық изолятор

Box Optronics 1064 нм жоғары қуатты оптикалық изоляторды қамтамасыз етеді, лазер көздерін, тұқымдық лазерлерді және оптикалық күшейткіштерді шағылысқан және кері шашыраған жарықтан туындаған зиянды оптикалық кері байланыстан қорғауға арналған жоғары өнімді пассивті оптикалық компонент. Фарадей айналу эффектісіне негізделген бұл изолятор жарықтың кері бағытта жарықты жоғары оқшаулаумен блоктай отырып, аз шығынмен алға бағытта өтуіне мүмкіндік беретін жарықтың өзара емес өтуін қамтамасыз етеді.

Әдеттегі кірістіру жоғалуы, жоғары оқшаулау және жоғары сөну коэффициенті бар бұл 1064 нм изолятор жоғары қуатты талшықты лазер және күшейткіш жүйелер үшін оңтайландырылған. Ол ns импульстік жұмысы үшін 10 Вт-қа дейінгі орташа қуатты өңдеуді және 10 кВт-қа дейінгі ең жоғары қуатты қолдайды, бұл оны талап етілетін өндірістік және ғылыми қолданбаларға қолайлы етеді.

Негізгі мүмкіндіктер-1064нм жоғары қуатты оптикалық изолятор

• Жоғары оқшаулау: 30дБ типтік ең жоғары оқшаулау, ең аз 25дБ

• Төмен кірістіру жоғалуы

• Жоғары қайтарымды жоғалту

• Төмен поляризацияға тәуелді жоғалту (PDL)

• Жоғары қуатты өңдеу: орташа қуат 10 Вт дейін

• Шағын және берік қаптама дизайны: 58×28×26мм

• PM (Поляризацияны қолдау) және PM емес нұсқаларында қол жетімді

• Бірнеше толқын ұзындығы опциялары: 980нм, 1030нм, 1064нм

Типтік қолданбалар-1064нм жоғары қуатты оптикалық изолятор

• Талшықты лазер жүйелері және MOPA талшықты лазерлері

• Талшықты күшейткіштер

• Оптикалық сынақ және өлшеу құралдары

• Оптикалық талшықты зондтау жүйелері

• Күшейткіш тізбектеріндегі тұқымды лазерлік қорғау

• Жоғары қуатты талшықты лазерлік жүйелер

• Зерттеу және тәжірибелік-конструкторлық зертханалар

• Өнеркәсіптік лазерлік өңдеу жүйелері

Техникалық сипаттамалары-1064нм жоғары қуатты оптикалық изолятор

Оптикалық сипаттамалар (T=25°C)

Механикалық және экологиялық сипаттамалар

Өнім туралы мәліметтер-1064нм жоғары қуатты оптикалық изолятор

Оптикалық изолятор дегеніміз не?

Фарадей изоляторы ретінде де белгілі оптикалық изолятор - кері бағытта жоғары оқшаулауды қамтамасыз ете отырып, бір бағытта артықшылықты жіберуге мүмкіндік беретін пассивті екі портты оптикалық құрылғы. Бұл лазерлік және оптикалық талшықты жүйелердегі лазер көздері мен оптикалық күшейткіштерді шағылысқан және кері шашыраған жарықтан туындаған оптикалық кері байланыстан қорғайтын маңызды құрамдас бөлігі.

Оптикалық оқшаулағыштар магнит өрісіне ұшыраған кезде ол арқылы өтетін жарықтың поляризациясын айналдыратын магниттік-оптикалық материалды пайдаланатын Фарадей эффектісіне негізделген. Поляризаторлармен біріктірілген бұл поляризация айналымы алға қарай оптикалық беріліс пен кері таралатын жарықтың жоғары оқшаулануына мүмкіндік береді.

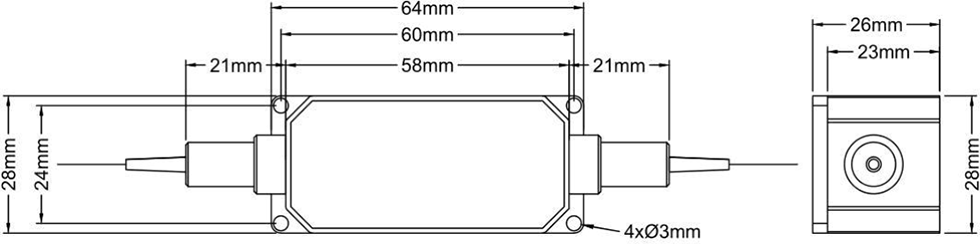

Пакет өлшемдері

1064 нм жоғары қуатты оптикалық изолятор келесі өлшемдері бар ықшам, берік корпусқа оралған (бірлік: мм):

• Қаптама өлшемі: 58 × 28 × 26 мм (L×W×H)

• талшықты шұңқырлары бар 2 портты конфигурация

• Қауіпсіз орнату үшін 4 бекіту тесіктері (Ø3мм).

• Жоғары сенімділік пен термиялық тұрақтылық үшін жасалған

Неліктен Box Optronics таңдау керек?

• Жіберу алдында 100% сынақтан өткізілетін қатаң сапаны бақылау

• Тұрақты жаппай жеткізу мүмкіндігі бар бәсекеге қабілетті баға

• Толқын ұзындығы, қуат, талшық және қосқыштар үшін икемді теңшеу опциялары

• Бағалау үшін сынақ үлгісі қолжетімді

• DHL, UPS және FedEx жедел жеткізілімімен жаһандық жеткізу

• PM және PM емес нұсқалары қолжетімді

• Бірнеше қуат рейтингі опциялары: 500 мВт - 10 Вт

• Толқын ұзындығының кең ауқымы: 980нм, 1030нм, 1064нм

• Өндіріс көлеміне сенімді ұзақ мерзімді жеткізу

Тапсырыс беру туралы ақпарат-1064нм жоғары қуатты оптикалық изолятор

Модельдік номенклатура

HPMIS - XXXX - X - X - X - X - X - XX

Мысалы: HPMIS - 1064 - F - 1 - 1 - 1 - 0 - 10

1064нм жоғары қуатты PM изоляторы, ось баяу жұмыс істейді, жылдам ось бұғатталған, PM Panda талшығы, 900 мкм бос түтік, 1 м талшық ұзындығы, 58x28x26мм пакет, 10Вт өңдеу қуаты

Мысал: HPIS - 1064 - N - 0 - 1 - 1 - 0 - 05

1064 нм жоғары қуатты изолятор (PM емес), Hi1060 талшығы, 900 мкм бос түтік, 1 м талшық ұзындығы, 58x28x26 мм пакет, 5 Вт өңдеу қуаты

Қолжетімді теңшеу опциялары

• Орталық толқын ұзындығы: 980нм, 1030нм, 1064нм, басқа толқын ұзындықтары сұрау бойынша қол жетімді

• Қуат рейтингі: 500 мВт, 1 Вт, 2 Вт, 5 Вт, 10 Вт, жоғарырақ қуат таңдамалы дизайн үшін қолжетімді

• Поляризация түрі: PM (поляризацияны қолдау) немесе PM емес (стандартты жалғыз режим)

• PM осінің конфигурациясы: баяу ось жұмыс істейді, екі ось жұмыс істейді

• Талшық түрі: PM Panda талшығы, Hi1060, басқа арнайы талшықтар

• Талшық ұзындығы: 0,5м, 0,8м, 1м, 1,5м, 2м (арнайы ұзындықтар қол жетімді)

• Пигтейл түрі: 250 мкм жалаңаш талшық, 900 мкм бос түтік, 3,0 мм бос түтік

• Бума өлшемі: стандартты 58x28x26мм немесе реттелетін бума өлшемдері

• Талапты қолданбалар үшін қол жетімді жоғары оқшаулау нұсқалары

Арнайы талаптар үшін техникалық сипаттамаларыңызбен біздің сату тобына хабарласыңыз.

Деректер парағы және сынақ есебі-1064нм жоғары қуатты оптикалық изолятор

Әрбір құрылғы өлшенген өнімділік параметрлерін құжаттайтын кешенді сынақ есебімен бірге жеткізіледі. Деректер парағының PDF файлында егжей-тегжейлі сипаттамалар бар.

• Әр бірлікке жеке сынақ есебі кіреді

Деректер парағы

Баға ұсыну және төлеу шарттары

Дәйексөз шарттары

• EXW

• DAP

• FOB

• Басқа шарттар: талқылау үшін бізге хабарласыңыз.

Төлем шарттары

• PayPal: үлгілер мен шағын тапсырыстар үшін жылдам және қауіпсіз төлем

• T/T (банк аударымы): қалыпты өндірістік тапсырыстар үшін стандартты төлем әдісі

• Alibaba сауда кепілдігі: сатып алушы кепілдігімен онлайн транзакциялар үшін тапсырысты қауіпсіз қорғау

• Несие картасы: PayPal және Alibaba қолжетімді

• Икемді төлем шарттары: келісуге болады

Тоқтау

• Стандартты өндіріс: ~10-15 жұмыс күні

• Арнаулы конфигурациялар: 15-20 жұмыс күні

• Тапсырыстар көлемі: Өндіріс кестесін білу үшін хабарласыңыз

• Халықаралық жеткізу: ~3-5 жұмыс күні (DHL/UPS/FedEx экспресс)

• Жылдам қызмет: сұрау бойынша қол жетімді

Жұмыс туралы ескертпелер және өңдеу-1064нм жоғары қуатты оптикалық изолятор

ESD қорғанысы

Оптикалық оқшаулағыштар пассивті құрылғылар болғанымен, өнімділік пен сенімділікті сақтау үшін дұрыс өңдеу қажет.

• Таза, шаңсыз бетте жұмыс істеңіз

• Талшықтардың соңғы беттеріне тікелей тимеңіз

• Қолданбаған кезде қосқыштардағы шаң қақпақтарын ұстаңыз

• Ұстау және орнату кезінде тиісті ESD қорғанысын пайдаланыңыз

• Талшықтарды зақымдамау үшін абайлап ұстаңыз

Талшықты өңдеу

• Талшықтың шамадан тыс майысуын болдырмаңыз

• Талшық ұштарын тартпаңыз немесе бұрамаңыз

• Талшықты қосқыштарды қосу алдында тиісті тазалау құралдарын пайдаланып тазалаңыз

• Қосқыш пайдаланылмаған кезде әрқашан шаң қақпақтарын пайдаланыңыз

• Қолданар алдында талшықтың соңғы бетін зақымданбағанын тексеріңіз

• Ең жоғары созылу жүктемесін (5Н) асырмаңыз

Қуатты өңдеуді қарастыру

• Кіріс қуаты номиналды максимумнан аспайтынына көз жеткізіңіз

• Артық жүктемені болдырмау үшін дұрыс қуат бақылауын пайдаланыңыз

• Жоғары қуат деңгейлерінде жылуды дұрыс таратуға мүмкіндік беріңіз

• Жоғары қуат үздіксіз жұмыс істеу үшін радиаторға орнатыңыз

Орнату және монтаждау

• 4 бекіту саңылауын пайдаланып изоляторды мықтап орнатыңыз

• Қосымша шығынды азайту үшін дұрыс туралауды қамтамасыз етіңіз

• Талшықты иілу радиусы үшін жеткілікті орын қалдырыңыз

• Сенімділік үшін көрсетілген температура диапазонында жұмыс істеңіз

• Талшық ұштарында механикалық кернеуді болдырмаңыз

• Дұрыс сигнал бағыты үшін порттың дұрыс бағдарлануын қамтамасыз етіңіз

• Орнату алдында алға/кері бағытты тексеріңіз

Сапаны қамтамасыз ету

Box Optronics сенімді өнімділігі бар жоғары сапалы оптикалық компоненттерді қамтамасыз етуге ұмтылады. Біздің барлық жоғары қуатты оптикалық изоляторлар жөнелту алдында қатаң сынақтан және сапа бақылауынан өтеді.

Кепілдік

• Жіберілген күннен бастап 12 айлық шектеулі кепілдік

• Кепілдік материалдар мен өңдеу ақауларын қамтиды

• Кепілдік бойынша ақаулы құрылғыларды тегін жөндеу немесе ауыстыру

• Кепілдік дұрыс пайдаланбаудан, дұрыс емес өңдеуден немесе рұқсатсыз өзгертуден болатын зиянды қамтымайды
