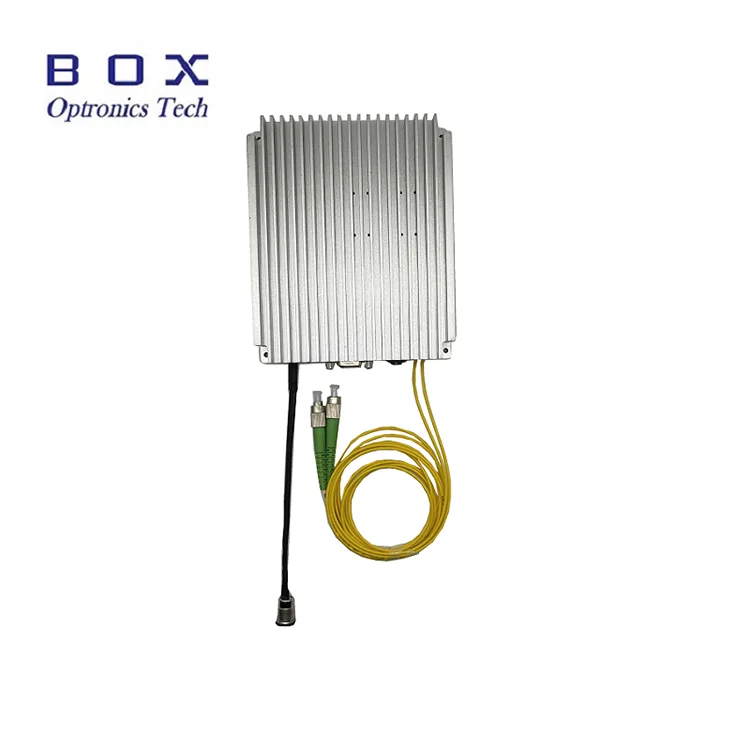

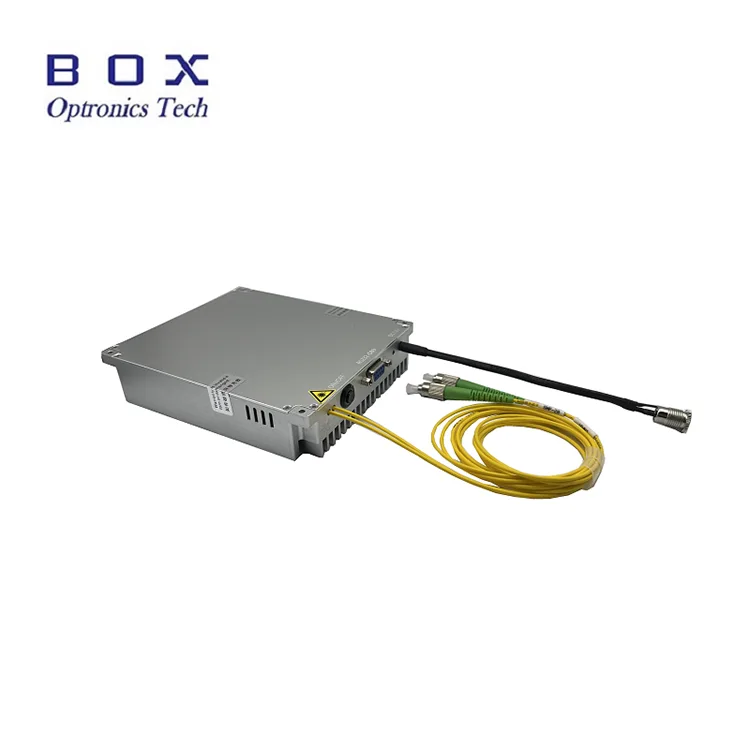

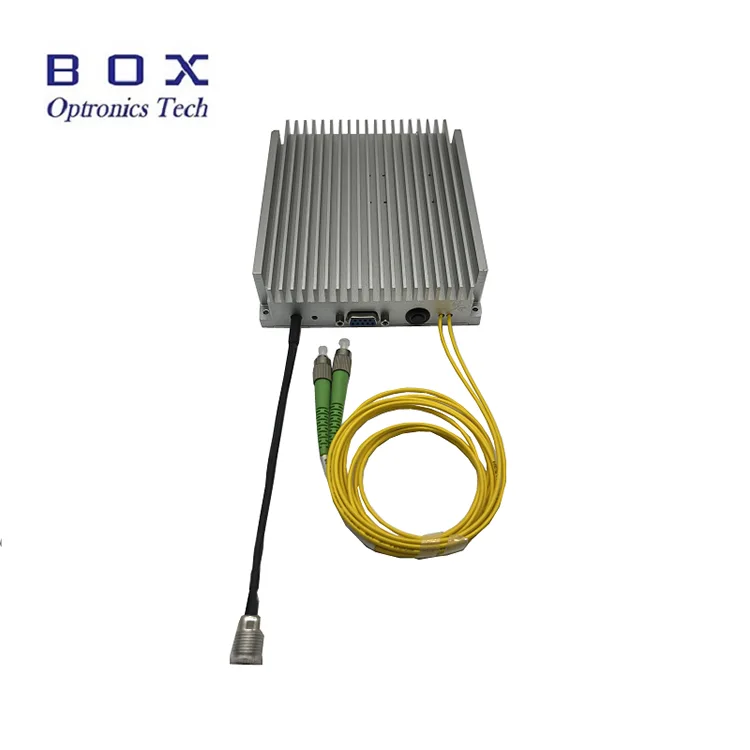

Итербий қосылған талшықты күшейткіш (YDFA) 1030–1080 нм толқын ұзындығы диапазонында тиімді оптикалық күшейтуді қамтамасыз ететін итербий қосылған күшейткіш талшықты қоздыру үшін жартылай өткізгіш сорғы лазерін пайдаланады. Күшейткіш қосымша және үздіксіз реттелетін қаныққан шығыс қуатын 17/20/23/25/26/27/30/33/37/40dBm ұсынады, жоғары күшейту, төмен шу және тұрақты шығыс өнімділігі.
Үстелдік және ықшам модуль конфигурацияларында қол жетімді, YDFA алдыңғы панельді басқаруды, сериялық байланысты және ДК бағдарламалық құралының жұмысын қолдайды, бұл оны ғылыми зерттеулердегі 1064 нм лазерлік күшейту, өнеркәсіптік лазерлік жүйелер, талшықты лазерлік қолданбалар және дәлдік оптикалық өлшеу жүйелері сияқты қолданбаларға қолайлы етеді.
|
Параметрлер |
Бірлік |
Мәндер |
Ескертпелер |
|
Жұмыс толқын ұзындығы |
nm |
1030~1070, 1040~1080 |
|
|
Кіріс қуаты |
дБм |
0~10 |
Теңшеуге болады |
|
Қаныққан шығыс қуаты |
дБм |
17/20/23/25/26/27/30/33/37/40 |
@0dBm кіріс |
|
Шу фигурасы |
дБ |
≤5,0 |
|
|
Поляризацияға тәуелді күшейту |
дБ |
<0,3 |
SM талшығы |
|
Поляризацияның өшу коэффициенті |
дБ |
>20 |
PM талшығы |
|
Кіріс/шығыс оқшаулау |
дБ |
>35 |
|
|
Талшық түрі |
- |
Hi1060 немесе PM980 |
|
|
Қосқыш |
- |
FC/APC |
|
|
Жұмыс режимі |
- |
ACC/APC(1) |
|
|
Өлшемдері |
мм |
260(В)×280(D)×120(H) |
Үстел үсті(17-26дБм) |
|
260(В)×320(D)×120(H) |
Үстел үсті (27-33 дБм) |
||
|
376(W)×340(D)×112(H) |
Үстелдік (37-40дБм) |
||
|
125(В)×150(D)×20(H) |
Модуль (17~20дБм) |
||
|
139(W)×206(D)×27(H) |
Модуль (23~26дБм) |
||
|
139(W)×235(D)×70(H) |
Модуль (27~40дБм) |
||
|
Нәр беруші |
V |
Айнымалы ток 110~240В, <30Вт |
Үстелдік |
|
Нәр беруші |
V |
5 В тұрақты ток, <15 Вт |
Модуль |
|
Басқару режимі |
- |
RS232 Сериялық байланыс |
Модуль |
|
Коммуникациялық интерфейс |
- |
DB9 Әйел |
Модуль |
|
Жұмыс температурасы |
℃ |
-5~+35 |
|
|
Жұмыс ылғалдылығының диапазоны |
% |
0~70 |
|
● Кең толқын ұзындығы диапазоны;
● 40 дБм дейін жоғары шығыс қуаты;
● төмен шу көрсеткіші;
● Hi1060 немесе PM980 міндетті емес.
● сызықты емес оптика; л
● Микротолқынды фотоника;
● Когерентті LiDAR жүйелері.

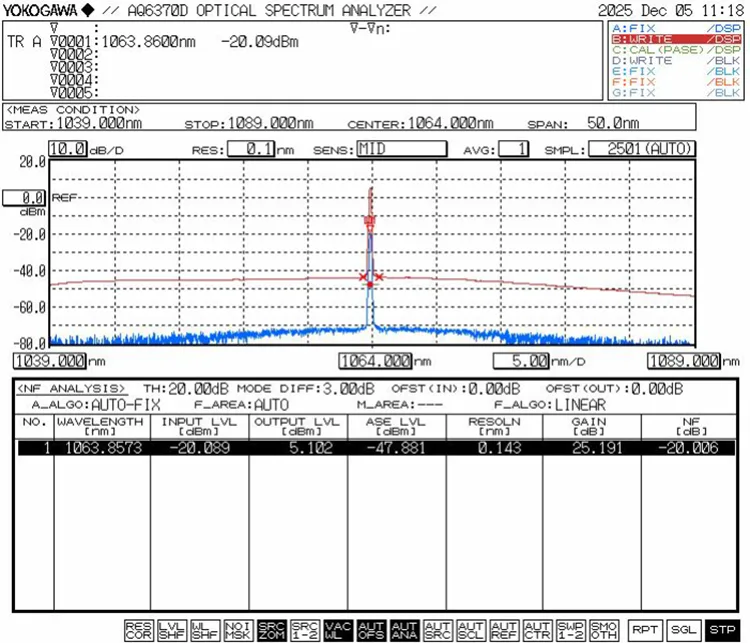

● Күшейтілген 1064нм сигналдың оптикалық спектрі 0дБм кіріс қуаты, 3А
● Қуат тұрақсыздығы@шығыс қуаты 27дБм, 0дБм кіріс 1064нм, APC режимі

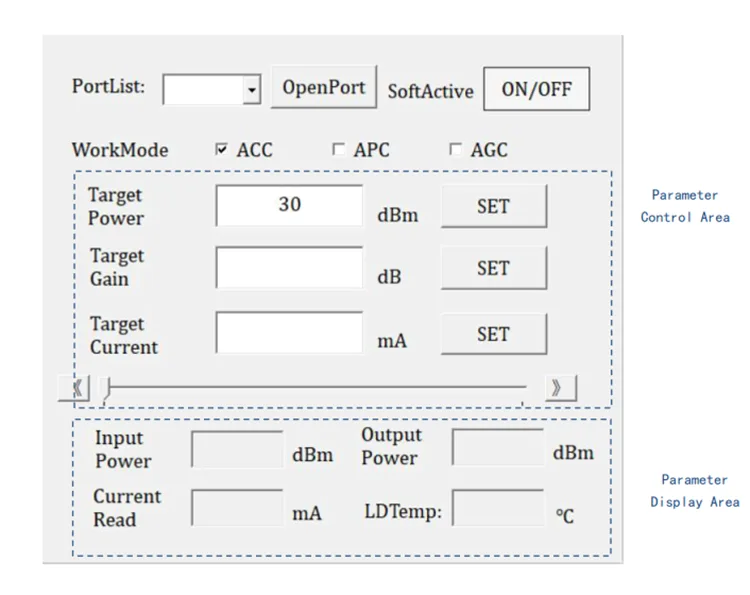

● ДК басқару бағдарламалық құралының интерфейсі

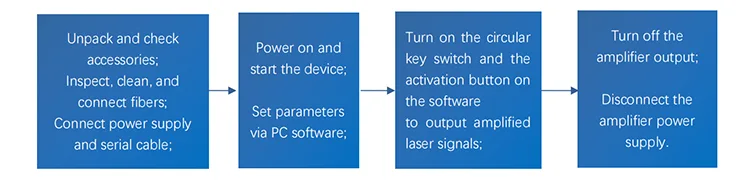

1-қадам. Қаптаманы ашу және құрастыру: құрастыру алдында барлық керек-жарақтардың, соның ішінде қуат кабелі немесе қуат адаптері, талшықты қосқыштар, пайдалану нұсқаулығы, сынақ есебі және т.б. толық екенін тексеріңіз.
Қуат көзін қосыңыз: Үстелдік күшейткіштерді айнымалы ток қуатына тікелей қосуға болады; модульдік күшейткіштер тұрақты ток коммутациялық қоректендіру көзіне немесе олардың қуат көзінің талаптарына сәйкес келетін реттелетін қуат көзіне қосылуы керек.
Талшықты қосқыштың шеткі бетін тексеру және тазалау үшін арнайы жабдық пен құралдарды (талшықты соңғы бетті тексеру құралы, талшық қосқышын тазалау жинағы) пайдаланыңыз. Ол толығымен таза болғанда ғана сигнал жарық көзін күшейткіш кіріс портына қосу үшін талшықты секіргіштерді пайдаланыңыз.
2-қадам. Күшейткіштің қуат көзін қосыңыз, ДК бағдарламалық құралында жұмыс режимін таңдаңыз және шығыс қуаты немесе сорғы тогы сияқты параметрлерді орнатыңыз.
Ескертпе: Күшейткіш модулі қосылған сайын жұмыс режимі (APC/ACC) және күшейткіштің жұмыс тогы немесе шығыс қуаты соңғы пайдаланған кездегі параметр параметрлері болып табылады. Реттеу қажет болса, оны ДК бағдарламалық құралы арқылы өзгертуге болады. Күшейткіш әдетте зауытта әдепкі бойынша минималды жұмыс тогы мен ең аз шығыс қуатына орнатылады.
3-қадам. Модульдегі белсендіру пернесін (ACT) басыңыз және ДК бағдарламалық құралындағы жұмсақ белсендіру қосқышын (SOFTACTIVE) басыңыз. Осы уақытта лазерлік сигнал күшейтіліп, шығарыла бастайды. Тәжірибе кезінде жұмыс режимі мен шығыс қуатын қажетіне қарай дер кезінде реттеуге болады.
Ескертпе: күшейткіш жарық шығаратын күйде болғанда (қосқыш қосулы), талшықты қосқыш қосқыштарды қосуға, ажыратуға немесе қосуға қатаң тыйым салынады; әйтпесе, талшықты секіргіш қосқышының соңғы беті мен күшейткіштің өзі зақымдалуы мүмкін, бұл ақауларға әкеледі.
Setp4. Пайдаланғаннан кейін күшейткіш шығысын өшіру, қуат көзін өшіру және талшықты қосылымды ажырату үшін белсендіру кілтінің қосқышын (ACT) өшіріңіз.
|
YDFA |
Шығу қуаты |
Талшық түрі |
Өлшем |
|
YDFA |
-XX |
-XX |
-X |
|
Итербий қосылған талшықты күшейткіш |
17: 17дБм 20: 20дБм 23: 23дБм ... 40: 40дБм |
SM: Hi1060 PM: PM980 |
М: Модуль B: Үстелдік |
мысалы: YDFA-27-PM-M
(Тапсырыс туралы ақпарат: итербий қосылған талшықты күшейткіш, шығыс қуаты 27 дБм, PM980 талшығы бар, модуль пакеті).
● Баға ұсыныстары
(1) EXW:
Егер сізде DHL/ UPS/ FedEx тіркелгісі болса, Box Optronics EXW пайдалануды ұсынады. Біз сіздің есептік жазбаңыз арқылы жеткіземіз; біз жеткізу құнын алмаймыз.
(2) DAP:
Есептік жазбаңыз болмаса, өнімдердің жеткізу құнын алдын ала төлеңіз.
(3) Басқа
● Төлем шарттары
PayPal және T/T қол жетімді.
Өндіріс: 10-15 жұмыс күні. (Егер қоймада бар болса, ол тезірек жөнелтіледі.)
Халықаралық логистика: 3-5 жұмыс күні.
● Күшейткіш оптикалық сигналдың номиналды толқын ұзындығы мен қуат ауқымында жұмыс істеуі керек. Көрсетілген ауқымнан тыс оптикалық сигналдарды енгізбеңіз. Арнайы параметрлер үшін өнімнің сынақ есебін қараңыз.
● Іске қосу алдында қуат қосқышы мен кілт қосқышы өшірілгеніне көз жеткізіңіз, содан кейін қуат көзін қосыңыз. Өшіру кезінде алдымен кілт қосқышын өшіріп, шығыс индикаторы сөнгеннен кейін қуат көзін ажыратыңыз. Күшейткіш жұмыс істеп тұрған кезде қуат көзін тікелей өшірмеңіз.
● Кіріс және шығыс талшық қосқыштарын жиі қосу/өшіру ұсынылмайды, себебі бұл шаңның ластануына, кірістіру жоғалуының жоғарылауына немесе талшық қосқышының соңғы бетінің күйіп кетуіне әкелуі мүмкін.
● Негізгі шығыс портындағы FC/APC қосқышы тек қуатты тексеруге арналған; оны басқа талшықты қосқыштарға қосуға қатаң тыйым салынады. Шығарылатын талшықты басқа талшықтарға қосу қажет болса, талшықты біріктіру сплайсерімен біріктіру ұсынылады.
● Құрылғыны ылғалдан, шаңнан және коррозиядан алыс ұстаңыз; құрғақ жерде сақтаңыз.
● Кепілдік мерзімі:
Сатып алған күннен бастап 1 жыл ішінде адам тудырмаған ақауларды тегін жөндеу немесе ауыстыру. Ақылы техникалық қызмет көрсету қызметтері 1 жылдан кейін қол жетімді.
● Тегін кепілдіктен ерекшеліктер:
Тегін кепілдік мерзімі ішінде өнім сапасы мәселелерінен туындаған ақаулар үшін тегін жөндеу немесе ауыстыру қызметтері көрсетіледі. Дегенмен, Box Optronics кепілдік мерзімі ішінде келесі жағдайларда тегін жөндеу қызметтерінен бас тарту құқығын сақтайды:
(1) Табиғи факторлардан (мысалы, найзағай, шаң) немесе қоршаған орта әсерінен болатын зақым.
(2) Пайдаланушының дұрыс жұмыс істемеуіне байланысты ақаулар.
(3) Адам қателігінен туындаған айқын физикалық зақым.
(4) Рұқсат етілмеген бөлшектеу, өзгерту немесе жөндеу.
(5) Корпустағы өзгертілген немесе толық емес кепілдік белгілері.
(6) Тасымалдау кезіндегі зақымдану немесе жоғалту.
